1 Pendahuluan

Telekomunikasi berkaitan erat dengan proses pertukaran informasi, data dan konten multimedia. Salah satu media telekomunikasi yang sudah dipakai masyarakat luas adalah telepon atau komunikasi radio. Pada pembicaraan melalui telepon atau komunikasi radio tersebut terjadi pertukaran informasi yang terkadang bersifat rahasia misalnya pada bidang militer, pemerintahan dan bisnis. Untuk itu diperlukan sistem pengamanan pembicaraan yang bebas dari penyadapan, sehingga informasi pembicaraan terlindungi dari pihak yang tidak berhak menerima. Salah satu teknik pengamanan yang digunakan adalah pengacakan sinyal suara (scrambling) dengan mengubah uruan data suara [1]. Kelemahan metode ini adalah mempunyai waktu proses yang lebih besar dari waktu sampling sehingga tidak dapat diterapkan untuk sistem real time.

Pada penelitian ini, proses scrambling dilakukan secara digital. Sinyal suara diubah kedalam sinyal digital/biner(bit) kemudian data biner ini diacak dengan algoritma scrambler. Data hasil scrambler selanjutnya dimodulasi dengan frekuensi tertentu. Agar dapat diaplikasikan untuk semua sistem telekomunikasi (universal) maka modulasi dilakukan pada frekuensi audio. Penggunaan frekuensi audio mengakibatkan terbatasnya laju pengiriman data (data rate) karena frekuensinya rendah. Masalah ini diatasi dengan modulasi yang menggunakan banyak frekuensi yaitu teknik OFDM (Orthogonal Frequency Division Multiplexing) [2]. Teknik OFDM telah banyak digunakan pada sistem telekomunikasi berkecepatan tinggi dan telah dijadikan standar Digital Audio Broadcast (DAB) dan Digital Video Broadcast (DVB). Selain itu, teknik ini juga digunakan pada High Bitrate Digital Subscriber Lines (HDSL), Very High Speed Digital Subscriber Lines (VHDSL), High Definition Television (HDTV), Worldwide Interoperability for Microwave Access (WiMAX) dan komunikasi radio[3].

Kompresi sinyal suara juga dilakukan untuk memperkecil jumlah bit data yang harus ditransmisikan. Dalam desain universal audio scrambler ini digunakan kompresi CVSD (Continuously Variable Delta Slope Modulation) . Kompresi jenis ini dapat mengubah bitrate suara dari 64kbps menjadi 8 kbps.

Audio scrambler ini diimplementasikan pada OMAP-L137 Evaluation Modul dengan Digital Signal Processor (DSP) tipe TMS320C6747 floating point produk dari Texas Instrument [4]. Sistem ini dimodelkan dan disimulasikan menggunakan software MATLAB versi 7.9 dan digenerate ke dalam bahasa C menggunakan software CCS (Code Composer Studio) versi 3.3. Selanjutnya paper ini akan membahas lebih detail perancangan sistem dari audio scrambler menggunakan teknik OFDM dan uji performa pada kanal tansmisi.

2 Perancangan Sistem dan Diskusi

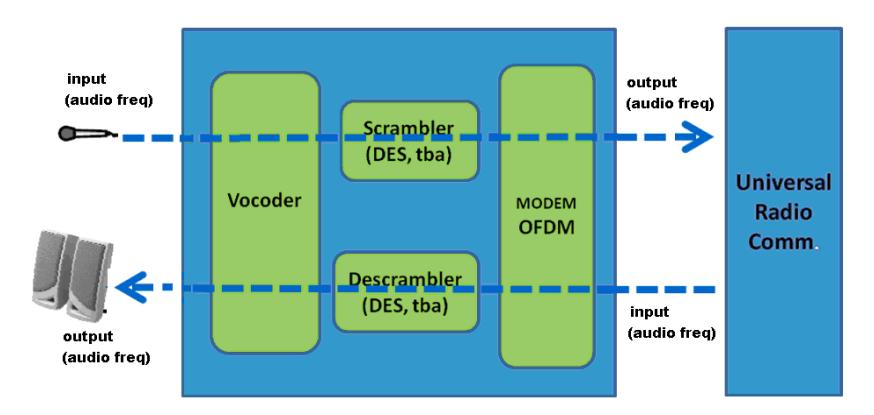

Gambar 1 Diagram blok Universal Audio Scrambler

Desain Audio Scrambler terdiri atas tiga bagian utama yaitu vocoder, scrambler dan modem OFDM. Vocoder berfungsi untuk proses kompresi sinyal audio ( audio compress), selanjutnya diacak oleh scrambler untuk kemudian di modulasi oleh modem OFDM.

Sinyal masukan berupa sinyal suara yang disampling dengan kecepatan 8000 sampel/detik dan ukuran sampel 8 bit, sehingga jumlah bit masukan 64000 bps. Agar jumlah bit masukan yang besar ini dapat dikirim maka digunakan kompresi audio CVSD yang mampu melakukan kompresi data hingga 1/8 kali lipat. Dengan demikian, jumlah bit masukan yang diproses di modem OFDM sebesar 8000 bps.

2.1 Transmitter Modem OFDM

Sinyal digital yang masuk pada OFDM modulator akan diubah ke bilangan biner dan dikelompokkan kedalam 64 bit untuk setiap frame data. Data sebanyak 64 bit ini akan mengalami proses mapping menggunakan 16PSK dimana data dibagi kedalam gugus 4 bit sehingga akan terbentuk 16 simbol untuk setiap frame data yang masuk.

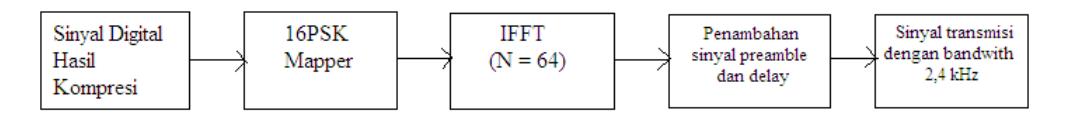

Gambar 2 Transmitter modem OFDM

Output riil dan imajiner dari 16PSK akan digenapkan jumlahnya menjadi 64 melalui penambahan 2 pilot pada data ke-9 dan ke-17 dan zero padding pada data ke-21 hingga data ke-64. Dengan demikian, panjang data akan sesuai dengan panjang IFFT yang digunakan untuk diubah domainnya dari frekuensi ke domain waktu sehingga sinyal dapat ditransmisikan.

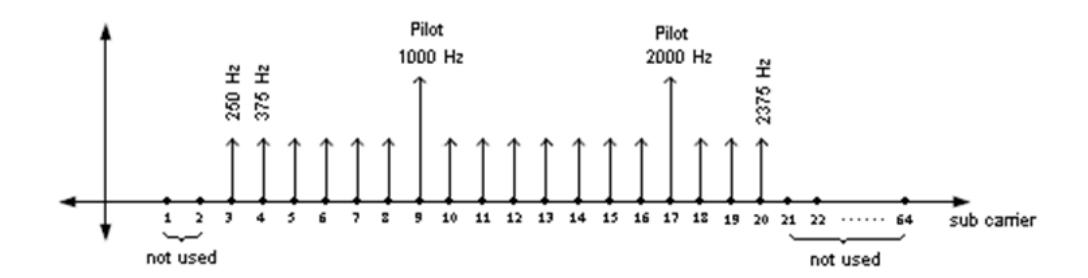

Gambar 3 Pengaturan sub carrier

Dari 64 kaki masukan IFFT , hanya 18 kaki masukan yang digunakan yaitu 16 kaki untuk 16 simbol data dan 2 kaki untuk pilot sebagai acuan untuk carrier recovery. Hal ini sengaja dilakukan agar bandwith yang ditransmisikan tidak melebihi 2,4 kHz (jika semua kaki IFFT digunakan maka lebar bandwith transmisi menjadi 8 KHz, melebihi kanal transmisi untuk aplikasi audio).

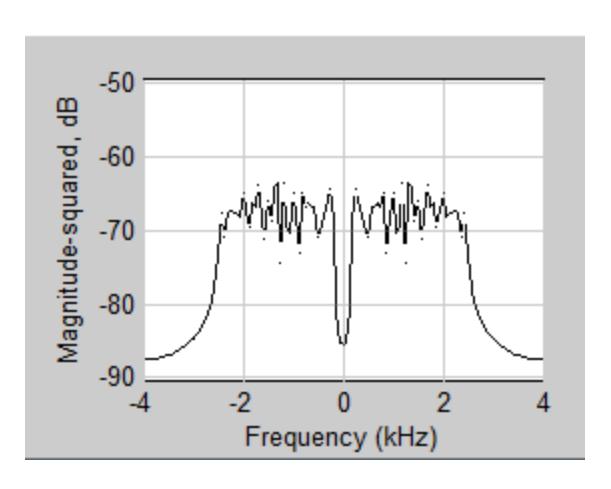

Gambar 4 Bandwidth transmisi 2.4 kHz

Sebelum ditransmisikan, di depan data akan ditambahkan sinyal preamble dan delay sebanyak 2 frame sebagai data sunyi. Hal ini dibutuhkan oleh receiver untuk mendeteksi data yang kirimkan oleh transmitter. Dalam desain ini, Preamble yang digunakan berupa sinyal sinusoidal 500 Hz sepanjang 1 frame (64 sampel data).

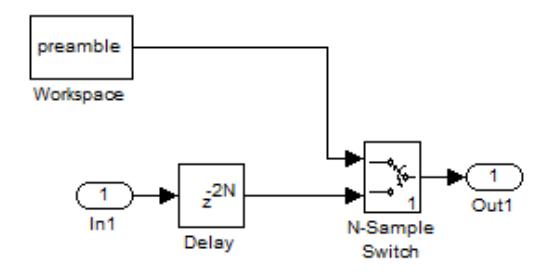

Gambar 5 Penambahan preamble dan sinyal sunyi

2.2 Receiver Modem OFDM

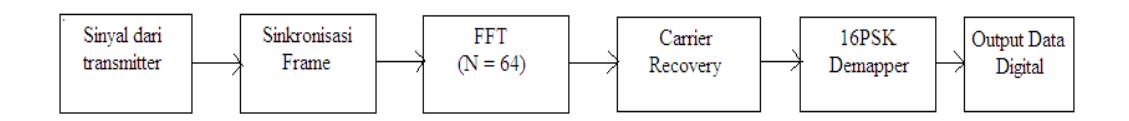

Gambar 6 Receiver OFDM

Proses yang terjadi pada receiver adalah kebalikan proses pada transmitter. Bedanya, terdapat proses sinkronisasi frame untuk mendeteksi preamble dan menghitung besar delay serta proses carrier recovery untuk memulihkan frekuensi offset pada data yang diterima.

2.3 Sinkronisasi Frame

Proses sinkronisasi frame terdiri dari dua bagian yaitu proses pendeteksi preamble dan proses penghitung delay.

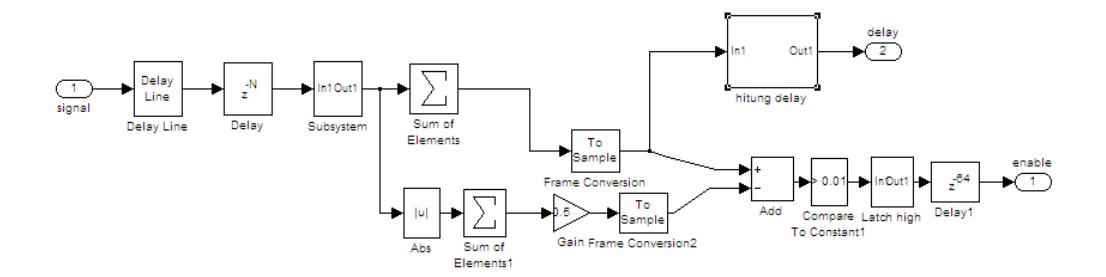

Gambar 7 Sinkronisasi frame

Preamble dideteksi dengan cara mengurangkan jumlah total preamble dengan setengah jumlah total absolutnya. Jika hasilnya lebih besar dari 0.001 maka nilai logika 1 akan dikeluarkan untuk mengaktifkan (enable) proses penghitung delay.

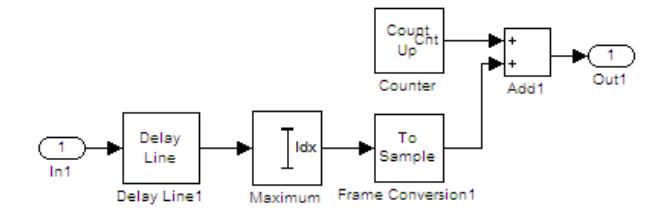

Gambar 8 Penghitung delay

Saat penghitung delay aktif, counter mulai menghitung sebanyak 64 sampel secara berulang. Sementara posisi maksimum dari jumlah total sinyal preamble dideteksi sejak sinyal enable aktif. Hasil perhitungan keduanya dijumlahkan sebagai besarnya delay sinyal.

2.4 Carrier Recovery

Carrier recovery digunakan untuk mengatasi adanya pergeseran frekuensi carrier akibat efek doppler maupun adanya perbedaan clock antara ADC dan DAC pada transmitter dan receiver. Besarnya pergeseran frekuensi antar subcarrier bertambah secara linier.

Penambahan pilot digunakan sebagai referensi untuk menghitung besarnya pergeseran frekuensi tiap subcarrier. Perhitungan pergeseran frekuensi dinyatakan dalam phase seperti yang ditunjukkan pada Gambar 9.

Gambar 9 Pergeseseran phase

Phase dari pilot pada transmitter telah diset bernilai nol. Setelah dikirim, phase pilot akan berubah akibat adanya kanal transmisi. Perubahan phase inilah yang digunakan untuk mengestimasi pergeseran phase dari tiap subcarrier. Karena pergeseran phase berubah secara linier maka dibutuhkan minimal 2 pilot untuk menginterpolasi titik yang lain (Gambar 12). Hubungan pergeseran phase terhadap frekuensi subcarrier dapat dinyatakan dengan:

\[\theta(f) = \theta_{delay} + \frac{d\theta}{df}f \tag{1}\]

Algoritma yang digunakan untuk menghilangkan efek pergeseran phase adalah dengan mengalikan (merotasikan) tiap subcarrier tersebut dengan pergeseran phase hasil perhitungan.

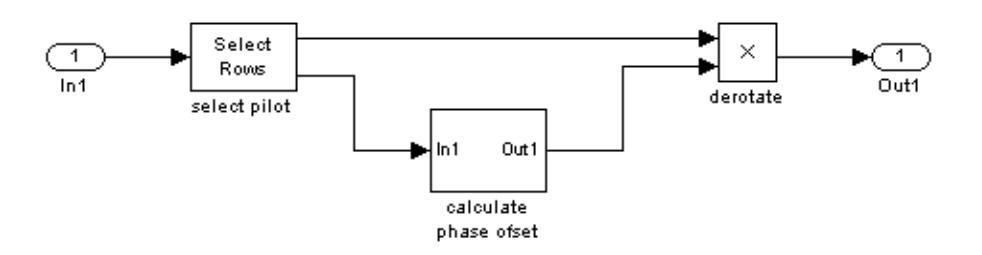

Gambar 10 Carrier recovery

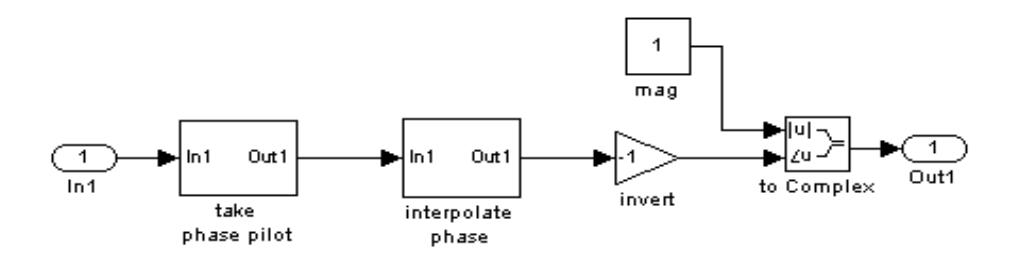

Gambar 11 Proses perhitungan fase offset

Perhitungan pergeseran phase dilakukan dengan mengambil phase dari pilot untuk interpolasi tiap subcarrier. Selanjutnya pergeseran phase dikonversi ke frekuensi menggunakan blok "to Complex" dengan besar amplitudo sama dengan 1. Blok "invert" dimaksudkan untuk membalik phase karena akan digunakan untuk meniadakan pergeseran phase dari tiap subcarrier.

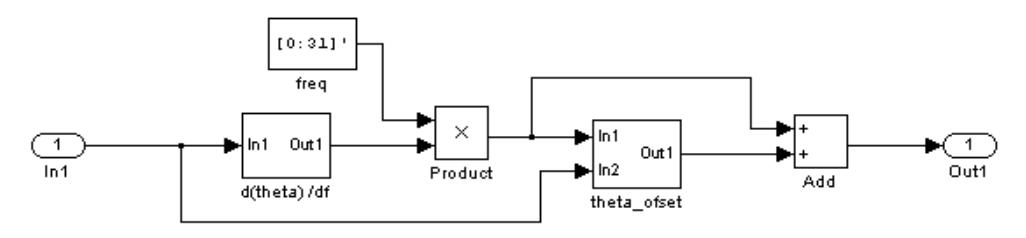

Gambar 12 Proses interpolasi phase

2.5 Uji Performa Pada Kanal Tansmisi

Perancangan audio scrambler telah diuji terhadap noise dan frekuensi offset dengan menghitung jumlah Bit Error Ratio (BER). Gambar 13 (a) adalah hasil simulasi untuk menguji performa alat terhadap variasi noise. Dari grafik dapat disimpulkan pengaruh noise akan hilang pada kondisi SNR lebih besar dari 60. Pengaruh offset ditunjukkan pada Gambar 13 (b) dan diperoleh kesimpulan bahwa semakin besar frekuensi offset maka errornya akan meningkat.

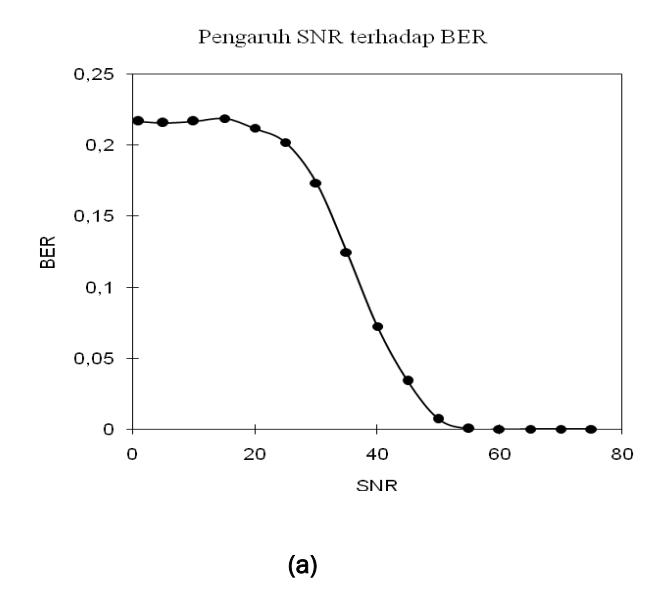

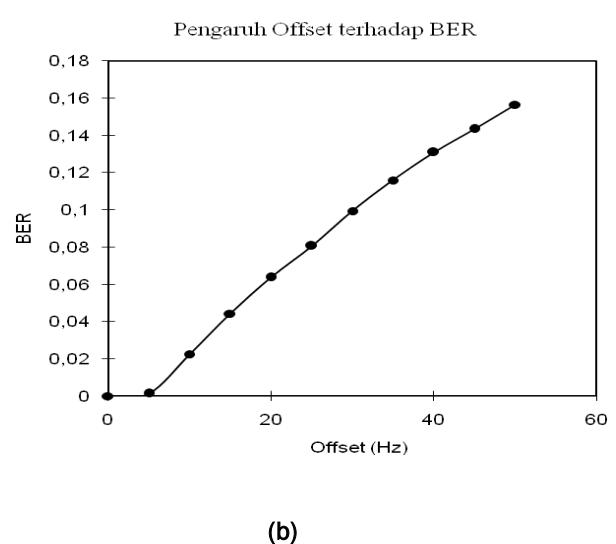

Gambar 13 (a) Pengaruh SNR terhadap BER (b) Pengaruh Offset terhadap BER

3 Kesimpulan

Dari percobaan yang dilakukan diperoleh kesimpulan bahwa teknik OFDM dapat digunakan untuk memodulasi secara digital sinyal suara pada jangkauan frekuensi audio dengan bandwidth 2,4 kHz dan data rate 8kbps. Hasil pengujian desain audio scrambler dengan simulasi menunjukkan performa yang baik pada kanal dengan SNR diatas 60.

4 Daftar Pustaka

• [1] Lukman, Arif., Gojali, Elli A., Simulasi Algoritma Dasar Pengacakan Data Audio Menggunakan Matlab, Jurnal Teknologi Informasi Volume 5 No.1, PPI LIPI, ISSN 14411- 3740, Desember 2004.
• [2] Ramdhani, B. Desain dan Implementasi OFDM pada FPGA. Universitas Lampung.
• [3] Vercimak, L. & Weyeneth, K., Software Defined Radio. Bradley University, 2006.
• [4] Texas Instruments/Spectrum Digital, TMS320C6747 Technical Reference,511345- 0001 Rev. A, November 2008.
