1 Pendahuluan

Dalam proses produksi terdapat berbagai variasi kondisi operasi dengan berbagai parameter yang menentukan kuantitas dan kualitas dari produk akhir. Keberhasilan mengoperasikan satu tahapan akan menentukan kelancaran tahapan berikutnya. Karena itu dibutuhkan operator yang terampil dan memahami karakteristik proses yang sedang ditanganinya agar dapat mengendalikan proses sesuai dengan kriteria operasi yang disyaratkan. Untuk mendukung keterampilan operator tersebut, maka diperlukan suatu simulator yang memungkinkan operator untuk mempelajari karakteristik plant tanpa mengganggu kondisi plant yang sesungguhnya. Simulator diharapkan dapat membantu operator mempelajari berbagai kondisi seperti keadaan emergency, kondisi startup, kondisi shutdown atau kondisi operasi yang jarang dijumpai selama melakukan tugasnya sebagai

operator. Dengan pemahaman yang cukup mengenai kondisi operasi melalui sarana edukasi yang tersedia pada simulator, maka diharapkan operator menjadi lebih terampil dan kegagalan operasi akibat kelalaian operator dapat dikurangi. Terdapat berbagai sarana yang digunakan untuk membuat simulator, salah satunya adalah menggunakan fasilitas yang tersedia pada Distributed Control System (DCS) Delta V Fisher Rosemount.

Distributed Control System (DCS) merupakan instrumen yang mengontrol berbagai sistem secara terdistribusi dengan tiap komponen dari subsystem dikontrol oleh satu atau lebih kontroler. Aplikasi DCS sangat umum ditemukan dalam dunia industri. DCS digunakan untuk pengendalian dan pemantauan operasi sehingga fungsinya sangat penting dalam meningkatkan kualitas dan kuantitas produk yang dihasilkan. Pada penelitian ini aplikasi DCS digunakan untuk membuat Operator Training Simulator (OTS) yaitu suatu perangkat simulasi pelatihan bagi operator.

Pemanfaatan simulator menggunakan DCS telah dilakukan oleh berbagai pihak. Pada penelitian sebelumnya [4], telah dibuat simulator proses dengan menggunakan perangkat lunak DCS CS-3000 Yokogawa untuk unit primary reformer pada pabrik pembuatan amonia. Selain itu Emerson Process Management, salah satu perusahaan manufaktur yang bergerak pada bidang industri telah mengembangkan perangkat simulator yang dinamakan Delta V Express. Pengembangan serupa dilakukan oleh perusahaan manufaktur Yokogawa dengan nama produk VM Plant. Pada penelitian ini simulator dibangun menggunakan perangkat lunak DCS Delta V Fisher Rosemount untuk unit desulfurisasi pada pabrik pembuatan amoniaTeori dasar

1.1 Proses Desulfurisasi

Bahan baku natural gas yang akan melewati proses synthesis dapat mengandung senyawa sulfur hingga 50 ppm [3]. Senyawa sulfur ini harus dihilangkan terlebih dahulu pada unit desulfuriasi sebelum dialirkan menuju unit reforming section, karena katalis pada unit reforming section sangat sensitif terhadap sulfur.

Proses pelepasan sulfur pada unit desulfurisasi dilakukan dalam dua tingkat. Senyawa sulfur organik diubah menjadi H2S atau hidrogen sulfida pada reaktor hydrogenerator. Selanjutnya pada tahap kedua H2S atau hidrogen sulfida diserap pada reaktor sulfur absorber.

1.1.1 Hydrogenator [3]

Natural gas sebelum memasuki reaktor hydrogenator terlebih dahulu dipanaskan pada heat exchanger hingga temperatur tertentu baru kemudian dialirkan menuju reaktor hydrogenator. Reaktor hydrogenator berisi katalis HTAS Hydrogeneration dengan basis katalis Nickel Molibdenum (NiMo) [6]

Reaksi yang terjadi pada reaktor hydrogenator adalah sebagai berikut :

\[(CH)_4S + 4H_2 \rightarrow C_4H_{10} + H_2S\] (1)

Sepanjang proses berlangsung katalis Nickel Molibdenum (NiMo) tidak boleh bereaksi dengan natural gas tanpa adanya hidrogen, karena akan menyebabkan rendahnya konversi senyawa sulfur anorganik sehingga akan meningkatnya jumlah sulfur organik yang terlepas menuju reformer section yang pada akhirnya akan meracuni katalis pada unit reformer section.

1.1.2 Sulfur Absorber [3]

Natural gas keluaran reaktor hydrogenerator kemudian dialirkan menuju reaktor sulfur absorber. Pada reaktor sulfur absorber terdapat dua katalis yaitu HTZ -5 dengan komponen utama zinc oxide dan ST-101 dengan komponen utama tembaga. Katalis Zinc oxide akan bereaksi dengan hidrogen sulphida pada reaksi kesetimbangan berikut :

\[ZnO + H_2S \Leftrightarrow ZnS + H_2O\] (2)

Pada penelitian ini komponen utama katalis yang tinjau adalah HTZ-5 dengan basis katalis zinc oxide, karena reaksi penyerapan sulfur pada permukaan katalis ST -101 dengan basis tembaga hanya terjadi pada kondisi umpan natural gas dengan kandungan sulfur yang tinggi [3]

Gambar 1 Proses pada unit desulfurisasi

Pada Gambar 1 natural gas dipanaskan di heat exchanger (1E-204B), kemudian natural gas dialirkan menuju reaktor hydrogenator (1R-201) agar kandungan sulfur organik dapat diubah menjadi sulfur anorganik dalam fasa gas. Reaksi ini berlangsung secara eksotermal, sehingga temperatur natural gas setelah reaksi akan mengalami kenaikan. Selanjutnya natural gas yang telah dipisahkan antara gugus karbon dengan gugus sulfur akan direaksikan pada reaktor sulfur absorber (1R-202). Reaktor sulfur absorber memiliki dua bed katalis dengan basis ZnO. Pada reaktor ini kandungan sulfur anorganik (H2S) akan diserap dengan katalis ZnO sehingga diharapkan kandungan sulfur anorganik (H2S) mengalami penurunan.

1.2 Pemodelan

Untuk mendapatkan suatu model persamaan dinamik dari unit desulfurisasi ini, dapat dibagi menjadi tiga bagian yaitu heat exchanger, reaktor hydrogenator dan reaktor sulfur absorber. Untuk setiap bagian dapat ditulis persamaan kesetimbangan massa dan persamaan kesetimbangan temperatur pada masing-masing bagian. Data parameter pada perubahan laju temperatur dan kandungan H2S mengacu pada data operasi pabrik amonia

[3], sedangkan data kinetika reaksi pada reaktor hydrogenator mengacu pada [6]. Persamaan kinetika pada reaktor sulfur absorber mengacu pada [9]

Berikut adalah model persamaan yang digunakan dalam pembangunan OTS unit desulfurisasi :

1. Heat exchanger :

\[\frac{dT_0}{dt} = \frac{\pi DU}{\rho c_p A} (T_{st} - T_0)\] (3)

2. Reaktor Hydrogenator

\[\frac{dT_1}{dt} = \frac{Fi}{V} (T_0 - T_1) + Jk_0 e^{\frac{-E}{RT_1}}\] (4)

\[\frac{dC_1}{dt} = \frac{Fi}{V} (C_0 - C_1) + k_0 e^{\frac{-\varepsilon}{RT1}}\] (5)

3. Reaktor Sulfur Absorber Bed I

\[\frac{dT_2}{dt} = \frac{Fi}{V} (T_1 - T_2) + Jk_0 e^{\frac{-E}{RT_2}}\] (6)

\[\frac{dT_2}{dt} = \frac{Fi}{v} (T_1 - T_2) + Jk_0 e^{\frac{-E}{RT_2}}\] (7)

Bed II

\[\frac{dT_3}{dt} = \frac{Fi}{V} (T_2 - T_3) + J k_0 e^{\frac{-E}{RT3}}\] (8)

\[\frac{dC_3}{dt} = \frac{Fi}{v} (C_2 - C_3) - k_0 e^{\frac{-E}{RT3}}\] (9)

2 Pembangunan Simulator

Penelitian ini bertujuan untuk menghasilkan simulator dari unit desulfurisasi dengan menggunakan perangkat lunak DCS Delta V Fisher Rosemount. Simulator dibangun menggunakan fasilitas yang tersedia pada perangkat lunak tersebut untuk merepresentasikan fenomena fisis pada unit desulfurisasi. Fenomena fisis yang dapat diamati pada simulator unit desulfurisasi ini antara lain:

1. Temperatur keluaran heat exchanger

• 2. Temperatur keluaran reaktor hydrogenator
• 3. Temperatur keluaran bed I reaktor sulfur absorber
• 4. Temperatur keluaran bed II reaktor sulfur absorber
• 5. Kandungan sulfur keluaran reaktor hydrogenator
• 6. Kandungan sulfur keluarah bed I reaktor sulfur absorber
• 7. Kandungan sulfur keluaran bed II reaktor sulfur absorber

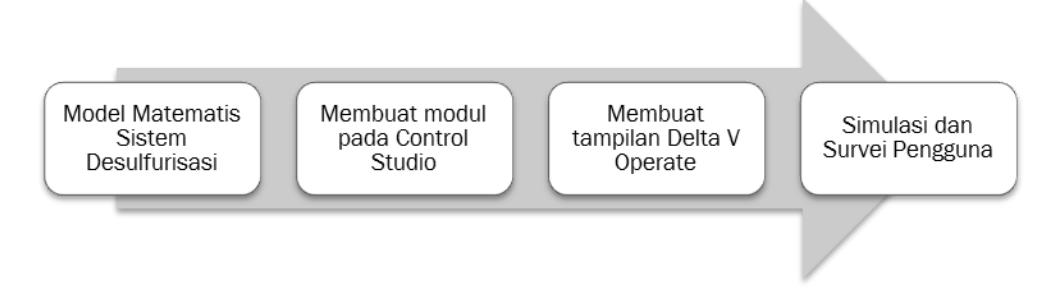

Alur proses pembangunan simulator dalam perangkat lunak DCS Delta V Fisher Rosemount dapat dilihat pada diagram alir pada Gambar 2.

Gambar 2 Diagram alir pembangunan simulator

2.1 Pembuatan Plant Area Baru

Sebelum memulai membuat sebuah simulator maka terlebih dahulu harus dibuat suatu plant area. Plant area merupakan hierarki teratas pada strate gi pemrograman DCS Delta V. Plant Area kemudian akan diunduh kedalam kontroler. Dalam membuat plant area sebaiknya nama plant area sesuai dengan proses yang akan dimodelkan atau yang akan dikontrol. Pada simulator ini plant area yang digunakan dinamakan desulfurisasi.

2.2 Pembuatan Modul

Setelah plant area dibuat maka langkah selanjutnya adalah mendeskripsikan modul. Modul merupakan kumpulan function block yang saling berhubungan membentuk suatu algoritma, sistem alarm dan karakteristik lain yang dideskripsikan oleh pengguna. Modul bersifat unik karena memiliki tagname yang berbeda. Tagname ini digunakan untuk mengakses informasi pada modul tersebut sehingga perlu dibedakan antara satu modul dengan modul lainnya. Modul merupakan elemen yang sangat mendasar pada DCS Delta V karena akses data dilakukan melalui struktur modul. Modul dapat diunduh kedalam kontroler secara langsung ataupun dalam satu kelompok plant area. Modul dapat ditambahkan ataupun dihapus tanpa mempengaruhi modul lainnya kecuali ada hubungan interlink antara modul terkait. Pada Gambar 3 ditunjukan salah satu modul yang digunakan pada pembangunan OTS. Modul tersebut merepresentasikan persamaan dinamik pada heat exchanger sesuai dengan model matematis pada persamaan (3).

Gambar 3 Skema modul heat exchanger

2.3 Membangun HMI (Human Machine Interface)

HMI utama yang dibuat pada Delta V Operate dinamakan HMI_Desulfurisasi.grf. Format grf merupakan jendela utama untuk setiap HMI yang dibangun dengan fasilitas Delta V Operate. HMI_Desulfurisasi dilengkapi dengan dua grafik, yaitu grafik temperatur terhadap waktu dan grafik kandungan H2S terhadap waktu.

Pada HMI_Desulfurisasi terdapat satu indikator alarm yang akan berkedip dari warna hijau menjadi merah apabila temperatur keluaran dari reaktor hydrogenator maupun reaktor sulfur absorber lebih besar dari 673 Kelvin. Hal ini karena desain katalis hanya mampu beroperasi hingga temperatur operasi 450˚C atau 723 Kelvin. Jika melebihi temperatur 723 Kelvin maka unit desulfurisasi akan mengalami trip. Sehingga diperlukan alarm yang dapat memberi peringatan sebelum nilai temperatur mencapai 723 Kelvin.

HMI_Desulfurisasi dilengkapi dengan tiga buah pushbutton yang dapat digunakan untuk mengubah nilai input flow in, nilai input temperatur flue gas dan temperature awal natural gas yang memasuki unit desulfurisasi. Jendela utama HMI_Desulfurisasi ditampilkan pada Gambar 4.

Gambar 4 Jendela utama HMI desulfurisasi

3 Simulasi dan Analisis

Pada simulator Desulfurisasi terdapat dua buah variabel yang dimodelkan, yaitu temperatur dari unit heat exchanger, reaktor hydrogenator dan reaktor sulfur absorber serta kandungan H2S pada reaktor hydrogenator dan reaktor sulfur absorber. Berikut adalah respon temperatur dan konsentrasi dari unit desulfurisasi secara keseluruhan .

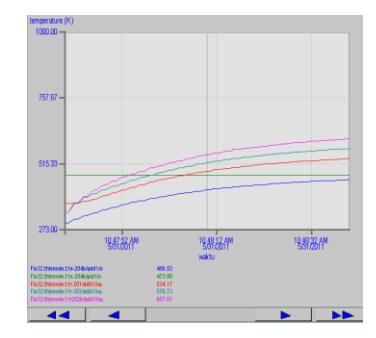

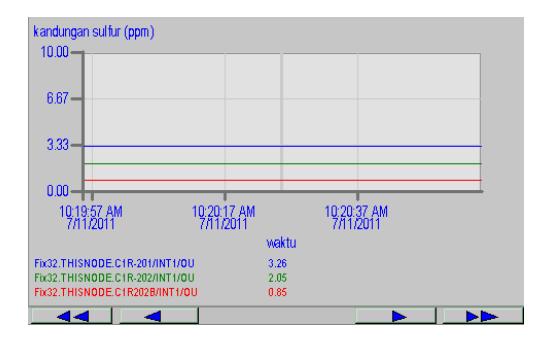

Gambar 5 Respon temperatur dan konsentrasi

Operator Training Simulator menampilkan respon keluaran yang baik terhadap perubahan nilai input temperatur flue gas dan flow in natural gas. Pada kondisi operasi normal nilai flow in sebesar 8,88 m3/s dengan nilai temperatur flue gas 473 Kelvin dan temperatur masukan natural gas sebesar 298 Kelvin. Setelah proses dijalankan maka pada kondisi steady state kandungan gas H2S yang meninggalkan proses desulfurisasi sebesar 0,85 ppm dengan rentang kerja Operator Training Simulator adalah pada kondisi flow in natural gas 6 m3/s s.d 25 m3/s dan temperatur masukan flue gas 473 Kelvin s.d 561 Kelvin. Kondisi trip terjadi ketika flow in natural gas < 6 m3/s atau temperatur masukan flue gas ≥ 562 Kelvin.

4 Kesimpulan

Operator Training Simulator unit desulfurisasi pada rantai produksi amonia dengan parameter dan nilai masukan sesuai dengan kondisi operasi normal telah dibangun dan menampilkan respon keluaran yang baik terhadap perubahan nilai input temperatur flue

gas dan flow in natural gas. Pada kondisi operasi normal nilai flow in sebesar 8,88 m3/s dengan nilai temperatur flue gas 473 Kelvin dan temperatur masukan natural gas sebesar 298 Kelvin. Setelah proses dijalankan maka pada kondisi steady state kandungan gas H2S yang meninggalkan proses desulfurisasi sebesar 0,85 ppm Rentang kerja Operator Training Simulator adalah pada kondisi flow in natural gas 6 m3/s s.d 25 m3/s dan temperatur masukan flue gas 473 Kelvin s.d 561 Kelvin. Kondisi trip terjadi ketika flow in natural gas < 6 m3/s atau temperatur masukan flue gas ≥ 562 Kelvin. Faktor yang paling dominan mempengaruhi besarnya kenaikan temperatur pada reaktor adalah flow in natural gas dan temperatur flue gas. Simulator yang telah dibangun diujikan kepada mahasiwa dan hasilnya menunjukkan bahwa simulator cukup mudah digunakan serta mempermudah pengguna untuk memahami proses yang berlangsung.
