1 Pendahuluan

Industri proses membutuhkan sistem keamanan yang baik demi melindungi segenap pekerja yang terlibat di dalam pabrik serta mencegah kerugian secara ekonomis dari suatu kecelakaan yang mungkin dapat terjadi. Salah satu usaha yang dapat dilakukan adalah dengan memberikan sensor-sensor pada setiap komponen di pabrik untuk dapat mengendalikan variabel proses tertentu: tekanan, kecepatan aliran fluida, kedalaman fluida, dan temperatur. Dengan adanya sensor-sensor tersebut, nilai variabel proses yang lebih dari atau kurang dari standar normal dapat diketahui dan dihubungkan dengan piranti yang dinamakan alarm.

Alarm dari seluruh pabrik dapat dihubungkan dengan satu sistem pengontrolan yang dinamakan Distributed Control System (DCS). Dengan DCS alarm dapat dengan mudah dipantau dan dikendalikan.

Kemudahan yang ditawarkan DCS dalam memantau alarm, menyebabkan semakin banyaknya data alarm yang dapat diakuisisi ke dalam basis data DCS. Terlepas dari kemudahan tersebut, timbullah masalah karena terlampau banyak alarm yang muncul dalam rentang waktu tertentu. Masalah ini dinamakan alarm flooding. Alarm flooding dapat menyebabkan kecelakaan kerja mengingat semakin mudahnya alarm yang memiliki konsekuensi besar untuk terabaikan oleh operator [1].

Salah satu kasus kecelakaan akibat alarm flooding adalah kasus Three Mile Island di Amerika Serikat pada tahun 1979 yang disebabkan oleh operator overload dengan kerugian mencapai US$ 1 Miliar. Adapun alarm yang muncul pada saat peristiwa terjadi kurang lebih 100 alarm [5]. Hal serupa juga pernah terjadi pada Milford Haven Refinery di Inggris pada tahun 1994 dengan kerugian mencapai GBP 48 juta dan 26 orang luka-luka. Jumlah alarm yang muncul pada kecelakaan tersebut mencapai 275 kali dalam 10 menit [4].

Solusi dari alarm flooding adalah Alarm Management System (AMS) atau sistem manajemen alarm. Misi dari AMS adalah memangkas jumlah alarm yang muncul dengan mengurangi faktor-faktor penyebab kemunculan alarm, contohnya mengurangi kemunculan nuisance alarm (alarm yang berulang-ulang) dan menetapkan alarm dengan prioritas tertentu. Pemangkasan ini tentunya dengan tetap mempertahankan fungsi alarm untuk mencegah kecelakaan di dalam industri proses.

Penelitian ini, secara khusus, mensimulasikan alarm flooding yang terjadi dalam kolom distilasi deethanizer dan depropanizer. Setelah simulasi alarm flooding dilakukan, pencegahan dengan AMS diimplementasikan. Penelitian ini memanfaatkan parameterparameter fisis sistem kolom distilasi dalam penelitian [2].

2 Alarm

Alarm merupakan sebuah indikator yang digunakan secara audio dan/atau visual untuk menginformasikan kepada operator bahwa terdapat proses yang bekerja di luar fungsi normal atau telah melewati batas aman tertentu yang telah ditetapkan sebelumnya. Hasil kunci dari efektifnya respon operator terhadap peralatan yang berjalan secara tidak normal sangat tergantung dari kecepatan dan akurasi operator membaca indikator alarm yang membutuhkan tindakan secepatnya.

2.1 Alarm Flooding

Alarm flooding ('banjir' alarm) merupakan salah satu fenomena dalam operasi alarm di mana angka kemunculan alarm sangat banyak dibandingkan dengan kapabilitas operator untuk mengatasinya dalam rentang waktu tertentu. Tabel 1 berikut memperlihatkan jumlah alarm yang dinilai aman menurut ISA 18.2 [1].

2.2 Alarm Management System

Alarm flooding dapat diatasi dengan suatu metode yang sistematis yang sering disebut dengan alarm management system. Alarm management, menurut ISA 18.2, didefinisikan sebagai: "the processes and practices for determining, documenting, designing, operating, monitoring, and maintaining alarm systems." Tabel 2 menunjukkan standar-standar internasional yang digunakan dalam kaitannya dengan alarm management system. Adapun di dalam penelitian ini hanya standar ISA 18.2 saja yang digunakan sebagai acuan.

Tabel 2 Standar internasional alarm management system

Alarm management lifecycle (AMLC) atau siklus manajemen alarm, seperti yang ditunjukkan pada Gambar 1, merupakan sebuah rangkaian kegiatan yang dilaksanakan demi mendapatkan alarm management system yang terbaik untuk sebuah sistem alarm, terutama untuk mencegah munculnya fenomena alarm flooding. Siklus ini dibuat berdasarkan standar ISA 18.2.

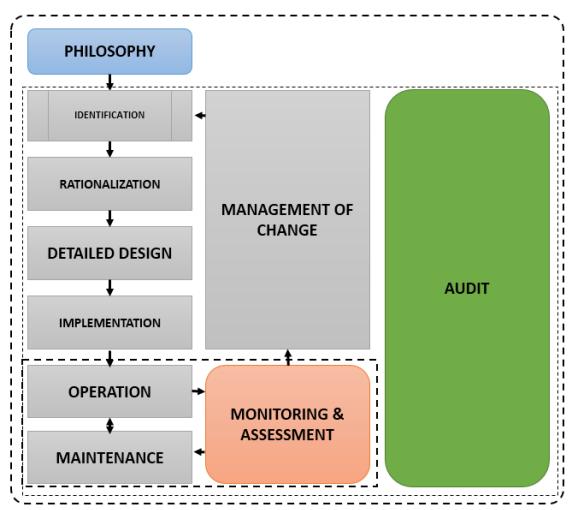

Gambar 1 Alarm management lifecycle

3 Pembangunan Simulator

Pembangunan simulasi dalam penelitian ini dilakukan dalam beberapa tahap, sebagaimana dapat dilihat dalam Gambar 2 di bawah ini. Di dalam penelitian ini, hanya tahap pembuatan alarm flooding dan alarm management system saja yang dijelaskan. Adapun tahap pemodelan proses hingga pembuatan simulasi kolom distilasi telah dilakukan di dalam penelitian sebelumnya [3].

Gambar 2 Diagram alir pembangunan simulasi alarm management system

3.1 Kondisi Awal

Kondisi awal merupakan kondisi awal kolom distilasi pada saat umpan tengah mengalir dengan laju sesuai data pabrik petrokimia [2]. Pada penelitian ini digunakan nilai laju aliran umpan kolom distilasi seperti pada Tabel 3 dan nilai fraksi mol komponen ringan kolom distilasi seperti pada Tabel 4.

Tabel 3 Nilai laju aliran umpan pada deethanizer dan depropanizer saat kondisi awal

Tabel 4 Nilai fraksi mol komponen ringan pada deethanizer dan depropanizer saat kondisi awal

3.2 Pembuatan Alarm Flooding

Gangguan yang diberikan saat simulasi masing-masing kolom distilasi berupa sinyal step pada umpan sebesar 1%, 5%, 10%, 15%, dan 20%. Pada kondisi awal yang dinamakan "skenario ke-1", nilai-nilai parameter alarm didefinisikan kepada masing-masing subsistem kolom distilasi yaitu tangki akumulator, nampan umpan, dan bagian dasar kolom. Untuk masing-masing subsistem kolom distilasi, terdapat tiga variabel proses yang diamati: keadaan hold up, perubahan hold up, dan keadaan fraksi mol.

Pada Gambar 3, ditunjukkan lokasi-lokasi pemasangan alarm pada sebuah kolom distilasi pada skenario ke-1. Gambar 4 dan Gambar 5 menunjukkan kondisi hold up dan fraksi mol komponen ringan pada depropanizer saat gangguan diberikan. Dalam skenario ini, baik deethanizer maupun depropanizer akan menghasilkan alarm flooding yang mempunyai total jumlah kemunculan alarm seperti pada Tabel 3.

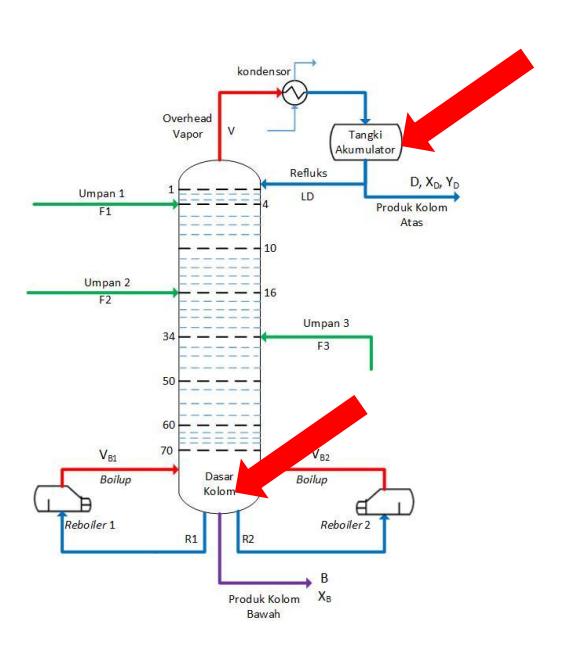

Gambar 3 Lokasi pemasangan alarm pada skenario ke-1

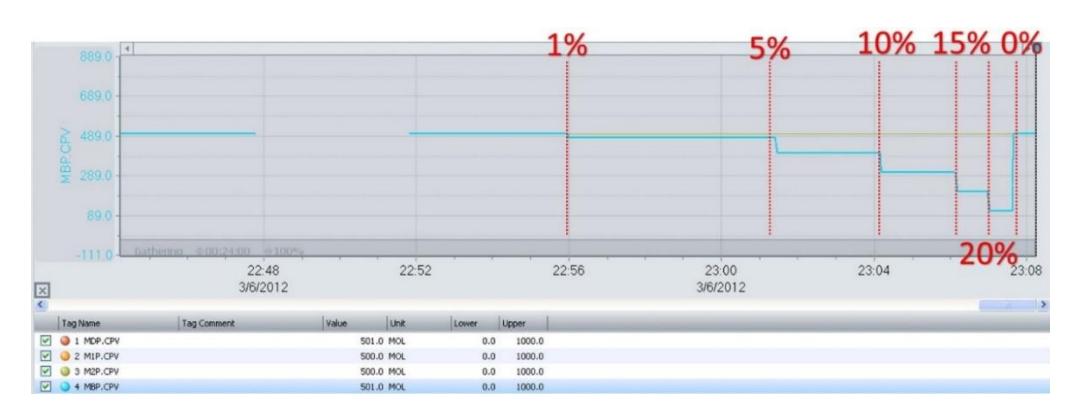

Gambar 4 Kondisi hold up pada depropanizer saat gangguan diberikan

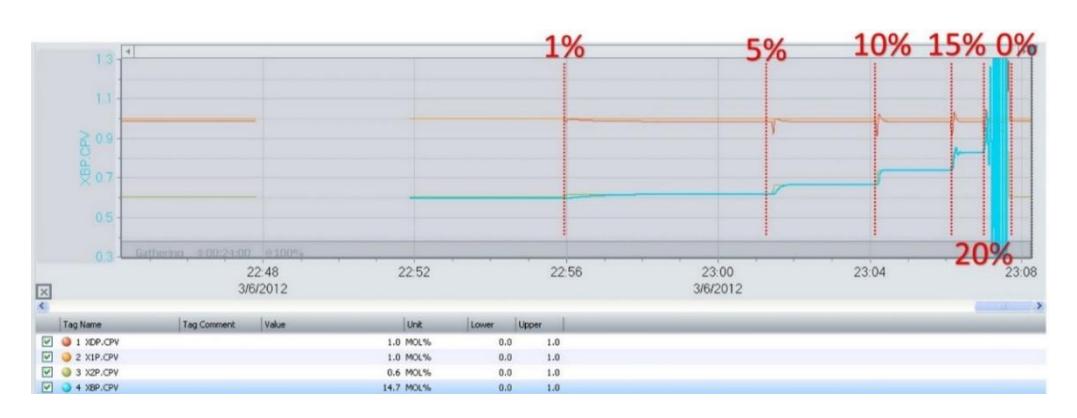

Gambar 5 Kondisi fraksi mol komponen ringan pada depropanizer saat gangguan diberikan

Tabel 5 Jumlah alarm pada skenario alarm flooding (skenario ke-1)

3.3 Pembuatan Alarm Management System

Alarm management system menggunakan susunan prioritas pada alarm. Dengan prioritas, variabel proses yang benar-benar penting dan berpotensi untuk menjadi bahaya dapat dipilih. Setelah itu, variabel proses yang lain dapat direduksi atau dikurangi. Pengurangan alarm dilakukan melalui dua skenario yang dinamakan "skenario ke-2" dan "skenario ke-3".

Pada penelitian ini, gangguan diberikan pada umpan. Pada kolom distilasi, apabila gangguan diberikan pada umpan, maka dampaknya dapat berakumulasi pada nampannampan di dalam kolom dan pada akhirnya pada akumulator dan bagian bawah kolom seperti yang ditunjukkan pada Gambar 6. Maka dari itu, pada skenario ke-2, alarm pada nampan umpan ditiadakan, namun variabel proses yang diukur masih sama dengan variabel proses pada skenario ke-1. Total alarm yang dihasilkan oleh skenario ke-2 dapat dilihat pada Tabel 6.

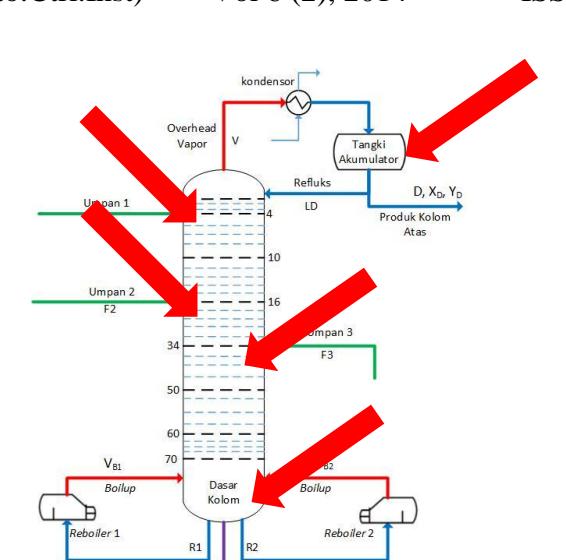

Gambar 6 Lokasi pemasangan alarm pada skenario ke-2 Tabel 6 Jumlah hasil pengurangan alarm pada skenario ke-2

Alarm yang berbunyi pada skenario ke-2 berjumlah 85 kali. Skenario ke-2 ini dapat menghasilkan 19,81% lebih sedikit alarm dibandingkan skenario ke-1 seperti yang dapat dilihat pada perhitungan (1):

\[\frac{(jumlah\ alarm\ skenario\ ke-1)-(jumlah\ alarm\ skenario\ ke-2)}{(jumlah\ alarm\ skenario\ ke-1)} \cdot 100\% = \frac{106-85}{106} \cdot 100\% = 19,81\% \quad (1)\]

Pada skenario ke-3, variabel proses fraksi mol komponen ringan tidak digunakan mengingat perubahannya yang lambat dan tidak memunculkan bahaya. Maka dari itu digunakanlah dua variabel proses saja yaitu keadaan hold up dan perubahan hold up. Respon kedua variabel proses tersebut sangatlah cepat terhadap gangguan dan juga dapat menimbulkan bahaya apabila melebihi nilai batas aman. Tabel 7 merupakan hasil pengambilan data alarm pada skenario ke-3.

Persentase Gangguan (%) Jumlah Alarm yang Muncul 0 0 1 0 5 0 10 4 15 0 20 17 TOTAL 21

Tabel 7 Jumlah hasil pengurangan alarm pada skenario ke-3

Alarm yang berbunyi pada skenario ke-3 berjumlah 21 kali. Skenario ke-3 ini ternyata dapat menghasilkan 80,19 % lebih sedikit alarm dibandingkan skenario ke-1 seperti yang dapat dilihat pada perhitungan berikut ini:

\[\frac{\text{(jumlah alarm skenario ke-1)-(jumlah alarm skenario ke-3)}}{\text{(jumlah alarm skenario ke-3)}} \cdot 100\% = \frac{106-21}{106} \cdot 100\% = 80,19\%\] (2)

Untuk semua skenario, waktu yang dibutuhkan untuk memulai simulasi hingga selesai kurang lebih 30 menit. Nilai alarm yang berbunyi setelah skenario ke-3 dilakukan adalah 21 kali. Sehingga dapat dikatakan bahwa alarm berbunyi 21 kali/jam. Apabila kondisi ini dibandingkan pada Tabel 1 dapat dikatakan kondisi ini masih melebihi syarat alarm maksimum. Hal ini merupakan akibat tidak adanya penerapan algoritma kontrol dalam simulasi, begitu pula absennya safety instrumented system (SIS) yang adalah bagian dari sistem keamanan dari pabrik pada dunia nyata.

Algoritma kontrol dapat menjaga agar nilai setiap variabel proses dapat berada pada batasan desain dari kolom distilasi. Safety instrumented system dapat mengatasi kondisi variabel proses saat mencapai nilai di luar batasan desain dari kolom distilasi.

4 Kesimpulan dan Saran

4.1 Kesimpulan

Berdasarkan skenario alarm management system didapatkan jumlah alarm deethanizer dan depropanizer sebagai berikut:

• 1. 106 kali, saat alarm terpasang pada akumulator, nampan umpan, dan bawah kolom tanpa Alarm management system;
• 2. 85 kali (berkurang 19,81%) saat dilakukan pengurangan alarm pada nampan umpan (tahap rasionalisasi pertama), mengingat akumulasi gangguan terdapat pada akumulator dan bagian bawah kolom; dan
• 3. 21 kali (berkurang 80,19%) saat dilakukan pengurangan alarm pada akumulator dan bawah kolom khususnya alarm pada fraksi mol komponen ringan (tahap rasionalisasi kedua), mengingat adanya pengaruh massa hold up terhadap fraksi mol komponen ringan, dengan kondisi masih melebihi syarat alarm maksimum ISA 18.2;

Alarm management system yang diimplementasikan berdasarkan analisis model sistem tampak mampu mengurangi jumlah alarm yang muncul terhadap gangguan sehingga dapat mengurangi beban kerja operator saat alarm bermunculan.

4.2 Saran

Berdasarkan hasil yang didapat, maka disarankan kegiatan penelitian lanjutan sebagai berikut:

• 1. Mensimulasikan alarm management system pada objek industri yang lebih tinggi tingkat kompleksitasnya;
• 2. Mensimulasikan alarm management system pada variabel proses yang lain seperti tekanan dan suhu;
• 3. Mensimulasikan alarm management system dengan adanya penerapan algoritma kontrol dan safety instrumented system.
