1 Pendahuluan
Dewasa ini perusahaan minyak dan gas bumi semakin berkembang pesat di dalam dunia bisnis, hal tersebut menjadikan suatu tantangan kepada para engineer untuk dapat mengoptimalkan produksi atau tetap dapat menjaga kestabilan proses dengan memberikan perawatan yang lebih baik dan efektif. Dalam produksi minyak dan gas, kepala sumur memegang peranan penting, sebab jika terjadi masalah dalam kepala sumur hal tersebut akan sangat menggangu produksi minyak dan gas dan dapat menyebabkan kegagalan produksi.
Permasalahan tersebut menjadi latar belakang penelitian ini untuk merancang sistem kontrol pada kepala sumur yang lebih baik dari sistem yang ada saat ini untuk menghindari terjadinya kegagalan produksi yang disebabkan oleh kegagalan sistem.
2 Teori Dasar
2.1 Jala Petri Sinyal Terintepretasi (JPST)
JPST adalah suatu metode pemodelan sistem yang memberikan informasi tentang struktur dan perilaku dinamik dari sistem yang dimodelkan. Informasi ini digunakan untuk mengevaluasi sistem yang dimodelkan dan memberikan alternatif perubahan dan pengembangannya. Salah satu keunggulan JPST adalah menampilkan secara eksplisit kondisi-kondisi dimana kejadian dapat terpicu. JPST adalah pengembangan dari jala Petri sederhana yang dilengkapi deskripsi masukan dan keluaran dengan harga biner, 0 dan 1.
2.2 Sifat – Sifat JPST
JPST memiliki beberapa sifat yang dapat digunakan untuk menganalisis perilaku sistem, diantaranya adalah keselamatan (Safety), keterbatasan (Boundedness) dan daya hidup (Liveness) serta ketercapaian (Reachability).
2.2.1 Keselamatan (Safety)
Suatu place dalam JPST dikatakan safe (aman/selamat secara perangkat lunak) jika jumlah token dalam place tersebut tidak pernah lebih dari satu.
Suatu JPST dikatakan aman jika seluruh fungsi kondisi pemicuan JPST φ terdefinisi dengan baik dan keluaran JPST Ω bernilai benar, tanpa trivial dan bebas kontradiksi seperti telah dijelaskan sebelumnya.
2.2.2 Keterbatasan (Boundedness)
Sifat ini merupakan perluasan dari sifat keselamatan. Sifat keterbatasan mensyaratkan bahwa jumlah token di dalam suatu place tidak boleh melebihi suatu bilangan integer k. Pada sistem pemicuan berlaku seperti saklar (on dan off) maka k bernilai satu.
2.2.3 Daya Hidup (Liveness)
Sifat ini menyatakan kemampuan suatu transisi untuk menjadi terpicu. Jika tidak ada satupun transisi dalam JPST tersebut dapat terpicu maka Jala berada dalam keadaan yang disebut "terkunci" (deadlock).
JPST akan disebut memiliki daya hidup tak terbatas atau berkesinambungan jika seluruh transisi di dalam jala tersebut bebas dari keadaan terkunci. Inilah salah satu hal yang hendak dicapai pada perancangan sistem kontrol even diskrit.
2.2.4 Ketercapaian (Reachability)
Himpunan ketercapaian (Reachability Set/RSSIPN) berfungsi untuk menggambarkan semua pengisian tokenpada place yang mungkin tercapai berdasarkan penandaan keadaan awalnya. Dari RSJPST dapat diperoleh diagram ketercapaian (Reachability Graph) yang dapat dipakai untuk memprediksi kesinambungan sistem.
Penandaan M merupakan vektor kolom (nx1) yang berisikan penandaan place tertentu dengan token. Ketika suatu transisi tercapai pada suatu penandaan M, penandaan yang baru M' dicapai menurut persamaan [1]:
M'(pi)=M(pi)+(OUTxN)-(INxN) ∀ pi ϵ P (1)
Dimana:
IN : (PXT) merupakan sebuah fungsi masukan dari place ke transisi.
OUT : (TXP) merupakan sebuah fungsi keluaran dari transisi ke place.
N merupakan sebuah fungsi sesaat yang memicu terjadinya perubahan penandaan.
2.2.5 Transparansi
Transparansi merupakan sifat untuk mengukur kefleksibelan dan kehandalan perancangan JPST. Perancangan yang transparan didefinisikan sebagai berikut :
- 1. Perancangan harus mudah dan jelas untuk mengamati keadaan sistem yang terjadi saat itu dan berikutnya.
- 2. Perancangan harus memiliki kemungkinan interpretasi algoritma yang lain
Ada 8 kriteria transparansi yang akan dijabarkan berikut [2]:
1. Komentar (#t1), sebaiknya setiap place dan transisi memiliki komentar.
Persamaan yang digunakan :
2. Masukan bukan trivial (#t2), sebaiknya tidak terdapat sinyal masukan yang tidak mempengaruhi sistem kontrol.
Persamaan yang digunakan:
3. Keluaran bukan trivial (#t3), sebaiknya tidak terdapat sinyal keluaran yang diset sama setiap saat
Persamaan yang digunakan:
4. Keluaran terdefinisi (#t4), sebaiknya aksi keluaran benar dan bebas dari kontradiksi.
Persamaan yang digunakan:
- 5. Keamanan / Safety (#t5), jika token pada setiap place terbatas jumlahnya. Persamaan yang digunakan:
- 6. Kesetaraan (#t6), sebaiknya arah busur mengikuti satu arah saja. Persamaan yang digunakan:
- 7. Perpotongan (#t7), sebaiknya tidak teralu banyak perpotongan garis busur Persamaan yang digunakan:
8. Penandaan Stabil (#t8), sebaiknya tidak ada penandaan transien atau tidak stabil pada Grafik Ketercapaian.
Persamaan yang digunakan:
Kedelapan kriteria tersebut kemudian dirata-ratakan untuk mendapatkan nilai transparansi bagi penandaan JPST.
2.3 Representasi JPST dalam Diagram Ladder
Pengkodean algortima JPST pada PLC dilakukan dengan membuat diagram ladder dan daftar instruksi berdasarkan JPST yang dimaksud.
Berikut ini tata cara penyusunan daftar instruksi dan diagram ladder berdasarkan JPST yang bersangkutan [3].
1. Pengkodean transisi
| Ti: | LD | PP1 | (* Ti: jika place awal pP1 tertandai *) |
|---|---|---|---|
| AND | PP2 | (* jika place awal pP2 tertandai *) | |
| ANDN | Pp1 | (* dan place tujuan Pp1 tidak tertandai *) | |
| ANDN | Pp2 | (* dan place tujuan Pp2 tidak tertandai *) | |
| AND | f(E) | (* dan kondisi pemicuan terpenuhi *) |
3. Pengkodean place
| Pi: | LD | Pi | (* jika place Pi ditandai*) |
|---|---|---|---|
| S | Oi | (* set Oi *) | |
| R | Oj | (* dan reset Oj *) | |
| Pj: | LD | Pj | (* Jika place Pj ditandai *) |
3 Perancangan Pengontrol Safety Shutdown System pada Kepala Sumur
Safety Shutdown System pada kepala sumur adalah suatu prosedur safety untuk melakukan shutdown pada kepala sumur. Safety Shutdown System berfungsi untuk mencegah terjadinya hal-hal yang dapat merugikan, seperti terjadinya kerusakan pada instrument, komponen-komponen pada kepala sumur, pipa, dan kemungkinan terburuk bisa terjadi blow out. Maka dalam perancangan pengontrol untuk Safety Shutdown System harus dilakukan dengan baik untuk menghindari terjadinya hal-hal tersebut.
3.1 Representasi perancangan pada JPST

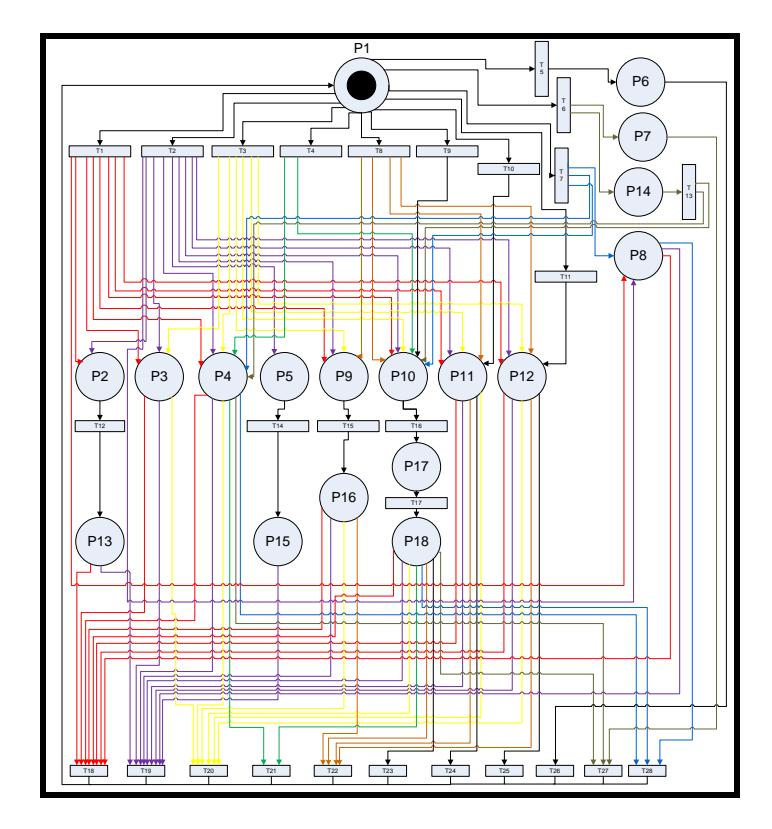

Gambar 1 Representasi perancangan JPST
Aksi keluaran pada tiap place (ω) direpresentasikan dengan (1) bila berada dalam kondisi terbuka atau aktif dan (0) bila kondisi keluaran sedang dalam kondisi tertutup atau tidak aktif. Di bawah ini merupakan tabel yang menunjukan daftar place dan aksinya.
Tabel 1 Daftar place dan aksinya
| No | Aksi Keluaran Tiap Place | ||
|---|---|---|---|
| Place | Definisi | ω (o1,o2,o3,o4,o5,o6,o7,o8,o9,,o22) | |
| p1 | Idle (sistem berjalan normal) | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p2 | Emergency Shut Down 1 | (0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0) | |
| p3 | Emergency Shut Down 1.1 | (0,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0) | |
| p4 | Shut Down 2 | (0,0,0,0,0,0,0,0,0,1,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p5 | Incomer CB'S of supplyby ORMAT'sterbuka | (0,0,0,0,0,0,0,1,1,1,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p6 | Choke Valve dalam keadaan tertutup | (0,0,0,0,0,0,0,1,0,1,0,1,1,1,1,1,1,1,0,1,1,1) | |
| p7 | Choke Valve dalam keadaan diam | (0,0,0,0,0,0,0,1,0,1,1,0,1,1,1,1,1,1,0,1,1,1) | |
| p8 | Export ESDV dalam keadaan tertutup | (0,0,0,0,0,0,0,1,0,1,1,1,0,1,1,1,1,1,0,1,1,1) | |
| p9 | Shut Down 2.Y | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p10 | Shut Down 3.53W | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,0,0,0,0,0,1,1) | |
| p11 | Shut Down 3.Y.1 | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,1,1,1,0,1,0,1) | |
| p12 | Shut Down 3.Y.2 | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,1,1,1,0,1,1,0) | |
| p13 | Emergency Shut Down 1 | (1,1,1,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0) | |
| p14 | Shut Down 2 dan preset time belum terpenuhi | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p15 | Suplai listrik terisolasi | (0,0,0,0,0,0,0,1,1,0,1,1,1,1,1,1,1,1,0,1,1,1) | |
| p16 | Shut Down 2.Y dan preset time telah dipenuhi | (0,0,0,0,0,0,0,1,0,1,1,1,1,0,1,1,1,1,0,1,1,1) | |
| p17 | Master Valve tertutup | (0,0,0,0,0,0,0,1,0,1,1,1,1,1,0,0,0,0,0,0,1,1) | |
3.2 Mekanisme Perpindahan Proses yang Terjadi
Pada pemodelan Safety Shutdown System pada kepala sumur ini didefinisikan berbagai keadaan yang ditunjukan dengan penandaan place oleh token. Berikut merupakan mekanime perpindahan token.
| T | Place Asal | Place Tujuan | Logika Masukan |
| T1 | P1 | P2,P3,P4,P8,P9,P10,P11,P12 | |
| T2 | P1 | P2,P3,P4,P5,P8,P9,P10,P11,P12 | |
| T3 | P1 | P3,P4,P9,P10,P11,P12 | |
| T4 | P1 | P4,P10 | |
| T5 | P1 | P6 | |
| T6 | P1 | P7,P14 | |
| T7 | P1 | P4,P8,P10 | |
| T8 | P1 | P9,P10,P11,P12 | |
| T9 | P1 | P10 | |
| T10 | P1 | P11 | |
| T11 | P1 | P12 | |
| T12 | P2 | P13 | t = 30 detik |
| T13 | P14 | P4,P10 | t = 24 jam |
| T14 | P5 | P15 | t = 30 detik |
| T15 | P9 | P16 | t = 20 detik |
| T16 | P10 | P17 | t = 10 detik |
| T17 | P17 | P18 | t = 20 detik |
| T18 | P13,P3,P4,P8,P 16,P18,P11,P12 | P1 | |
| T19 | P13,P3,P4,P15, P8,P16,P18,P11 | P1 | |
| T20 | ,P12 P3,P4,P16,P18, P11,P12 | P1 | |
| T21 | P4,P18 | P1 | |
| T22 | P16,P18,P11,P1 2 | P1 | |
| T23 | P18 | P1 | |
| T24 | P11 | P1 | |
| T25 | P12 | P1 | |
| T | Place Asal | Place Tujuan | Logika Masukan |
|---|---|---|---|
| T26 | P6 | P1 | |
| T27 | P4,P7,P18 | P1 | |
| T28 | P4,P8,P18 | P1 |
4 Analisis Pemodelan Dan Simulasi
4.1 Keselamatan (Safety) da Keterbatasan (Boundedness)
Sistem dapat dikatakan memenuhi sifat keselamatan karena tidak ada jumlah token yang lebih dari satu dalam suatu place
4.2 Transparansi
Setelah didapati seluruh nilai dari kedelapan kriteria, maka nilai transparansi untuk perancangan JPST ini adalah T= dari skala 1. Hal ini menunjukan bahwa perancangan JPST ini bersifat transparan.
4.3 Daya Hidup
Dapat dilihat dari diagram ketercapaian menunjukan bahwa setidaknya terdapat satu penandaan yang dapat dicapai dari suatu penandaan. Dengan demikian mekanisme proses pada sistem dapat dikatakan berkesinambungan (live) atau tidak mengalami kebuntuan (deadlock).
4.4 Ketercapaian

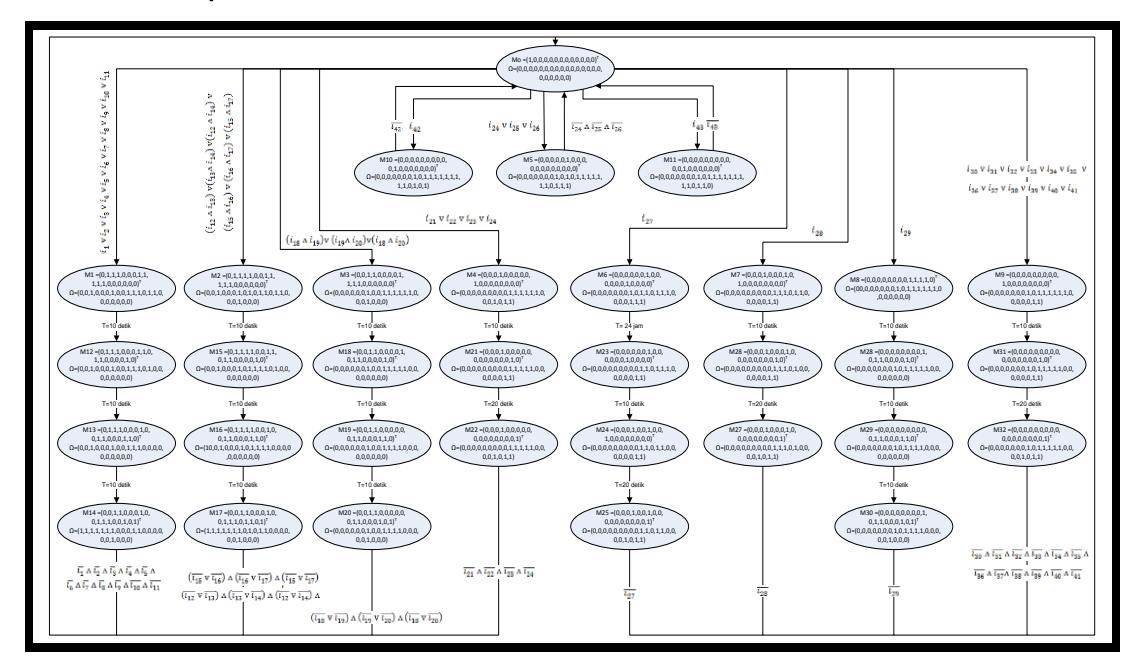

Gambar 2 Diagram ketercapaian
5 Kesimpulan
Melalui seluruh hasil perancangan dan analisis dapat ditarik beberapa kesimpulan dalam penelitian ini.
- 1. Hasil analisis terhadap masukan dan keluaran pada Safety Shutdown Sysytem pada kepala sumur menunjukkan tidak adanya konflik dan kontradiksi yang menjamin sifat aman dan kesinambungan sistemdengan nilai transparansi sebesar 0.86 dari skala 1.
- 2. Hasil simulasi diagram ladder hasil terjemahan dari JPST dan diagram ladder yang secara langsung dirancang dari logic diagram menunjukan sedikit perbedaan. Perbedaan tersebut dikarenakan asumsi yang digunakan dalam merancang JPST. Namun kedua diagram ladder menunjukan sifat aman dan berkesinambungan.
Daftar Pustaka
- [1] Viswanadham, N.; Narahari, Y., Performance Modeling of Automated Manufacturing Systems, New York, Prentice Hall.
- [2] Frey, George; Litz, Lothar, Transparency Analysis of Petri Net Based Logic Controllers-A Measure for Software Quality in Automation, Proceedings of The American Control Conference ACC 2000, Chicago, 28-30 June 2000.
- [3] Frey, George, Automatic Implementation of Petri Net Based Control Algoruthms on PLC, Proceedings of The American Control Conference ACC 2000, Chicago, 28-30 June 2000.
