Perancangan Energi Pembangkit Listrik Tenaga Mikrohidro di Kawasan Perkebunan Teh PT. Pagilaran Batang, Jawa Tengah

1 Pendahuluan

Listrik merupakan suatu hal yang sangat sulit dipisahkan dari kehidupan masyarakat moderen di era saat ini, hampir semua aktifitas manusia memanfaatkan energi listrik. Berdasarkan data kementerian ESDM, Total keseluruhan potensi tenaga air yang dimiliki bangsa Indonesia sebesar 75.000 MW dan yang termanfaatkan saat ini hanya 10.1% atau sebesar 7,572 MW.

Kawasan perkebunan teh PT. Pagilaran Kecamatan Blado, Kabupaten Batang, Jawa Tengah mempunyai sumber daya air yang cukup melimpah. Dahulunya terdapat PLTMh dimana yang dimanfaatkan untuk alat transportasi pengangkut daun teh.Untuk kondisi existing transportasi pengangkut daun teh menggunakanan mobil truk. Dimana mobil truk tesebut tidak ramah lingkungan atau tidak green energy. Selain mobil truk, di proses pelayuan, dan proses pengeringan terdapat mesin-mesin yang mengkonsumsi

bahan bakar fosil. Oleh sebab itu, diperlukan adanya kajian tentang energi alternatif untuk mensubstitusikan energi bahan fosil ke renewable energy dan untuk memenuhi pemenuhan kebutuhan konsumsi energi listrik. Dengan tujuan dapat meminimalisir dampak lingkungan dan ketersediaan energi yang dibutuhkan dalam proses produksi teh. Oleh sebab itu, diperlukan adanya kajian tentang energi alternatif untuk mensubstitusikan energi bahan fosil ke renewable energy dan untuk memenuhi pemenuhan kebutuhan konsumsi energi listrik. Dengan tujuan dapat meminimalisir dampak lingkungan dan ketersediaan energi yang dibutuhkan dalam proses produksi teh.

2 Landasan Teori

2.1 Pengukuran Daya Dan Energi Listrik

P adalah daya yang terukur dari suatu peralatan listrik sedangkan t adalah jumlah waktu penggunaan peralatan listrik. Nilai P dapat dihitung dari pengukuran sumber arus dan tegangan listrik. Sumber listrik satu fase dapat dihitung nilai P-nya dengan menggunakan persamaan 2.1 dan 2.2.

\[P = V \times I \times Pf \tag{2.1}\]

Daya listrik 3 fase dapat dihitung dengan persamaan berikut:

\[P = (V \times I \times PF \times \sqrt{3})/1000 \tag{2.2}\]

Keterangan

P = Daya alat (Watt) V = Tegangan (Volt) I = Arus (Ampere) PF = Faktor Daya

Energi listrik adalah suatu bentuk energi yang berasal dari interaksi muatan listrik yang mana menimbulkan adanya medan listrik. Energi listrik juga dapat digambarkan sebagai bergeraknya elektron pada suatu konduktor atau ion (positif atau negatif) pada suatu medium. Listrik mempunyai satuan Ampere yang disimbolkan dengan A dan tegangan listrik yang disimbolkan dengan V dengan satuan volt dengan ketentuan kebutuhan pemakaian daya listrik Watt yang disimbolkan dengan W. Energi listrik bisa diciptakan oleh sebuah energi lain dan bahkan sanggup memberikan suatu energi yang nantinya bisa dikonversikan pada energi yang lain. Untuk mencari nilai konsumsi energi suatu alat dapat menggunakan persamaan 2.3.

\[E = P.t \tag{2.3}\]

Keterangan

E = Konsumsi energi listrik (kWh)

• P = Daya alat (Watt)
• t = Selang waktu ( hours)

Pengukuran daya adalah suatu metode untuk mengetahui besarnya daya atau energi listrik yang digunakan pada rangkaian rangkaian listrik suatu alat elektronik, pengukuran daya dibagi menjadi 2, yaitu:

• 1. Pengukuran Daya pada rangkaian DC (Direct Current)
• 2. Pengukuran Daya pada rangkaian AC (Alternating Current)

Dalam sebuah rangkaian listrik, daya didefinisikan sebagai laju energi yang dihantarkan atau kerja yang dilakukan persatuan waktu. Dalam pengukuran daya (Husnawati, Passarella Rossi, 2015), ada 2 metode yaitu:

• 1. Metode Pengukuran Daya Secara Tidak Langsung. Ada dua jenis pengukuran daya menggunakan metode pengukuran tak langsung, ditinjau dari letak kedua alat ukur, yaitu ampermeter dan voltmeter. Voltmeter dipasang sebelum ampermeter. Voltmeter dipasang setelah Ampermeter.
• 2. Metode Pengukuran Daya Secara Langsung

Pengukuran daya listrik secara langsung adalah dimana melakukan pengukuran langsung di jaringan listrik dengan alat ukur wattmeter. Wattmeter merupakan alat instrumen listrik yang pembacaannya dalam satuan watt dimana merupakan kombinasi voltmeter dan amperemeter.

2.2 2.2 Energi Terbarukan

Energi terbarukan didefinisikan sebagai energi yang diproduksi dari sumber daya alami yang dapat terbaharui dalam rentang waktu yang singkat. Sumber daya alami ini dapat berasal dari sinar matahari, angin, gelombang, ombak laut, biomasa, dan panas bumi. Sumber energi terbarukan ini dapat dikonversi menjadi listrik maupun bahan bakar untuk memenuhi kebutuhan energi (Formighieri & Bass, 2013). Setiap sumber energi terbarukan memiliki kekhasannya masing-masing. Sumber-sumber energi terbarukan ini bersifat kearifan lokal, dimana suatu daerah dengan daerah lain terdapat perbedaan potensi sumber energi terbarukan yang dapat dimanfaatkan.

2.3 2.3 Jaringan Listrik

Energi listrik yang dihasilkan oleh PLTMh harus segera dimanfaatkan karenakan kontinuitas dan energi listrik tidak dapat disimpan. Agar energi listrik yang dihasilkan pembangkit dapat dimanfaatkan ke pusat beban, maka diperlukan pembangunan sarana penyalur energi listrik yang berupa jaringan listrik meliputi: jaringan transmisi dan jaringan distribusi. Fungsi dari sistem jaringan adalah untuk menyalurkan atau mendistribusikan energi listrik dari pusat energi (pembangkit) ke suplai (gardu induk) setelah itu ke pusat – pusat beban (gardu trafo/distribusi).

Jaringan distribusi berdasarkan letak jaringan terhadap posisi gardu distribusi, dibedakan menjadi 2 (dua) yaitu:

1. Jaringan distribusi primer

Jaringan distribusi primer (JTM) merupakan suatu jaringan yang letaknya sebelum gardu ditribusi berfungsi menyalurkan tenaga listrik bertegangan menengah (20 kV). Hantaran dapat berupa kabel dalam tanah atau saluran udara yang menghubungkan dari gardu induk (sekunder trafo) dengan gardu distribusi (sisi primer trafo didtribusi).

2. Jaringan distribusi sekunder

Jaringan distribusi sekunder (JTR) merupakan suatu jaringan yang letaknya setelah gardu distribusi berfungsi menyalurkan tenaga listrik bertegangan rendah (misalnya 220 V/380 V). Hantaran berupa kabel tanah atau kawat udara yang menghubungkan dari gardu distribusi (sisi sekunder trafo distribusi) ke tempat konsumen atau pemakai.

2.4 Pembangkit Listrik Tenaga Mirohidro (PLTMh)

Pembangkit listrik tenaga mikrohidro (PLTMh) memanfaatkan sementara aliran sungai untuk memutar turbin yang telah dikopel generator, setelah turbin berputar generator akan mengubah dari energi gerak menjadi energi listrik. Dimana energi listrik yang dihasilkan akan didistribusi ke pusat pembebana. Untuk lebih jelasnya dapat dilihat di bawah ini.

Gambar 1. Skema PLTMh

Aliran sungai dibendung untuk menaikan permukaan air, kemudian air dialirkan melalui saluran pembawa menuju ke bak penenang. Bak penenang dihubungkan dengan pipa pesat, dengan tujuan agar mendapatkan debit air yang besar dengan memanfaatkan tinggi jatuh, dan pipa pesat tersebut dihubungkan ke turbin air, sehingga air menekan turbin dan turbin dapat berputar. Perputaran turbin tersebut dimanfaatkan untuk memutar generator, setelah mendapat putaran yang konstan maka generator akan menghasilkan tegangan listrik, yang akan di distribusikan ke beban melalui saluran kabel distribusi (JTM atau JTR).

2.5 Pengolahan Teh Hitam

Pengolahan sistem produksi teh hitam di Indonesia dibagi menjadi dua jenis, yaitu pengolahan sistem secara orthodox, dan pengolahan sistem secara CTC (Chushing Tearing Curling). Untuk pengolahan sistem secara orthodox dibagi 2 yaitu pengolahan sistem secara Orthodox Murni, dan pengolahan sistem secara Orthodox Rotorvane. Untuk pengolahan sistem orthodox murni untuk saat ini sudah jarang digunakan, dikarenakan perusahaan-perusahaan sudah beralih ke pengolahan sistem orthodox rotorvane.

Tabel 1 Perbandingan pengolahan sistem orthodox dengan sistem CTC

PT. Pagilaran sendiri pengolahan teh hitam menggunakan pengolahan sistem orthodox rotorvane. Proses secara umum pengelolahan sistem orthodox rotorvane yaitu mengubah daun teh menjadi bubuk teh yang berukuran kecil dengan melewati beberapa tahapan proses seperti penerimaan dan analisis pucuk, pelayuan, penggulungan, penggilingan, sortasi basah, fermentasi, pengeringan, sortasi kering, penyimpanan, dan pengemasan.

3 Diskusi

3.1 Kondisi Umum PT. Pagilaran

Pada Tahun 1985 PT Pagilaran mendapatan surat penugasan dari menteri Pertanian Prof. Sumantri Sastrosudiarjo No. KB.340/97/mentan/II/1985 untuk menjadi Perusahaan Inti Rakyat (PIR) Jawa Tengah seluas 4700 ha yang tersebar di Kabupaten Batang, Banjarnegara, dan Pakalongan dan di dukung oleh SK dari Gubernur Kepala Daerah Tingkat I Jawa Tengah Nomor: 525/05/740 yang prinsipnya mendukung keberhasilan pembangunan pertanian di Jawa Tangah. Bertepat tanggal 29 September 2016, Yayasan Fakultas Pertanian UGM (Fapertagama) menghibahkan saham PT Pagilaran kepada UGM untuk dikelola sebagai teaching industry bagi civitas akademika UGM. Hibah aset ini ditujukan untuk mendukung Tridharma Perguruan Tinggi yang meliputi kegiatan pendidikan, penelitian, dan pengabdian kepada masyarakat.

Gambar 2. Lokasi Penelitian

Lokasi Unit Produksi Pagilaran yaitu terletak di sebelah selatan kota Batang dan sebelah tenggara Kota Pekalongan atau sekitar 50 km dari kota Pekalongan, 20 km dari kota Batang, dan 113 km dari kota Semarang.

3.2 3.2 Kondisi Kelistrikan

Jaringan listrik merupakan suatu alat penghatar energi listrik dari sumber energi ke pusat pembebanan. Energi listrik yang distribusi melalui jaringan listrik di kawasan perkebunan teh PT. Pagilaran di suplai dari beberapa sumber. Sistem jaringan kelistrikan ini sering disebut dengan sistem jaringan kelistrikan radial. Jaringan radial yaitu jaringan dimana membentuk garis lurus dan sumbernya hanya satu. Jaringan kelistrikan di kawasan tersebut menggunakan kontruksi tiang listrik jenis beton dan besi dikarenakan struktur medan yang dilalui jaringan kelistrik tersebut berbukit yang rentan longsor dan banyak pepohon yang dapat seketika tumbang. Jaringan listrik existing di kawasan perkebunan PT. Pagilaran disuplai dari 4 sumber listrik yang berbeda. Untuk masing-masing kawasan menggunakan sistem jaringan listrik radial dimana jaringan kelistrikanya hanya memanjang dan tidak lingkaran tertutup. Untuk lebih detail dapat dilihat pada gambar 3.

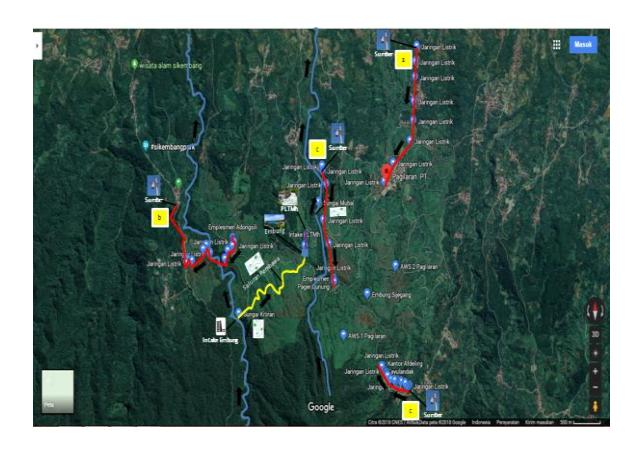

Gambar 3. Jaringan listrik existing

Hasil dari perhitungan dan analisis listrik existing dapat digunakan untuk membuat suatu pemetaan konsumsi energi listrik existing. Pemetaan konsumsi energi existing dapat dilihihat pada Gambar 4.

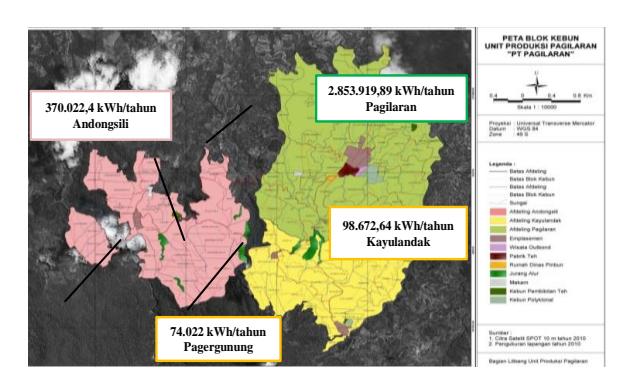

Gambar 4. Konsumsi existing energi listrik PT. Pagilaran Batang

Gambar 5. Perbandingan grafik antara total konsumsi energi listrik existing di kawasan afdeling pagilaran sebesar 2.853.919,89 kWh/tahun ≈ 2,85 GWh/ tahun. Dimana konsumsi energi listrik meliputi: pabrik, kantor, fasilitas pendukung, agrowisata, penerangan jalan dan emplacement yang diberi warna hijau. Total konsumsi energi listrik di kawasan afdeling andong sili sebesar 370.022,40 kWh/tahun diberi warna merah muda dan total konsumsi energi listrik di kawasan afdeling kayulandak sebesar 172.694,64 kWh/tahun yang diberi warna kuning.

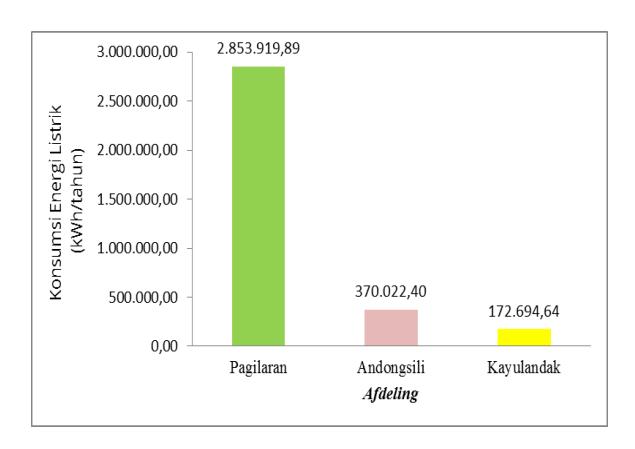

Gambar 5. Konsumsi energi existing

Hasil dari perhitungan proyeksi demand energi listrik pada pengembangan agrowisata di PT. Pagilaran Batang dapat dilihat pada gambar 6.

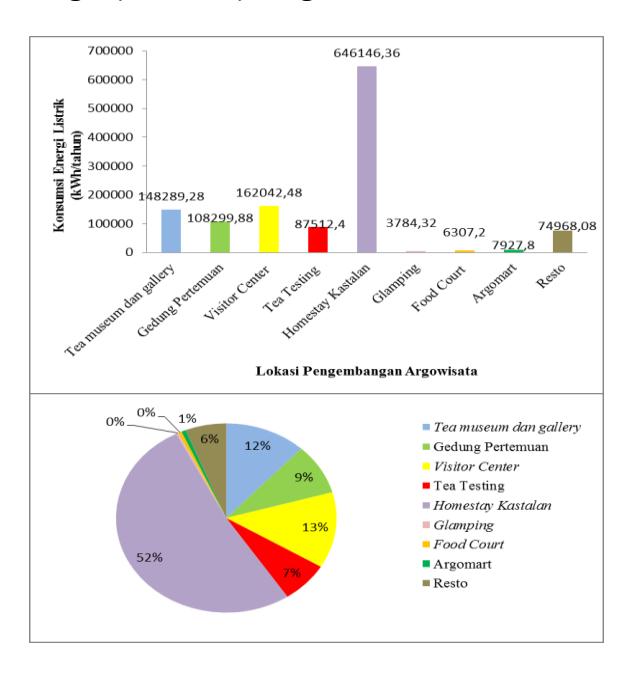

Gambar 6. Proyeksi demand energi listrik

Konsumsi energi listrik dalam 1 tahun yang tertinggi dapat dilihat pada gambar di atas yaitu 52% atau sebesar 646.146,36 kWh/tahun di homestay dikarenakan banyak penambahan kamar dan hampir setiap kamar menggunakan ac dan pemanas air. Sedangkan untuk kosumsi energi listrik terendah dalam 1 tahun untuk pengembangan

agrowisata PT. Pagilaran sebesar 3.784,32 kWh/tahun untuk glamping hal tersebut dikarenakan hanya ada 4 bangunan glamping dimana masing-masing glamping mengkonsumsi energi listrik untuk 2 titik lampu sebagai penerangan dan 1 kipas angin. Jadi total konsumsi energi listrik dalam 1 tahun untuk pengembangan agrowisata sebesar 1.245.277,8 kWh/tahun ≈ 1,2 GWh/tahun.

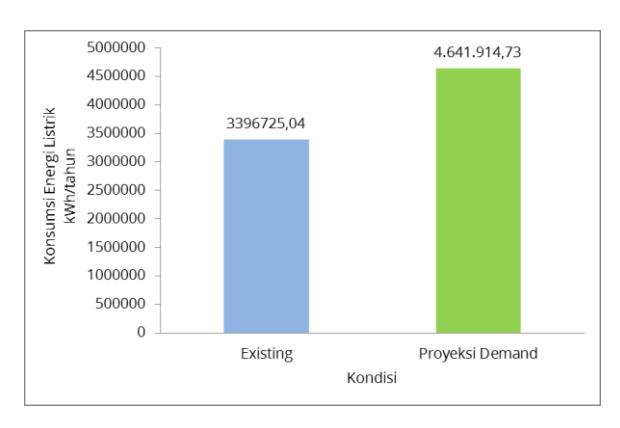

Gambar 7. Total konsumsi energi listrik existing dan proyeksi demand energi listrik

otal konsumsi energi listrik existing dalam 1 tahun dikawasan perkebunan teh PT. Pagilaran sebesar 3.396.725,04 kWh/tahun ≈ 3,4 GWh/tahun sedangkan untuk proyeksi demand energi listrik dalam 1 tahun sebesar 4.641.914,73 kWh/tahun ≈ 4,6 GWh/ tahun. Jadi peningkatan konsumsi energi listrik dalam 1 tahun yang akan datang sebesar 1.245.189,69 kWh ≈ 1,24 GWh/ tahun atau 15%.

Tabel 2. Pemanfaatan energi listrik PLTMh

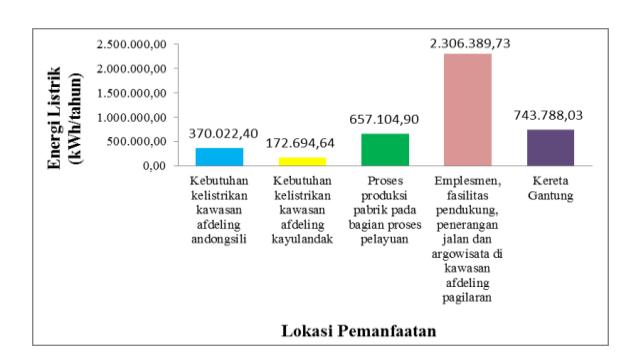

Gambar 8 Rancangan pemanfaatan energi listrik PLTMh

Potensi energi listrik PLTMh dimanfaatkan 15% dari potensi energi untuk mensuplai proses pelayuan di pabrik, 54% dari potensi untuk mensuplai kebutuhan kelistrikan afdeling pagilaran yang meliputi: agrowisata, emplacement, masjid, balai pengobatan, kantor unit pabrik, 9% dari potensi energi untuk mensuplai kebutuhan kelistrikan kawasan afdeling andongsili, 4% dari potensi energi untuk mensuplai kebutuhan kelistrikan kawasan afdeling kayulandak dan 18% dari potensi energi untuk mensuplai kereta gantung pengangkut daun teh dari kebun ke pabrik.

4 Kesimpulan

Hasil dari kajian tentang perancangan pemanfaatan energi listrik pembangkit listrik mikrohidro (PLTMh) di kawasan perkebunan teh PT. Pagilaran di dapatkan kesimpulan sebagai berikut:

• 1. Total konsumsi energi listrik existing di kawasan perkebunan teh PT. Pagilaran sebesar 3.396.725,04 kWh/tahun ≈ 3,4 GWh/tahun.
• 2. Total konsumsi proyeksi demand energi listrik di kawasan perkebunan teh PT. Pagilaran sebesar 4.671.085,84 kWh/tahun ≈ 4,7 GWh/tahun.
• 3. Potensi energi listrik yang akan di manfaatkan sebesar 4.254.879,17 kWh/tahun ≈ 4,25 GWh/tahun yang mana akan disuplai untuk kebutuhan kelistrikan di kawasan afdeling andongsili 9% dari total potensi energi atau sebesar 370.022,40 kWh/tahun, untuk kebutuhan kelistrikan di kawasan afdeling kayulandak 4 % dari total potensi energi atau sebesar 172.694,64 kWh/tahun, untuk produksi teh di tahapan proses pelayuan 15% dari potensi energi atau sebesar 657.104,90 kWh/tahun, untuk emplacement, rumah ibadah, penerangan jalan, agrowisata, dan balai pengobatan di kawasan afdeling pagilaran 54% dari potensi energi atau sebesar 2,3 GWh/tahun, dan untuk kereta gantung pengangkut daun teh 15% dari potensi energi atau sebesar 743.788,03 kWh/tahun.
