1 Pendahuluan
Karawang merupakan salah satu kabupaten di Jawa Barat yang dilalui aliran Sungai Citarum [1]. Hal tersebut mengakibatkan Kabupaten Karawang menjadi salah satu daerah yang berpotensi terkena dampak apabila terjadi luapan Sungai Citarum. Selama Januari - Mei 2013, di Kabupaten Karawang terdapat 573 kejadian bencana banjir yang mengakibatkan 253 orang meninggal dunia, 512.080 orang menderita dan mengungsi, 30.525 unit rumah rusak dan puluhan fasilitas umum seperti sekolah, rumah ibadah, dan sebagainya mengalami kerusakan [2].
Penyebab banjir dikarenakan curah hujan yang tinggi dengan kisaran 3 – 337 mm/tahun, pemukiman yang dibangun pada dataran sepanjang sungai dan banyaknya sampah sehingga aliran sungai tidak lancar [3]. Banyak masyarakat yang masih membuang sampah sembarangan dan melakukan penebangan liar sehingga menyebabkan terjadinya banjir [4]. Faktor penyebab banjir yang paling signifikan yaitu meluapnya air sungai pada bendungan yang tidak mampu menahan debit air saat intensitas hujan sangat tinggi [5]. Menurut pegawai PERUM Jasa Tirta II menyebutkan bahwa setiap pintu air Bendungan Walahar dijaga oleh beberapa petugas pintu air yang bergantian untuk melakukan pengecekan setiap 30 menit sekali [6].
Berkaitan dengan hal tersebut proses pemantauan akan lebih efektif jika didukung dengan adanya peralatan yang otomatis. Sistem monitoring dan peringatan dini yang telah dibuat pada penelitian terdahulu hanya menggunakan media SMS dengan keterbatasan sensor, sehingga sistem monitoring dan peringatan dini tidak efisien. Penelitian yang dilakukan Alfred Tenggono telah dibuat prototipe dengan sensor ultrasonik berbasis web, kekurangan dari penelitian tersebut hanya dapat memonitoring ketinggian air dengan interface web [7]. Perbedaan pada penelitian ini adalah adanya penambahan 2 sensor dan aktuator serta menggunakan metode kendali Fuzzy. Sensor yang digunakan dapat mengukur ketinggian air, debit air, suhu dan kelembaban udara. Sistem dirancang dapat memantau secara realtime berbasis IoT dengan interface berupa website, aplikasi mobile, dan Twitter agar informasi dapat secara langsung diketahui oleh masyarakat. Platform IoT yang digunakan pada penelitian ini menggunakan opensource ThingSpeak sebagai media penyimpanan data. ThingSpeak adalah platform open source IoT aplikasi dan API untuk menyimpan dan mengambil data dari server menggunakan protokol HTTP melalui Internet atau melalui Local Area Network [8]. ThingSpeak membuat aplikasi pembuatan log sensor, aplikasi penempatan, dan hubungan sosial dengan pembaruan status [9].
Berdasarkan kondisi dan keadaan di lingkungan tersebut, maka penerapan sistem monitoring dan early warning system (EWS) atau sistem peringatan dini pada bendungan merupakan solusi yang tepat guna menyelesaikan permasalahan banjir. Penelitian ini diharapkan mampu menghasilkan prototipe skala laboratorium sesuai spesifikasi Bendungan Walahar di Kabupaten Karawang. Penulisan artikel dapat menggunakan sistematika pembahasan IMRAD (Introduction, Method, Results, Discussion).
2 Metode
Perancangan sistem dibagi menjadi perancangan hardware dan perancangan software. Input sistem monitoring terdiri dari ketinggian air pada sungai Citarum dengan menggunakan sensor ultrasonik [10], kecepatan aliran sungai menggunakan waterflow sensor [11], serta suhu dan kelembapan menggunakan DHT22 [12]. Data dari sensor kemudian diolah menggunakan mikrokontroler. Data dari mikrokontroler kemudian diunggah dan dapat diakses melalui beberapa platform seperti Twitter, aplikasi, web, dan juga SMS.

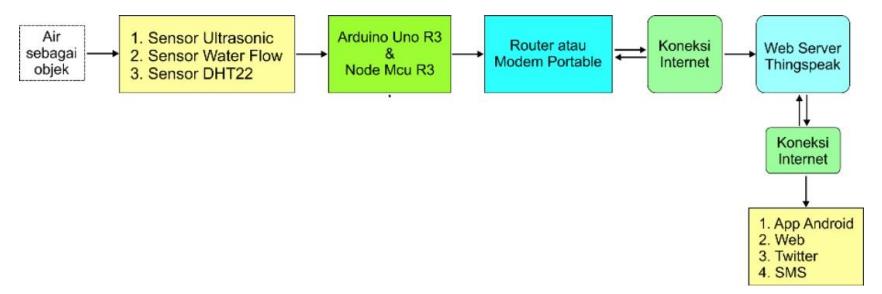

Gambar 1. Diagram blok perancangan sistem
2.1 Perancangan Perangkat Lunak
Data-data sensor digunakan sebagai data parameter yang digunakan untuk menentukan kondisi air pada bendungan. Terdapat tiga kondisi yaitu kondisi aman, siaga, dan bahaya. Pada bendungan di Indonesia kondisi ini diputuskan oleh petugas pemantau pintu air bendungan berdasarkan hanya pada ketinggian air menggunakan pengamatan secara langsung pada meteran bendungan. Pada penelitian ini penentuan kondisi dilakukan secara otomatis berdasarkan data-data sensor yang digunakan.
Selain memonitoring kondisi bendungan sistem yang dirancang juga mengakomodir pemantauan ketinggian air, kecepatan aliran air, suhu serta kelembapan secara real time. Sehingga selain memberikan early warning kondisi bendungan sistem yang dirancang juga dapat memonitor seluruh data-data sensor yang digunakan secara real time. Algoritma yang digunakan dalam sistem monitoring data sensor dan early warning system bendungan dapat dilihat pada Gambar 2.

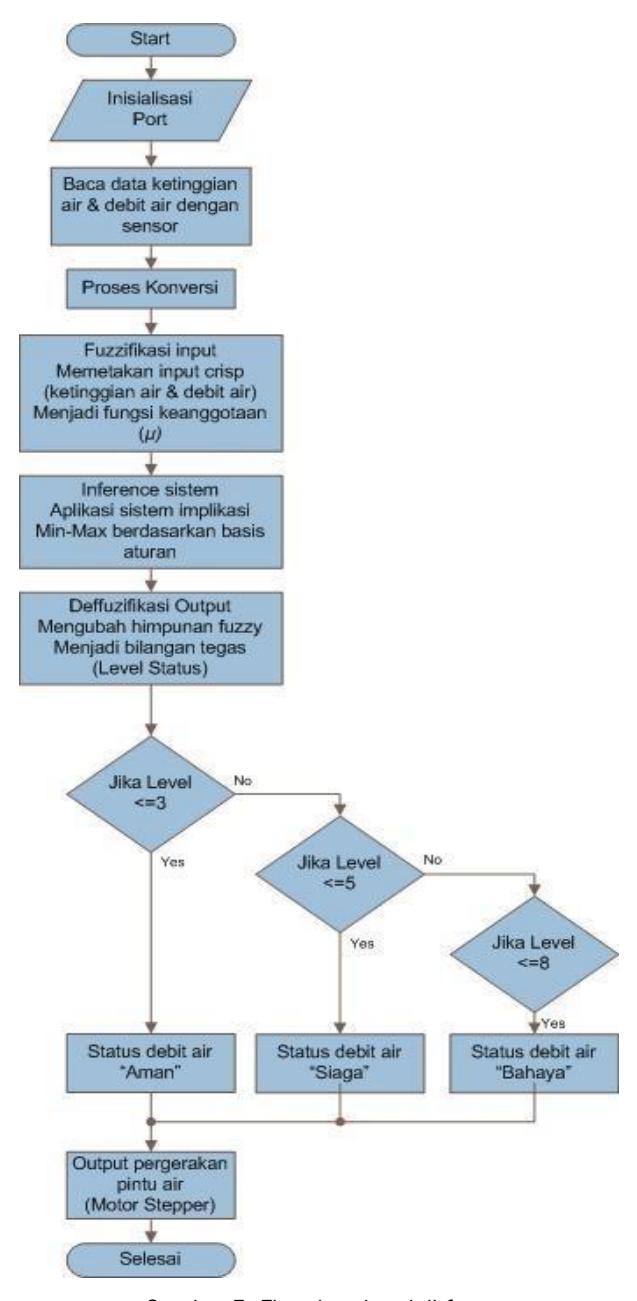

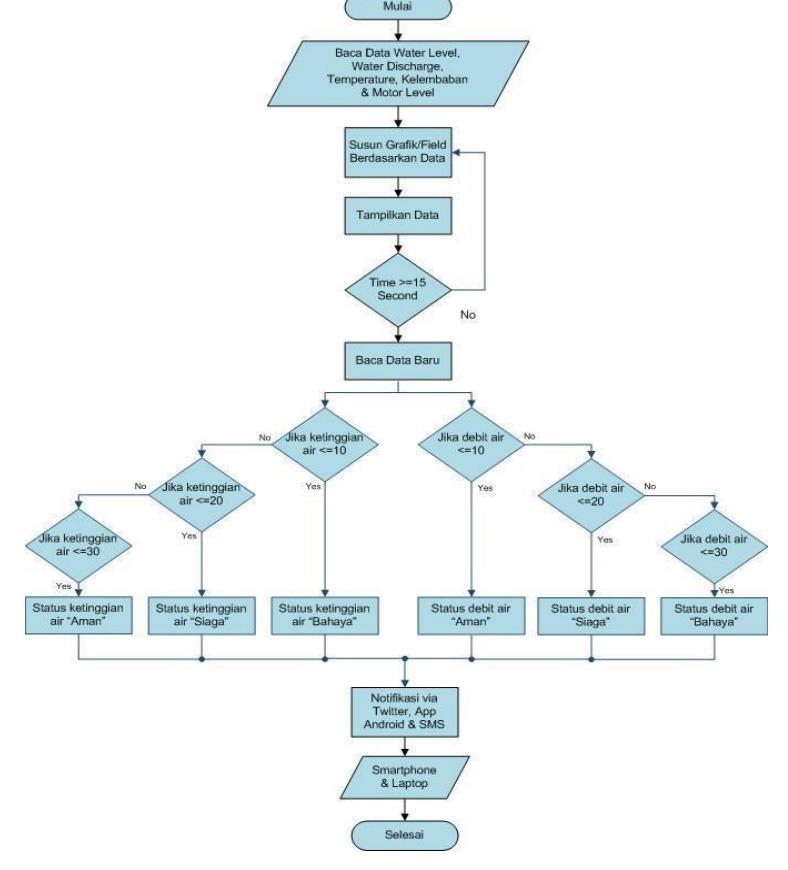

Gambar 2. Flowchart algoritma sistem
Perangkat lunak yang digunakan pada penelitian ini antara lain Arduino IDE versi 1.8.9 dalam pemrograman Arduino Uno R3 dan NodeMCU V3. Rancangan sistem IoT menggunakan web server ThingSpeak serta memanfaatkan sosial media twitter dan aplikasi android sebagai media penyebaran informasi. Antarmuka aplikasi android serta web dapat dilihat pada Gambar 3 dan arsitektur sistem IoT pada Gambar 4.

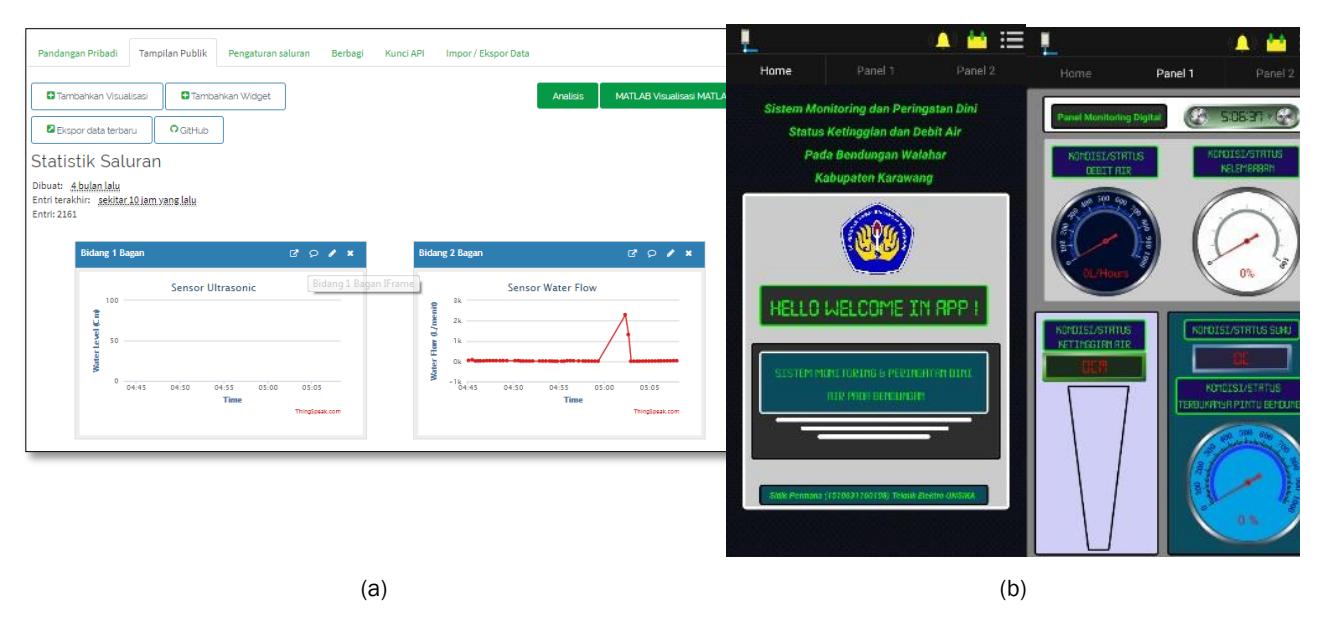

Gambar 3. (a) Interface web dan (b) Aplikasi android
Gambar 4. Arsitektur sistem monitoring dengan IoT
Metode kendali logika fuzzy digunakan sebagai pengatur posisi pintu bendungan berdasarkan kondisi ketinggian dan debit air pada waduk. Perancangan kendali fuzzy menggunakan metode Sugeno [13], dengan 2 jenis masukan dan 1 luaran, terdapat 3 buah fungsi keanggotaan berupa rendah sedang dan tinggi untuk kedua masukan tersebut. Fuzzy akan memberikan sinyal perintah kepada motor stepper yang telah terpasang di bagian atas pintu waduk. Adapun alur algoritma dari logika fuzzy dapat dilihat pada Gambar 5.
Gambar 5. Flowchart kendali fuzzy
2.2 Perancangan Perangkat Keras
Prototipe yang dibuat terdiri dari 3 buah sistem yaitu sistem kelistrikan, sistem mekanik, dan sistem instrumentasi. Desain prototipe ini menyerupai bentuk fisik Bendungan Walahar berdasarkan hasil survei yang telah dilakukan. Desain prototipe bendungan dapat dilihat pada Gambar 6, terdapat dua penampung cairan dengan ketinggian yang berbeda. Hal ini dilakukan untuk menghasilkan kemiringan sehingga dapat diperoleh data kecepatan aliran air menyesuaikan dengan laju aliran air sungai Citarum. Nomor 1 merupakan sensor waterflow yang digunakan untuk mengukur laju aliran air. Nomor 2 merupakan pintu bendungan juga dibuat menyesuaikan dengan bentuk dan ukuran pintu air bendungan Walahar. Sistem penggerak pintu bendungan menggunakan motor stepper sebagai aktuator. Pengukuran ketinggian air dilakukan dalam tabung tertutup dengan tujuan untuk mendapatkan data yang lebih akurat (meminimalkan gelombang air) serta melindungi sensor dari cuaca (nomor 3 & 4).
Gambar 6. Desain prototipe bendungan
Gambar 7. Rangkaian kelistrikan

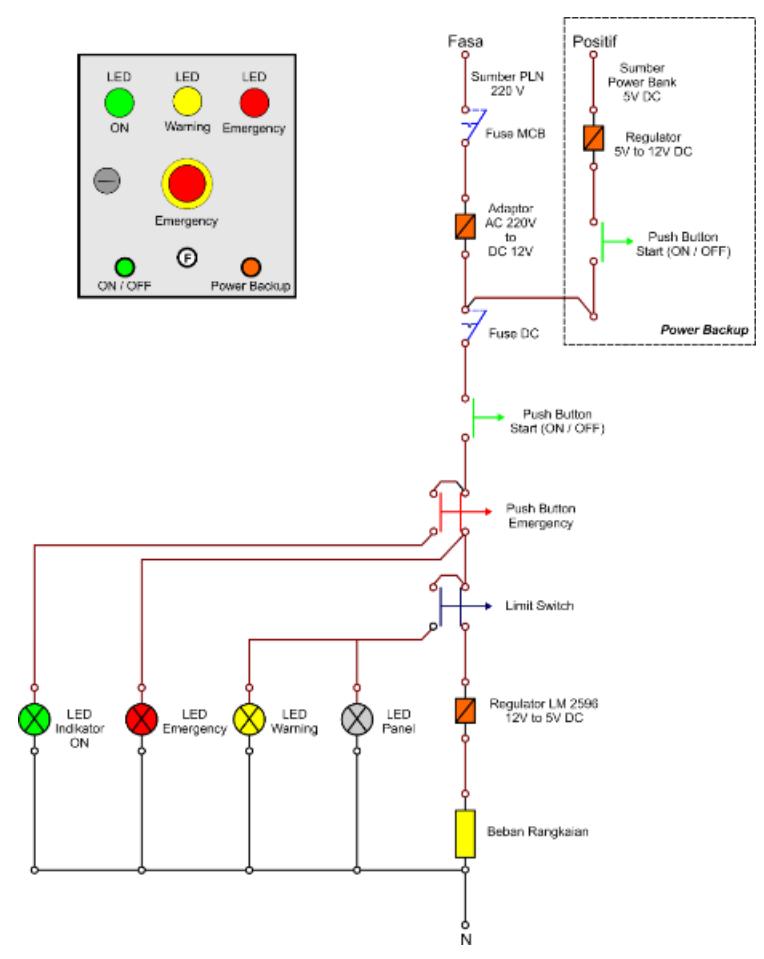

Gambar 7 menunjukkan rangkaian kelistrikan yang digunakan. Rangkaian ini dirancang sebagai pengaman kelistrikan yang digunakan. Sistem instrumentasi dirancang dengan tujuan untuk mengoptimalkan pengambilan data sesuai dengan prototipe sistem mekanik yang telah dibuat. Perancangan sistem didasarkan pada hasil pengujian dan verfikasi sensor yang dilakukan.
3 Hasil & Diskusi
Untuk mengetahui performa sistem peringatan dini berbasis Internet of Things pada bendungan ini dilakukan serangkaian pengujian. Di antaranya adalah pengujian pembacaan sensor dan juga delay pengiriman data melalui perantara Internet of Things.
4 Uji Pembacaan Data Sensor
Pengujian ini dilakukan untuk mengetahui tingkat akurasi data hasil pembacaan sensor dibandingkan dengan data sensor yang telah dikirimkan ke media informasi menggunakan Internet of Thing. Pengujian dilakukan pada data sensor ultrasonik, waterflow dan DHT22. Data pada hardware diperoleh dari serial monitor dan LCD yang terpasang pada prototipe. Sedangkan pada platform Internet of Things data yang dibandingkan adalah data pada web server dan data pada aplikasi Android.
Gambar 8 menunjukkan data pembacaan sensor ultrasonik pada serial monitor, web server dan aplikasi Android. Pengambilan data dilakukan sebanyak 30 kali untuk meningkatkan akurasi kesimpulan yang diambil. Dapat terlihat pada Gambar 9, error yang dihasilkan dari antara data sebelum dan setelah dikirimkan melalui platform IoT adalah 0.

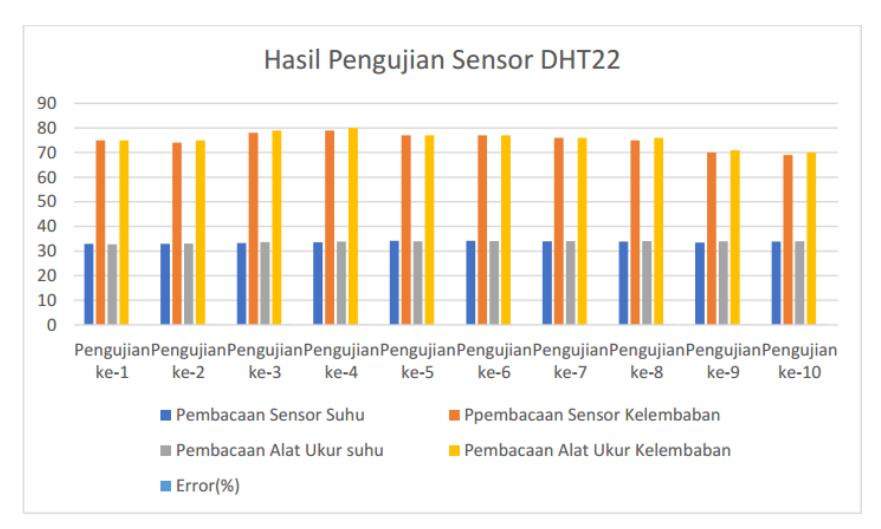

Gambar 8. Pengujian sensor DHT22 berbasis IoT

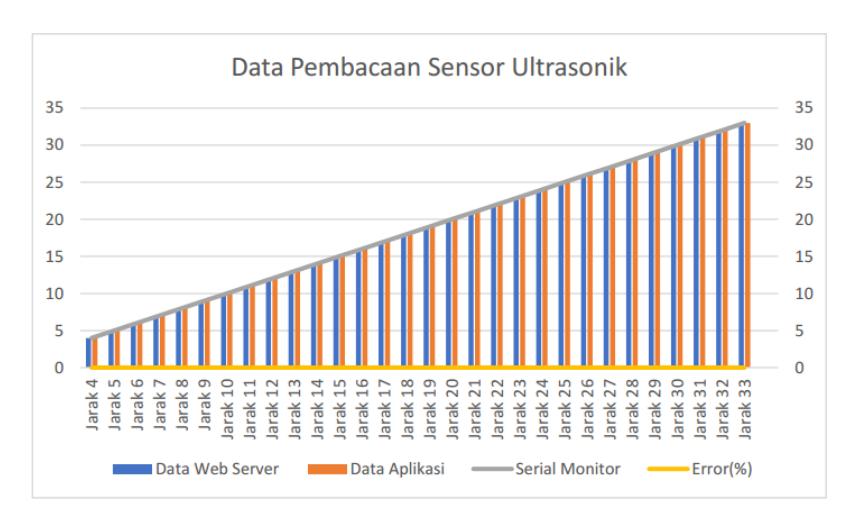

Gambar 9. Pengujian sensor ultrasonik berbasis IoT
Gambar 10 menunjukkan data pembacaan sensor waterflow pada serial monitor, web server dan aplikasi android. Terlihat bahwa tidak terdapat galat/error antara data sebelum dan sesudah dikirimkan melalui sistem Internet of Things.

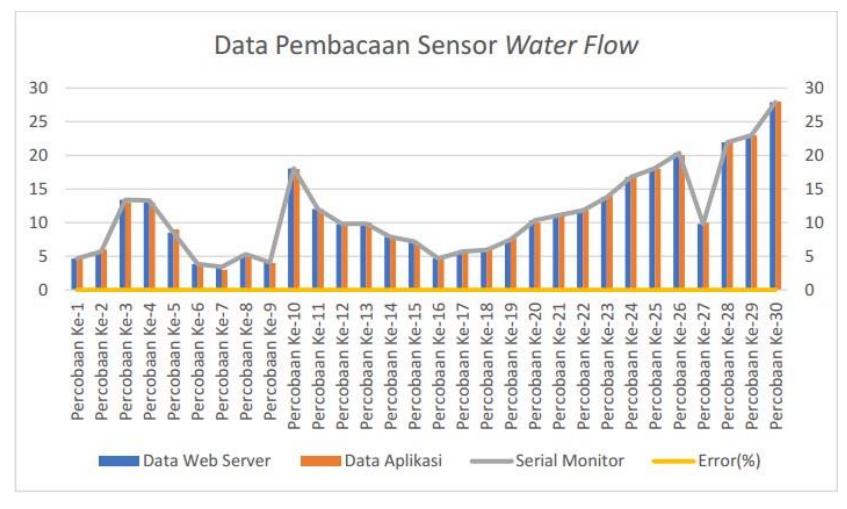

Gambar 10. Pengujian sensor water flow berbasis IoT

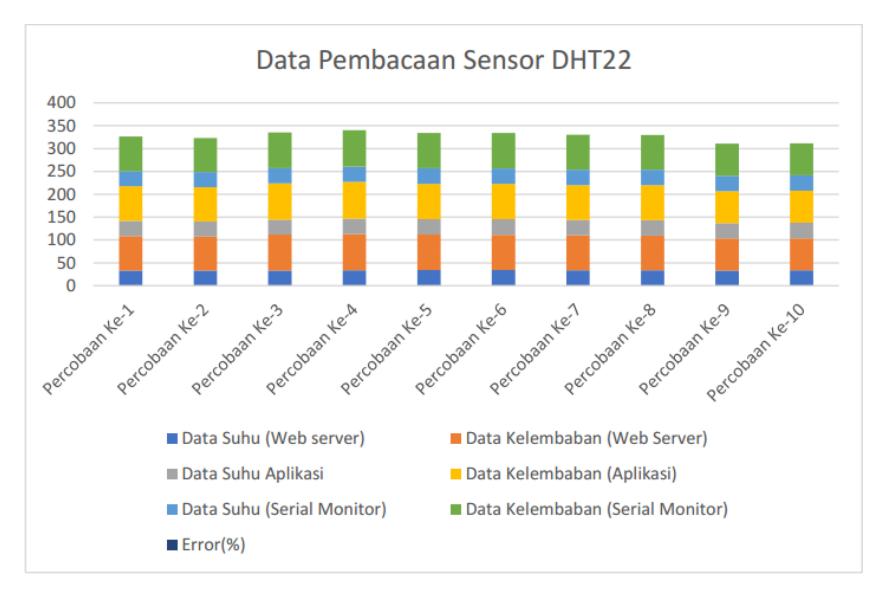

Gambar 11. Pengujian sensor DHT22 berbasis IoT
Gambar 11 menunjukkan data pembacaan suhu dan kelembapan menggunakan sensor DHT22 pada serial monitor, web server dan aplikasi Android. Terlihat bahwa tidak terdapat error antara data sebelum dan sesudah dikirimkan melalui sistem Internet of Things.
3.1 Uji Delay Pengiriman Data

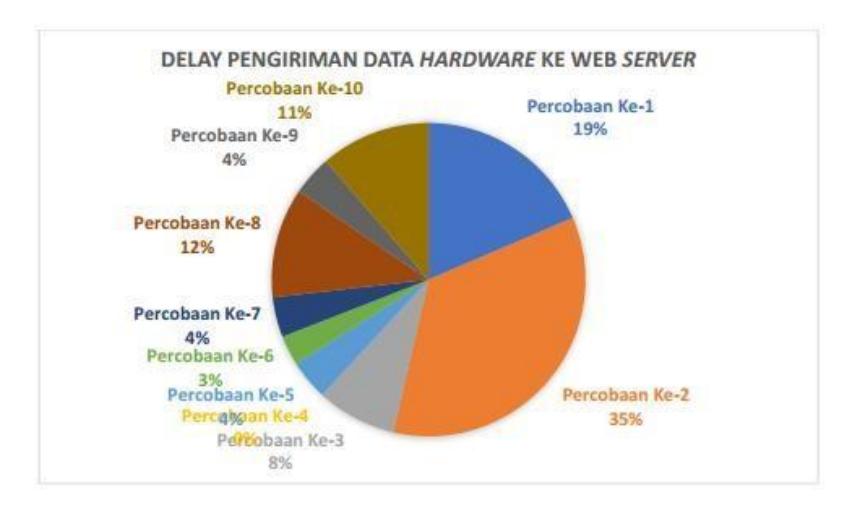

Hasil pengujian delay pengiriman data hardware ke web server dapat diketahui bahwa delay proses pengiriman data memiliki nilai rata-rata 3,7 detik. Data nilai rata-rata tersebut diperoleh setelah melakukan pengujian sebanyak 10 kali pengambilan data. Gambar 12 menunjukan hasil dari pengujian delay pengiriman data hardware ke web server.
Gambar 13 menunjukan hasil dari pengujian delay pengiriman data web server ke aplikasi. Besar waktu tunggu proses pengiriman data memiliki nilai rata-rata 5,7 detik. Data nilai rata-rata tersebut diperoleh setelah melakukan pengujian sebanyak 10 kali pengambilan data.

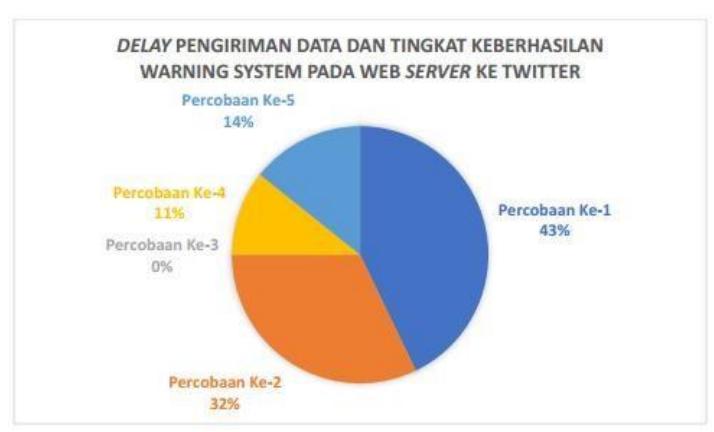

Gambar 14 menunjukan hasil dari pengujian waktu tunggu pengiriman data web server ke Twitter berbasis IoT. Besar waktu tunggu proses pengiriman data memiliki nilai rata-rata 5,6 detik dengan tingkat keberhasilan warning system 100%. Data nilai rata-rata tersebut diperoleh setelah melakukan pengujian sebanyak 5 kali pengulangan.
Gambar 12. Grafik time delay pengiriman data hardware ke web server berbasis IoT

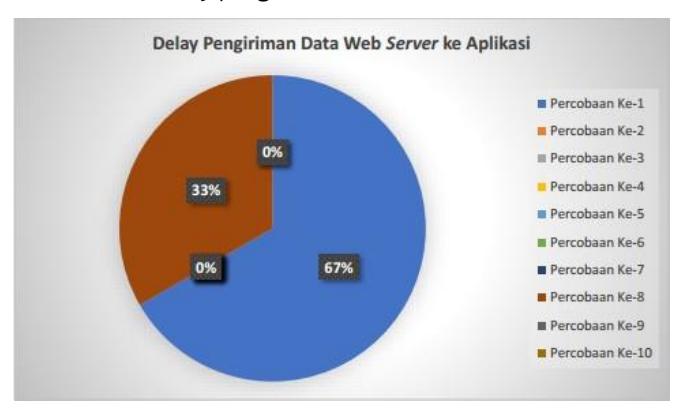

Gambar 13. Grafik time delay pengiriman data web server ke aplikasi berbasis IoT
Gambar 14. Grafik pengujian time delay pengiriman data web server ke twitter berbasis IoT

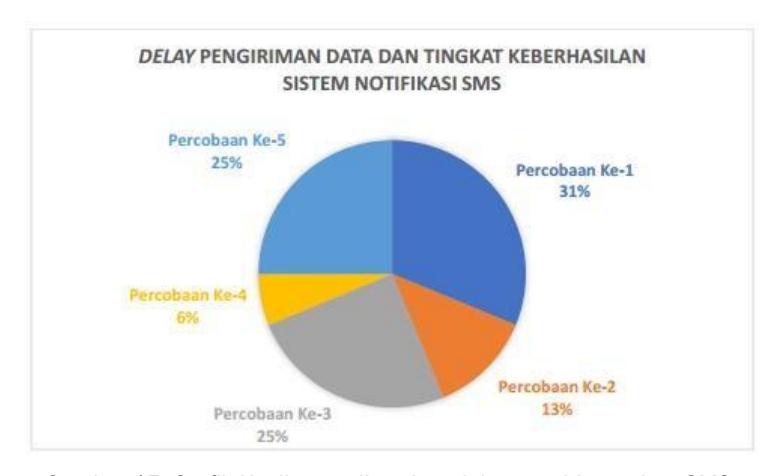

Gambar grafik 15 menunjukan hasil pengujian time delay pengiriman data melalui sms. Waktu tunggu proses pengiriman data memiliki nilai rata-rata 3 detik dengan tingkat keberhasilan system peringatan dini sebesar 100%. Data nilai rata-rata tersebut diperoleh setelah melakukan pengujian sebanyak 5 kali pengulangan.
Gambar 15. Grafik Hasil pengujian time delay pengiriman data SMS
Setelah dilakukan pengujian pada sistem IoT yang telah dirancang, diperoleh hasil data pengujian pembacaan sensor dalam persentase error sama dengan 0%. Pengujian hasil waktu tunggu proses pengiriman data dan notifikasi berada pada range 0 - 30 detik. Maka dari itu sistem IoT dapat bekerja dengan baik, hal tersebut dibuktikan dengan persentase nilai error 0% dan time delay yang berada pada rentang 0 - 30 detik.
5 Kesimpulan
Pada makalah ini disajikan perancangan prototipe sistem monitoring bendungan berbasis Internet of Things. Sistem monitoring dirancang menggunakan web server ThingSpeak dengan media informasi menggunakan web, twitter, dan aplikasi android. Uji performansi sistem menunjukkan tingkat keberhasilan monitoring mencapai 100%, sedangkan delay pengiriman informasi mencapai 1 - 30 detik.
Berdasarkan pengujian yang telah dilakukan dapat disimpulkan bahwa sistem monitoring berbasis Internet of Things dapat digunakan sebagai sistem peringatan dini (early warning system) pada bendungan. Peringatan kondisi bendungan dapat diinformasikan secara efektif, cepat, dan massal.
Penelitian selanjutnya yang dapat dilakukan adalah penerapan IoT pada berbagai sistem yang lain dan juga implementasi perancangan yang dibuat dengan melakukan penyesuaian jenis sensor dan aktuator yang digunakan.
