Prototipe Alat Monitoring Suhu dan Sistem Kontrol pada Trainer Refrigerasi Berbasis Raspberry Pi 3 B+

Published: | DOI: 10.5614/joki.2024.16.1.1 | Vol 16, Issue 1 (2024)

Authors

Abstract

A refrigeration trainer is a working model of an existing system intended to support student learning in the characterization of refrigeration systems, especially their temperature profile. There are many ways to monitor temperature in refrigeration trainers, such as by implementing a temperature monitoring and control system based on Raspberry Pi 3 B +. This project uses the DS18B20 sensor and Raspberry Pi 3 B+ microprocessor. This system has various features such as temperature monitoring, on/off control for fans and compressors, online and offline data storage, and remote control. After 4 hours of testing, the prototype looked stable without any sudden increase or decrease in temperature values for all measurement point parameters. In addition, the error percentage value which is less than 10% shows that the DS18B20 temperature sensor used provides the best accuracy value and is considered adequate for this prototype.

Keywords

Raspberry pi; Trainer; Refrigeration; PID controller; Microprocessor; Temperature control; Controller (irrigation); Real-time computing; Simulation; Computer science; Engineering; Automotive engineering; Embedded system; Computer hardware; Operating system; Control engineering; Mechanical engineering; Internet of Things

Pendahuluan

Trainer refrigerasi dirancang sebagai alat bantu mengajar mengenai model kerja pada sistem refrigerasi yang sebenarnya. Trainer refrigerasi yang dimiliki jurusan Teknik Refrigerasi dan Tata Udara Polban digunakan untuk keperluan praktik mata kuliah Instalasi Sistem Refrigerasi (ISR), pada semester 3 untuk mahasiswa D3. Komponen penting dalam trainer ini adalah condensing unit (dengan kompresor dan kondensor), pipa kapiler sebagai pengatur laju aliran, serta evaporator. Trainer ini juga dilengkapi dengan komponen tambahan kelistrikan (voltmeter, amperemeter), lampu indikator, pressure gauge, dan high low pressure (HLP) controller.

Salah satu hal penting dalam penggunaan trainer refrigerasi adalah pemantauan suhu yang mana nantinya akan digunakan untuk mengetahui nilai suhu yang dicapai pada titik tertentu di trainer refrigerasi [8]. Pada trainer refrigerasi, kompresor bisa saja didapati bekerja terlalu berat yang menyebabkan kompresor menjadi rusak, sehingga kompresor perlu dimatikan jika suhu sudah dirasa melebihi nilai yang sewajarnya. Selain itu pada pipa suction seringkali didapatkan cairan yang menetes dikarenakan terjadinya proses kondensasi, maka diperlukan juga fan untuk mengatasi cairan yang menetes tersebut. Oleh karena itu, alat monitoring

suhu dan sistem kontrol pada trainer refrigerasi ini harus dapat memantau suhu pada titik-titik yang diperlukan, dan juga mengontrol kompresor serta fan.

Selama ini proses pengujian dan monitoring trainer refrigerasi masih dilakukan secara manual. Sehingga data pengukuran kinerja sistem refrigerasi pada trainer belum diperoleh secara optimal. Berdasarkan masalah yang telah dipaparkan, maka dapat disimpulkan bahwa alat monitoring suhu dan sistem kontrol diperlukan pada trainer refrigerasi. Pemanfaatan Raspberry Pi untuk proses monitoring sistem secara real time telah banyak diimplementasikan dan dianggap efektif dalam mencapai kinerja sistem menjadi lebih efektif dan efisien [1], [2], [3], [4], [5], [10], [11], [12], [13]. Sehingga sistem monitoring trainer refrigerasi secara online dapat menjadi salah satu solusi guna meningkatkan efektivitas sistem dalam pengambilan data. Prototipe ini diharapkan menjadi solusi untuk membantu dalam pemantauan dan kontrol pada trainer refrigerasi.

Metode

1 Perancangan Perangkat Keras

Dalam perancangan perangkat keras, digunakan sensor DS18B20 yang merupakan salah satu jenis sensor suhu digital yang dapat mengukur suhu dengan akurasi baik dan dapat diandalkan [6]. Sensor ini menggunakan interface serial one-wire untuk berkomunikasi dengan mikrokontroler atau komputer, dan hanya memerlukan satu jalur koneksi untuk mentransfer data dan memberikan daya [14]. Sensor DS18B20 memiliki resolusi pengukuran suhu yang tinggi, yaitu hingga 12 bit, sehingga dapat mengukur suhu dalam kisaran -55°C hingga 125°C dengan akurasi 0,5°C pada kisaran suhu yang luas. Trainer sistem refrigerasi kompresi uap dengan sejumlah titik ukurnya ditampilkan secara skematik pada Gambar 1. Adapun titik ukur suhu dalam sistem ini yaitu:

  • 1. Suhu keluar evaporator
  • 2. Suhu masuk (suction) kompresor
  • 3. Suhu keluar (discharge) kompresor
  • 4. Suhu masuk kondensor
  • 5. Suhu keluar kondensor
  • 6. Suhu masuk ekspansi/kapiler
  • 7. Suhu keluar ekspansi/masuk evaporator
  • 8. Suhu kabin
16

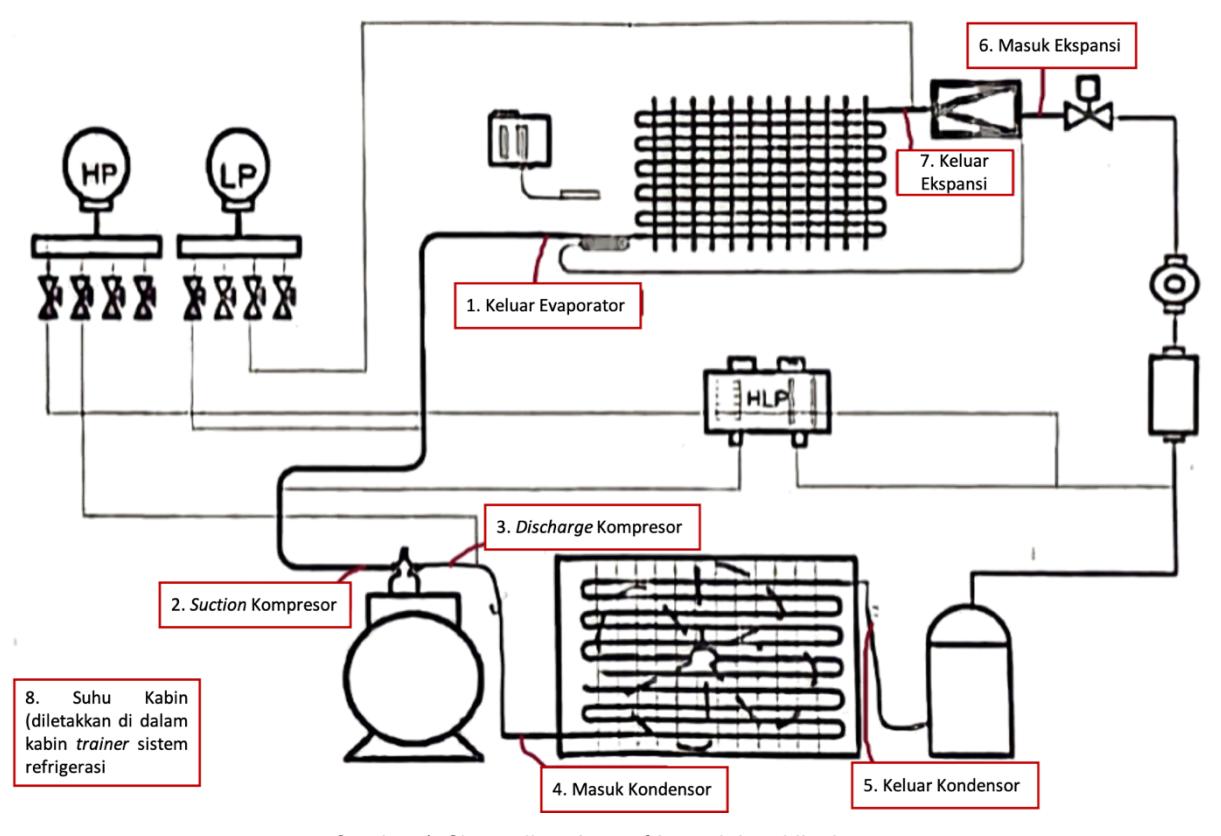

Gambar 1. Skematik trainer refrigerasi dan titik ukur sensor

Sementara itu, diagram pengkabelan dan skematik sistem elektronika prototipe ini ditunjukkan secara berurutan pada Gambar 2 dan Gambar 3.

4

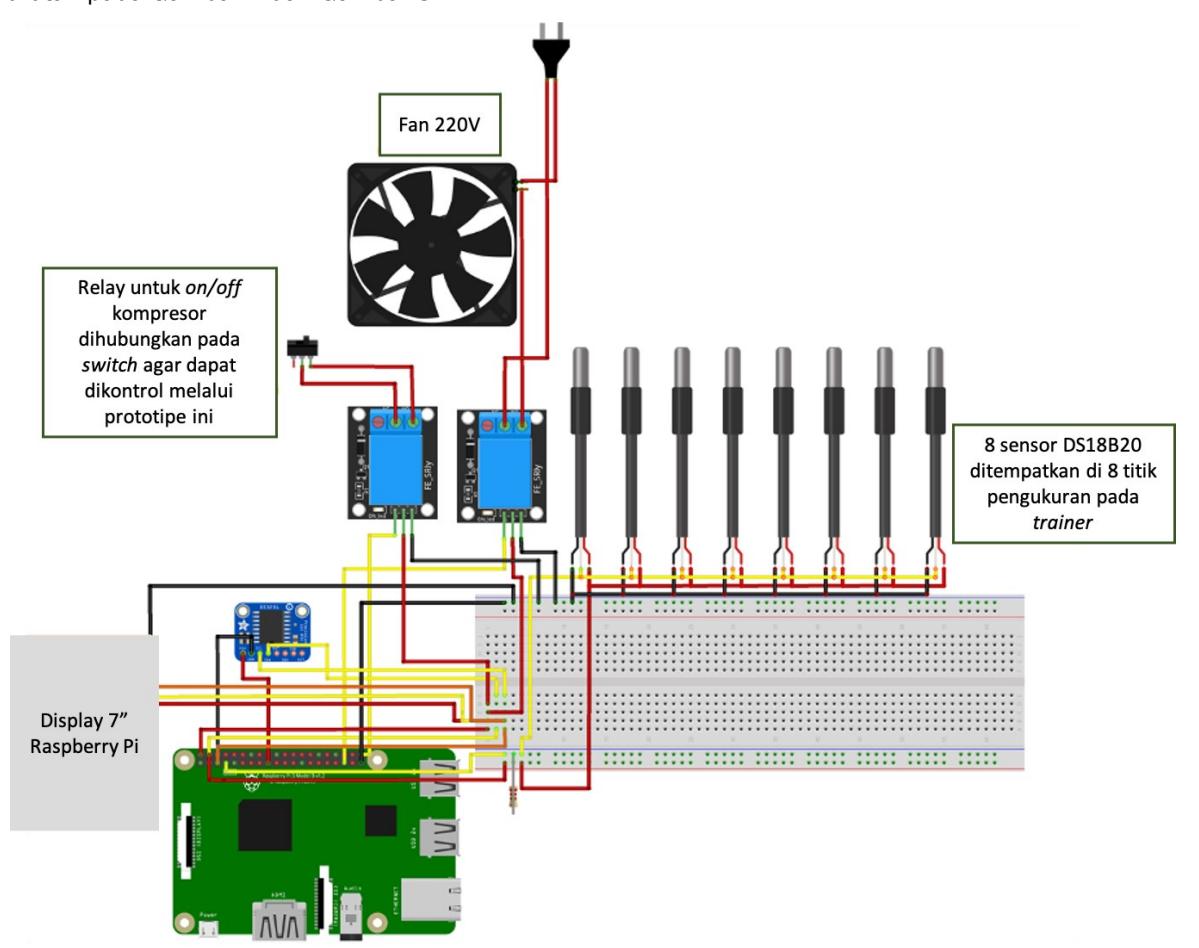

Gambar 2. Diagram pengkabelan sistem monitoring suhu dan kontrol trainer refrigerasi

6

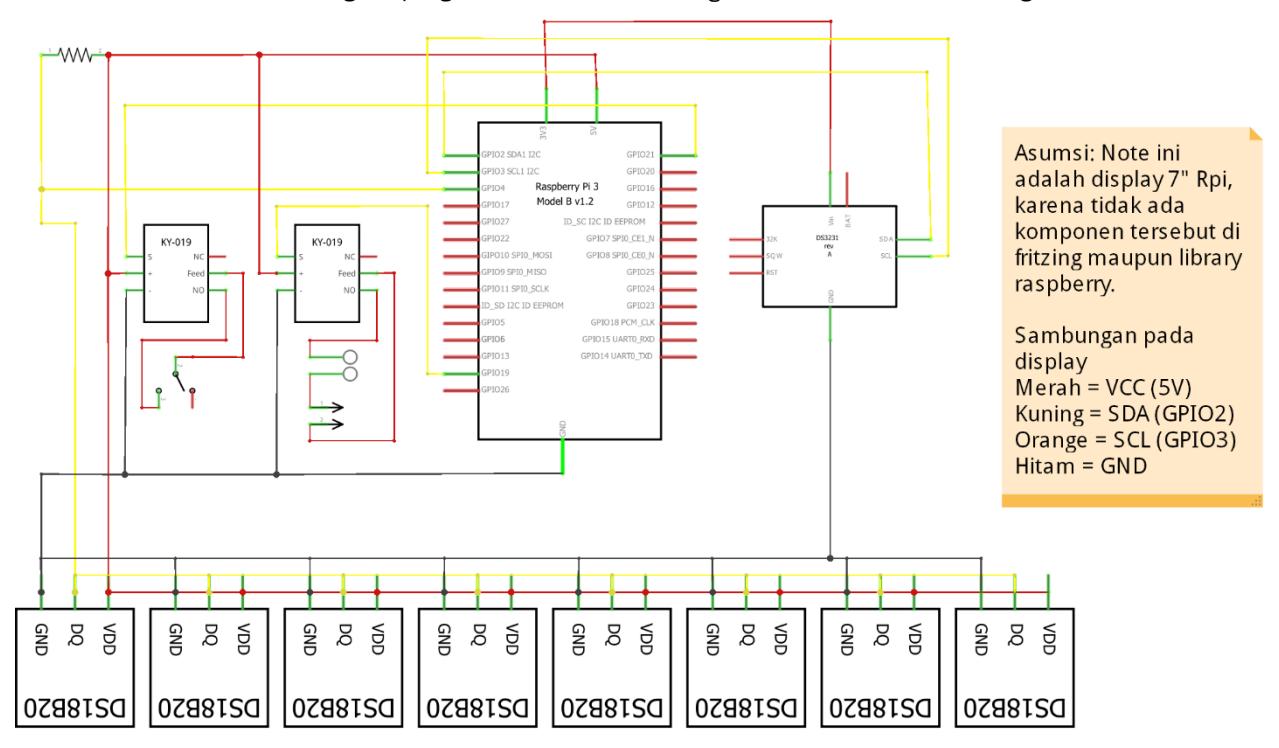

Gambar 3. Skematik elektronika sistem monitoring suhu dan kontrol trainer refrigerasi

https://doi.org/10.5614/joki.2024.16.1.1 E-ISSN: 2460-6340

2 Perancangan Perangkat Lunak

Perangkat lunak pada prototipe ini terdiri dari blok kontroler dan tampilan display. Hasil pembacaan sensor suhu di beberapa titik akan diolah oleh kontroler, yang kemudian ditampilkan bersamaan dengan status kontrol setiap komponen refrigerasi pada 7" display Raspberry Pi [7]. Selain itu, data hasil pembacaan suhu inipun dapat dikirimkan ke website dan aplikasi yang digunakan sebagai display monitoring jarak jauh. Diagram alir algoritma perangkat lunak prototipe ditampilkan pada Gambar 4.

5

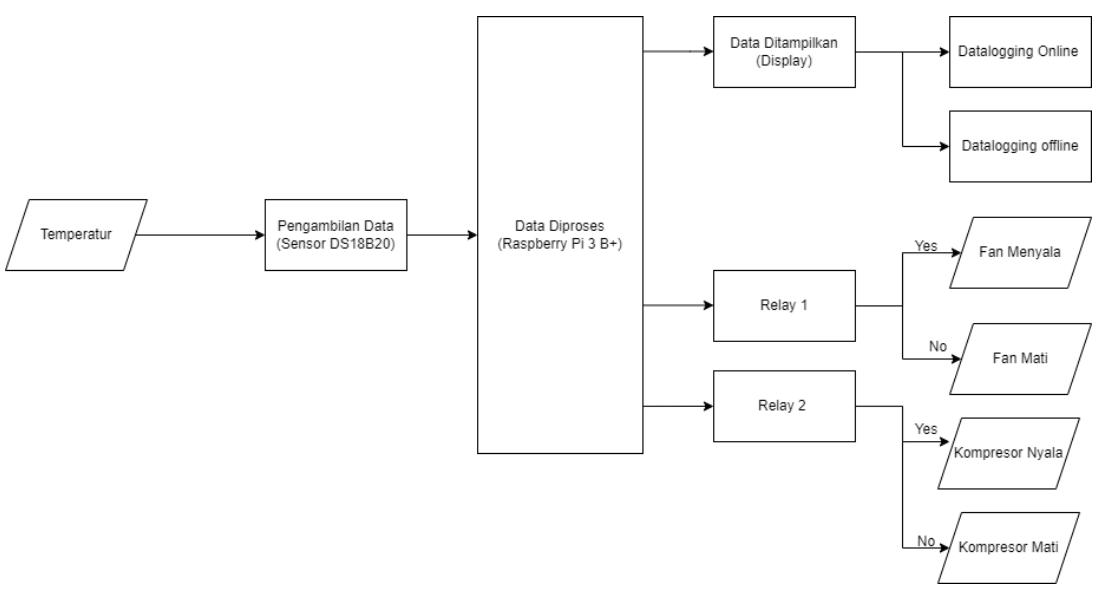

Gambar 4. Diagram alir algoritma perangkat lunak prototipe

Hasil & Diskusi

1 Hasil Perancangan Perangkat Keras

Perangkat keras sistem monitoring suhu trainer refrigerasi berbasis Raspberry Pi dikemas dengan menggunakan casing berbahan akrilik untuk melindungi hardware pada bagian dalam casing. Penggunaan casing juga bertujuan untuk memperindah tampilan dan memudahkan ketika ingin dipindahkan [9]. Hasil perancangan perangkat keras sistem ditunjukkan pada Gambar 5.

Gambar 5. Tampilan fisik perangkat keras prototipe

2 Hasil Perancangan Perangkat Lunak

Data hasil pengukuran suhu pada setiap titik pengukuran di trainer refrigerasi ditampilkan pada aplikasi khusus yang telah dirancang guna memudahkan pengguna dalam melakukan monitoring suhu trainer refrigerasi. Seluruh data hasil pengukuran suhu ini dapat pula disimpan dalam format file .xlsx. Hasil perancangan perangkat lunak untuk monitoring suhu trainer refrigerasi ditunjukkan seperti pada Gambar 6.

Gambar 6. Tampilan perangkat lunak monitoring suhu trainer refrigerasi

Selain monitoring, pada aplikasi ini pun memungkinkan pengguna untuk mengontrol kondisi fan dan kompresor pada trainer refrigerasi. Kontrol kompresor bertujuan untuk menyalakan atau mematikan kompresor jika dirasa temperatur sudah melebihi batas maksimum suhu yang diharapkan. Sedangkan kontrol fan bertujuan untuk menyalakan atau mematikan fan. Penggunaan fan ini untuk menghilangkan tetesan air pada pipa suction yang mudah membeku. Tampilan aplikasi untuk mengontrol fan dan kompresor ditunjukkan pada Gambar 7.

Gambar 7. Tampilan perangkat lunak untuk kontrol fan dan kompresor

Hasil monitoring temperatur trainer refrigerasi dapat pula diakses meski pengguna tidak berada di dekat alat monitoring temperature melalui website Ubidots. Pada website ini data yang diterima dapat ditampilkan berupa grafik seperti pada Gambar 8 di bawah ini. Kemudian untuk melakukan kontrol sistem secara keseluruhan dari jarak jauh, dapat menggunakan aplikasi smartphone RaspController, atau bisa juga melalui website remote.it untuk address yang kemudian dapat digunakan pada VNC Viewer dari jarak manapun.

Website dan aplikasi yang telah dijelaskan seluruhnya bisa diakses pada smartphone maupun personal computer, terkecuali untuk RaspController yang hanya dapat digunakan pada smartphone.

4

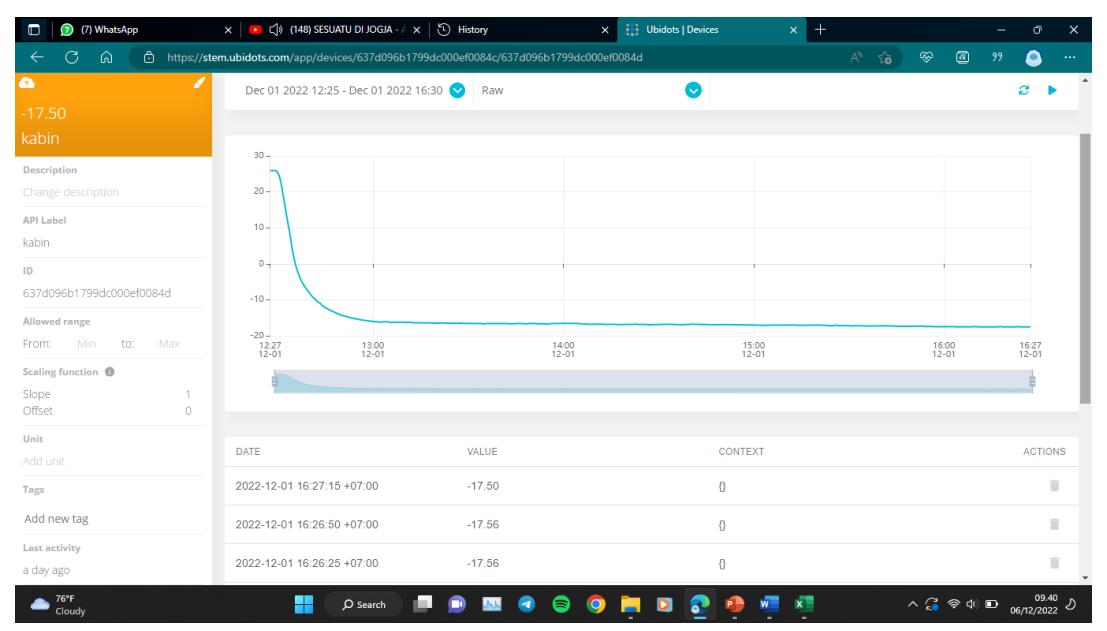

Gambar 8. Tampilan monitoring suhu trainer refrigerasi melalui website Ubidots

3 Hasil Pengujian Sistem

Pengujian sistem dilakukan selama 4 jam dengan mengambil data suhu pada seluruh titik pengukuran di trainer refrigerasi seperti pada Gambar 9.

8

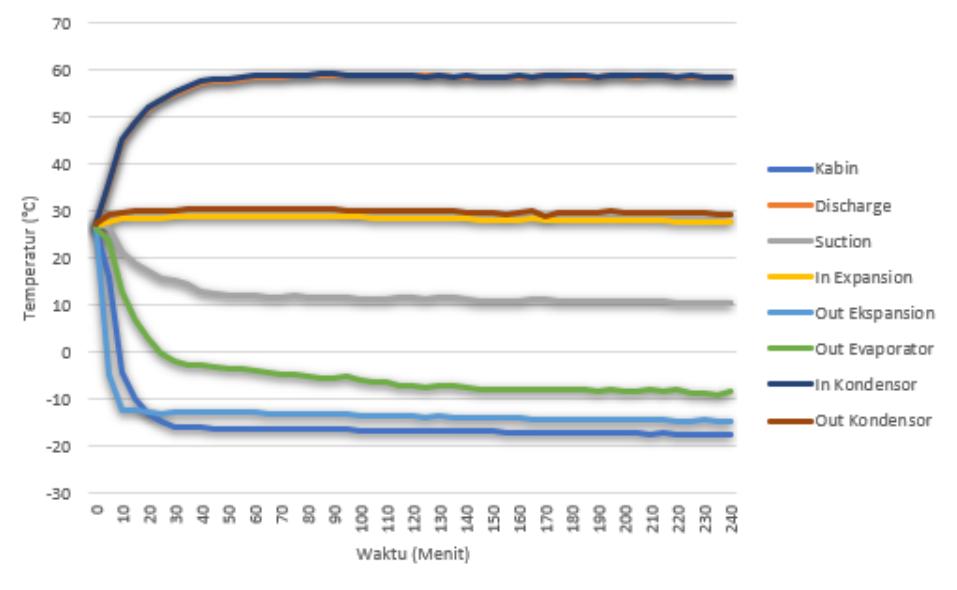

Gambar 9. Grafik hasil pengujian sistem

Pada gambar di atas dapat dilihat bahwa waktu transien setiap titik pengukuran yang berbeda-beda menunjukkan adanya proses pengoperasian sistem refrigerasi yang bersifat sekuensial. Adapun nilai suhu setiap titik pengukuran setelah masa transien yang ditunjukkan pada gambar telah relatif stabil dengan toleransi variasi suhu sekitar 0,5 oC. Nilai toleransi ini telah sesuai dengan spesifikasi sensor suhu DS18B20 yang digunakan. Sementara itu guna melihat keakuratan sensor DS18B20 yang digunakan, maka pada pengujian dilakukan pula perbandingan data suhu yang diperoleh saat diukur menggunakan sensor DS18B20 dengan termometer digital [15]. Persentase selisih (error) pengukuran dari keduanya dapat dilihat pada Gambar 10.

3

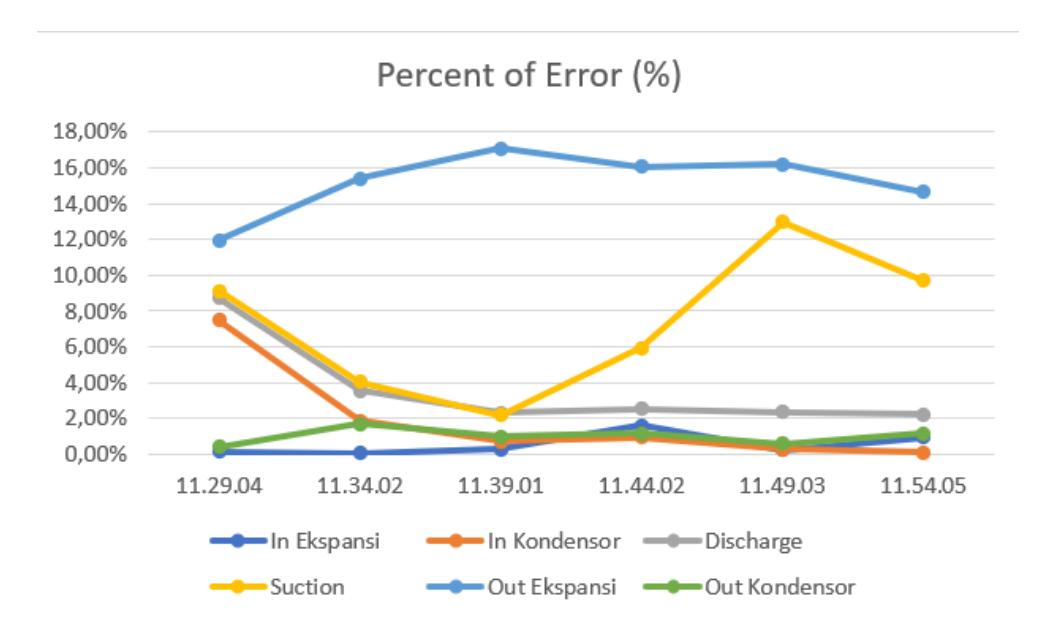

Gambar 10. Grafik hasil selisih pengukuran sensor dengan termometer digital

Berdasarkan hasil perbandingan pengukuran suhu menggunakan sensor DS18B20 dengan thermometer digital terlihat bahwa masih adanya perbedaan hingga mencapai 17% untuk pengukuran suhu keluar ekspansi. Hal ini dapat terjadi karena pemasangan sensor yang tidak terisolasi secara sempurna sehingga nilai suhu yang terbaca telah tercampur dengan suhu lingkungan. Selain itu, persentase error yang cukup tinggi ini dapat pula disebabkan karena adanya gangguan jaringan pada saat pengiriman data sensor secara online, sehingga data suhu yang terbaca tidak bersifat real time. Analisis terkait gangguan jaringan (delay komunikasi) pada pengiriman data secara online akan dibahas lebih detail pada publikasi terpisah. Sementara itu, persentase error untuk pembacaan sensor suhu DS18B20 di titik pengukuran yang lainnya terbilang cukup rendah yakni di bawah 10%. Solusi lain yang dapat ditawarkan di penelitian selanjutnya guna meminimalisir nilai persentase error pengukuran ini yaitu dengan melakukan pemodelan error secara matematis yang dapat dianalisis lebih lanjut guna menghasilkan suatu nilai faktor koreksi agar hasil pengukuran menjadi lebih akurat.

Kesimpulan

Prototipe alat monitoring suhu dan sistem kontrol pada trainer refrigerasi berhasil dibuat dengan kendali Raspberry Pi 3 B+ dan sensor suhu DS18B20. Prototipe ini dapat mengukur suhu di 8 titik pengukuran dan berhasil mengirimkannya secara paralel untuk ditampilkan pada display raspberry dan website sebagai display monitoring jarak jauh. Hasil pengujian prototipe selama 4 jam terlihat stabil tanpa adanya kenaikan ataupun penurunan nilai suhu secara tiba-tiba pada seluruh parameter titik pengukuran. Sehingga dapat dikatakan bahwa kontinuitas alat prototipe ini cukup baik. Selain itu, nilai persentase error sebesar kurang dari 10% untuk pengukuran suhu di hampir seluruh titik pengukuran menunjukkan bahwa sensor suhu DS18B20 yang digunakan memberikan nilai akurasi terbaik dan dianggap memadai untuk prototipe ini.

Ucapan Terima kasih

Penelitian ini terwujud dengan dukungan dana dari Politeknik Negeri Bandung pada hibah Penelitian Terapan no. B/92.45/PL1.R7/PG.00.03/2023.
