Prediksi Tekanan Uap Dan Volume Molar Senyawa Hidrokarbon Dengan Persamaan Tingkat Keadaan

Ratnawati Ratnawati; Aryadi Suwono; H.M Samudro

Prediksi Tekanan Uap Dan Volume Molar Senyawa Hidrokarbon Dengan Persamaan Tingkat Keadaan

Published: 1996-01-01 | Vol 11, Issue 3 (1996)

Authors

Ratnawati Ratnawati

Aryadi Suwono

H.M Samudro

Abstract

Vapor pressures and saturated liquid molar volumes of hydrocarbons up to n-C16 were predicted using equations of states. The equations of states used were Redlich-Kwong (RK), Mohsen Nia et al.-Redlich-Kwong (MRK), Saave-Redlich-Kwong (SRK), and Peng-Robinson (PR). The calculated values were compared to the experimental data extracted from various sources. The results indicated that PR eos was superior among the others.

1. PENDAHULUAN

Perhitungan kelarutan suatu zat, baik berupa padat, cair maupun gas di dalam pelarut cair ataupun gas pada prinsipnya menggunakan konsep kescimbangan fasa. Konsep ini juga digunakan pada perhitungan distilasi dan ekstraksi.

Persamaan keadaan banyak digunakan dalam perhitungan keseimbangan fasa uap-cair, baik pada tekanan rendah maupun tinggi. Hal ini disebabkan oleh kesederhanaan persamaan keadaan itu, disamping ketepatannya [1]. Perhitungan keseimbang-an fasa dengan persamaan keadaan ditentukan oleh dua faktor, yaitu tekanan uap dan aturan pencampuran [2]. Pemilihan persamaan yang akan digunakan sebaiknya berdasarkan pada ketepatan persamaan ter-sebut untuk memprediksi sifat-sifat termodinamika komponen penyusun campuran. Pemilihan ini ber-dasarkan pada kesesuaian hasil prediksi dengan data percobaan. Data sifat termodinamika senyawa murni hasil percobaan yang paling banyak dan mudah diperoleh adalah tekanan uap jenuh dan volume molar cair jenuh.

Pada tulisan ini akan digunakan persamaan keadaan dengan dua dan tiga parameter. Persamaan dengan dua parameter yang digunakan adalah Redlich-Kwong (RK) dan Redlich-Kwong yang telah dimodifikasi oleh Mohsen-Nia et al (MRK) [3], sedang yang memiliki tiga parameter adalah Soave-Redlich-Kwong (SRK) dan Peng-Robinson (PR). Bentuk dari keempat persamaan tersebut dapat dilihat pada tabel 1. Pada tabel tersebut, notasi R, P, T dan $\omega$ masing-masing menyatakan konstanta gas universal, tekanan, temperatur absolut dan acentric factor. Subsrip c dan r masing-masing menunjukkan keadaan kritik dan tereduksi.

Tebel 1 Persamaan Keadaan yang Digunakan

Pers.Keadaan	Bentuk		Parameter
RK	\[P = \frac{RT}{v - b} - \frac{a}{T^{0.5}v(v + b)}\]	(1)	\[a = 0.42748R^2 T_c^{2.5} / P_c\]
			\[b = 0.08664RT_c/P_c\]
MRK	\[P = \frac{RT(v + 1,3191b)}{v - b} - \frac{a}{T^{0,5}v(v + b)}\]	(2)	\[a = 0.48748R^{2}T_{c}^{2.5}/P_{c}\] \[b = 0.064662RT_{c}/P_{c}\]
	\[Y = \frac{1}{v-b} \frac{1}{T^{0.5}v(v+b)}\]
SRK	\[P = \frac{RT}{v - b} - \frac{a\alpha}{v(v + b)}\]	(3)	$a = 0.42748R^2T_c^2/P_c$
SRK	v-b \(v(v+b)	(-)	$b = 0.08664RT_c/P_c\)$
,			\[\alpha = \left[1 + \left(0,48508 + 1,55171\omega - 0,1561\omega^2\right)\right]\]
			$\left(1-T_r^{0,5}\right)^2$
PR	RT αα	(4)	$a = 0.45724R^2T_c^2/P_c$
1	\[P = \frac{RT}{v-b} - \frac{a\alpha}{v(v+b) + b(v-b)}\]	(4)	\[\begin{cases} a = 0,45724R^2T_c^2/P_c \\ b = 0,07780RT_c/P_c \end{cases}\]
			\[\alpha = \left[1 + \left(0,37464 + 1,54226\omega - 0,26992\omega^2\right)\right]\]
			$\left[1-T_{r}^{0,5}\right]^{2}$
	1

2. TEKANAN UAP DAN VOLUME MOLAR

Fasa cair dari suatu senyawa murni berada dalam keadaan keseimbangan dengan fasa uap pada tekanan uap jenuhnya. Secara termodinamik, keadaan keseimbangan ini dapat dirumuskan dengan kriteria isofugasitas antara fasa cair dan uap [4].

\[f^{V} = f^{L} \tag{5}\] dengan f' dan f' masing-masing adalah fugasitas komponen murni pada fasa cair dan uap. disebut Koefisien fugasitas ($\phi$) didefinisikan sebagai rasio antara fugasitas dengan tekanan, f/P, sehingga persamaan (5) dapat ditulis sebagai:

\[P^{\nu}\phi^{\nu} = P^{L}\phi^{L} \tag{6}\] dengan $P^V$ dan $P^L$ adalah tekanan untuk fasa cair dan uap. Pada keadaan keseimbangan uap-cair, tekanan kedua fasa adalah sama,

\[P = P^{V} = P^{L} \tag{7}\]

Koefisien fugasitas, $\phi$, dapat diturunkan dari persamaan keadaan melalui hubungan :

\[\ln \phi = \frac{1}{RT} \left[ \int_{0}^{P} \left( v - \frac{RT}{P} \right) dP \right]\] (8)

dengan $\nu$ adalah konstanta volume molar gas. Koefisien fugasitas yang diturunkan dari berbagai persamaan keadaan ditampilkan pada tabel 2.

Jadi pada intinya dalam persoalan ini ada tiga persamaan, yaitu

\[\phi^{V}\bigg(T, P, v^{V}\bigg) = \phi^{L}\bigg(T, P, v^{L}\bigg) \tag{9}\]

\[P = P^{V}\left(T, v^{V}\right) \tag{10}\]

\[P = P^{L}\left(T, v^{L}\right) \tag{11}\] dengan empat bilangan anu, yaitu T, P, $v^V$ dan $v^L$. Besaran $v^V$ dan $v^L$ masing-masing menyatakan volume molar untuk fasa uap dan cair.

Dengan menetapkan salah satu variabel, misalkan T, maka tekanan uap maupun volume molar dapat dihitung dengan cara menyelesaikan ketiga persamaan tersebut secara simultan. Langkah-langkah penyelesaian ketiga persamaan itu dapat dilihat pada diagram alir yang ditampilkan pada gambar 1. $v^V$ dan $v^L$

Tabel 2 Koefisien Fugasitas untuk Komponen Murni

Besselfening	$\ln\phi$
RK	\[z - 1 - \ln \left[ z \left( 1 - \frac{b}{v} \right) \right] - \frac{a}{bRT^{1,5}} \ln \left( 1 + \frac{b}{v} \right)\]	(12)
MRK	$z - 1 - \ln z - 2{,}3191\ln\left(1 - \frac{b}{v}\right) - \frac{a}{bRT^{1,5}}\ln\left(1 + \frac{b}{v}\right)$	(13)
SRK	\[z - 1 - \ln \left[ z \left( 1 - \frac{b}{v} \right) \right] - \frac{a \alpha}{bRT} \ln \left( 1 + \frac{b}{v} \right)\]	(14)
PR ,	\[z - 1 - \ln \left[ z \left( 1 - \frac{b}{v} \right) \right] - \frac{a \alpha}{2\sqrt{2} bRT} \ln \left[ \frac{v + \left( 1 + \sqrt{2} \right) b}{v + \left( 1 - \sqrt{2} \right) b} \right]\]	(15)

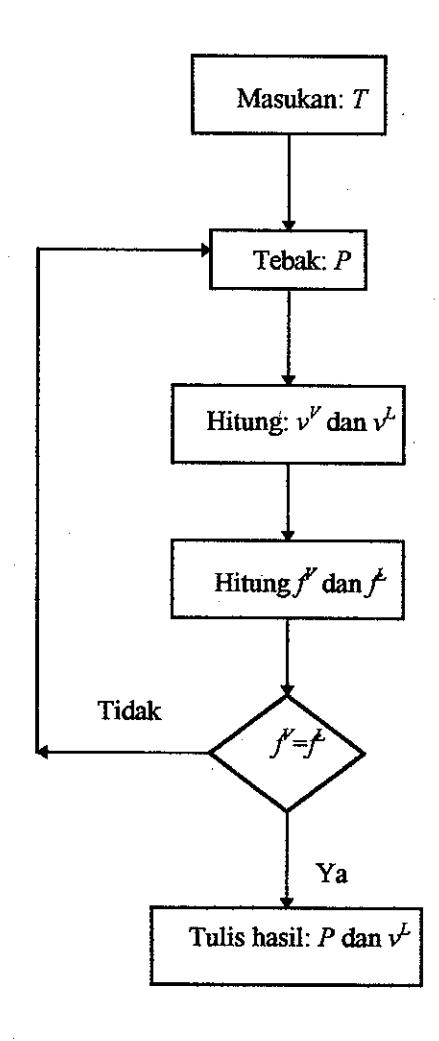

Gambar 1 Diagram Alir untuk Menghitung Tekanan Uap dan Volume Molar

masing-masing merupakan akar terbesar dan terkecil dari persamaan tingkat keadaan, yang merupakan bentuk kubik dari V. Selanjutnya koefisien fugasitas untuk fasa uap dan cair dihitung dengan menggunakan persamaan (12) sampai dengan (15), tergantung pada persamaan tingkat keadaan yang digunakan. Untuk koefisien fugasitas fasa uap, harga V yang digunakan adalah $V^{V}$, sedangkan untuk fasa cair $V^{L}$. Dengan menggunakan program komputer yang cukup sederhana persoalan ini dapat diselesaikan dengan mudah.

Untuk mengetahui seberapa tepat masing-masing persamaan tingkat keadaan untuk memprediksi tekanan uap jenuh dan volume molar cair jenuh, maka hasil perhitungan dibandingkan dengan data percobaan. Data ini diperoleh dari berbagai sumber. Pengujian dilakukan dengan cara menghitung deviasi yang didefinisikan sebagai:

\[\% Deviasi = \frac{X_{pred} - X_{exp}}{X_{exp}}\] (8)

dengan X adalah besaran yang dihitung, yaitu tekanan uap maupun volume molar. Subskrip pred dan exp masing-masing menunjukkan hasil prediksi dan percobaan.

3. DATA PERCOBAAN

Data data tekanan uap hasil percobaan untuk senyawa parafin $C_1$-$C_{16}$ tersedia pada berbagai literatur. Namun sebelum digunakan sebagai pembanding, data tersebut perlu "disaring". Menurut Wilsak dan Thodos, sebagaimana dikutip oleh Salerno et al. [1], plot $\log(P^{sat})$ vs 1/T akan menghasilkan garis lurus, tetapi pada temperatur tereduksi $(T_r)$ rendah plot tersebut berupa garis lengkung. Oleh karena itu data yang tidak mengikuti pola tersebut tidak digunakan.

berupa garis lengkung. Oleh karena itu data yang tidak mengikuti pola tersebut tidak digunakan.

Data volume molar cair jenuh hasil percobaan yang tersedia hanya untuk n -nonana. Hankinsen dan Thomson [5] mengusulkan rumus untuk volume molar cairan murni jenuh dan campurannya. Mereka menyatakan bahwa ketika rumus ini diuji dengan 2657 titik percobaan dari 97 jenis hidrokarbon murni dan 1851 titik untuk 103 jenis senyawa lain rumus ini hanya memberikan deviasi rata-rata 0,37%. dengan menggunakan data yang lebih baru. Salerno et. al.[1] memperoleh deviasi rata-rata 0,64%. menggunakan data volum molar n-nonana [6], penulis juga menguji rumus tersebut, dan mendapatkan deviasi rata-rata 0,25%. Oleh karena itu untuk menguii keempat persamaan keadaan di atas dalam memprediksi volume molar cair jenuh, digunakan rumus Hankinson dan Thomson (HT) sebagai pembimbing.

4. HASIL PERHITUNGAN DAN PEMBAHASAN

Sebagian dari hasil perhitungan disajikan dalam bentuk gambar. Pada gambar 2 dan 4 masing-masing ditampilkan harga tekanan uap dan volume molar cair jenuh hasil percobaan dan prediksi sebagai fungsi dari temperatur yang direduksi, T<sub>r</sub>. Deviasi tiap persamaan tingkat keadaan untuk memprediksi kedua sifat termodinamika tersebut disajikan pada gambar 3 dan 5.

Untuk prediksi tekanan uap, persamaan keadaan RK memberikan hasil sangat buruk, terutama untuk harga $T_f$ rendah. Hasil ini semakin tidak baik dengan meningkatnya rantai karbon. Hal ini dapat dilihat pada gambar 2 dan 4 serta tabel 3.

Hasil yang lebih baik ditunjukkan oleh persamaan tingkat keadaan MRK. Persamaan ini diusulkan oleh Mohsen -Nia et al [3], yang dimodifikasi bagian repulsif dari persamaan RK. Mereka menyatakan bahwa persamaan MRK ini lebih baik dari pada RK. Hasil prediksi tekanan uap seperti yang disajikan pada gambar 2 dan 4 juga membuktikan hal itu. Akan tetapi hasil prediksi MRK ini masih kalah baik dengan hasil persamaan SRK dan PR. Persamaan SRK dan PR. Persamaan SRK dan PR. Persamaan SRK juga merupakan modifikasi hasil persamaan RK, dengan bagian atraktifnya yang dimodifikasi. Demikian pula persamaan PR. Kedua persamaan terakhir ini memberikan hasil yang hampir sama. Kinerja kedua persamaan ini dalam memprediksi tekanan sangat bagus, dengan variasi rata-rata 1 sampai 7,4%. Ketepatan kedua persamaan ini hampir tidak dipengaruhi oleh T<sub>r</sub> maupun jumlah rantai karbon.

Untuk memprediksi volume molar cair jenuh, persamaan tingkat keadaan RK juga memberikan hasil yang kurang memuaskan. Harga molar volume cair jenuh hasil prediksi dengan persamaan ini kira-kira 30% lebih besar dari pada hasil percobaan. Ketiga persamaan yang lain, yang pada dasarnya merupakan modifikasi dari persamaan ini, memang memberikan hasil yang lebih baik, akan tetapi hasil persamaan SRK tidak jauh berbeda dengan RK.

meskipun persamaan PR merupakan persamaan yang terbaik untuk prediksi tekanan uap dan volume molar, akan tetapi persamaan ini memiliki tiga parameter. Demikian pula persamaan SRK. Untuk memprediksi sifat-sifat termodinamika campuran, penggunaan persamaan tingkat keadaan dengan tiga parameter menjadi lebih kompleks dari pada yang dengan dua parameter. Disamping itu, persamaan DRK dan PR memerlukan data acentric factor (w). Untuk molekulmolekul besar, atau senyawa-senyawa dengan tekanan uap sangat rendah, data ini sangat sulit diperoleh. Dalam hal ini tampaknya persamaan tingkat keadaan merupakan pilihan yang baik memprediksi sifat-sifat termodinamika komponen murni maupun campuran dari senyawa-senyawa dengan molekul besar

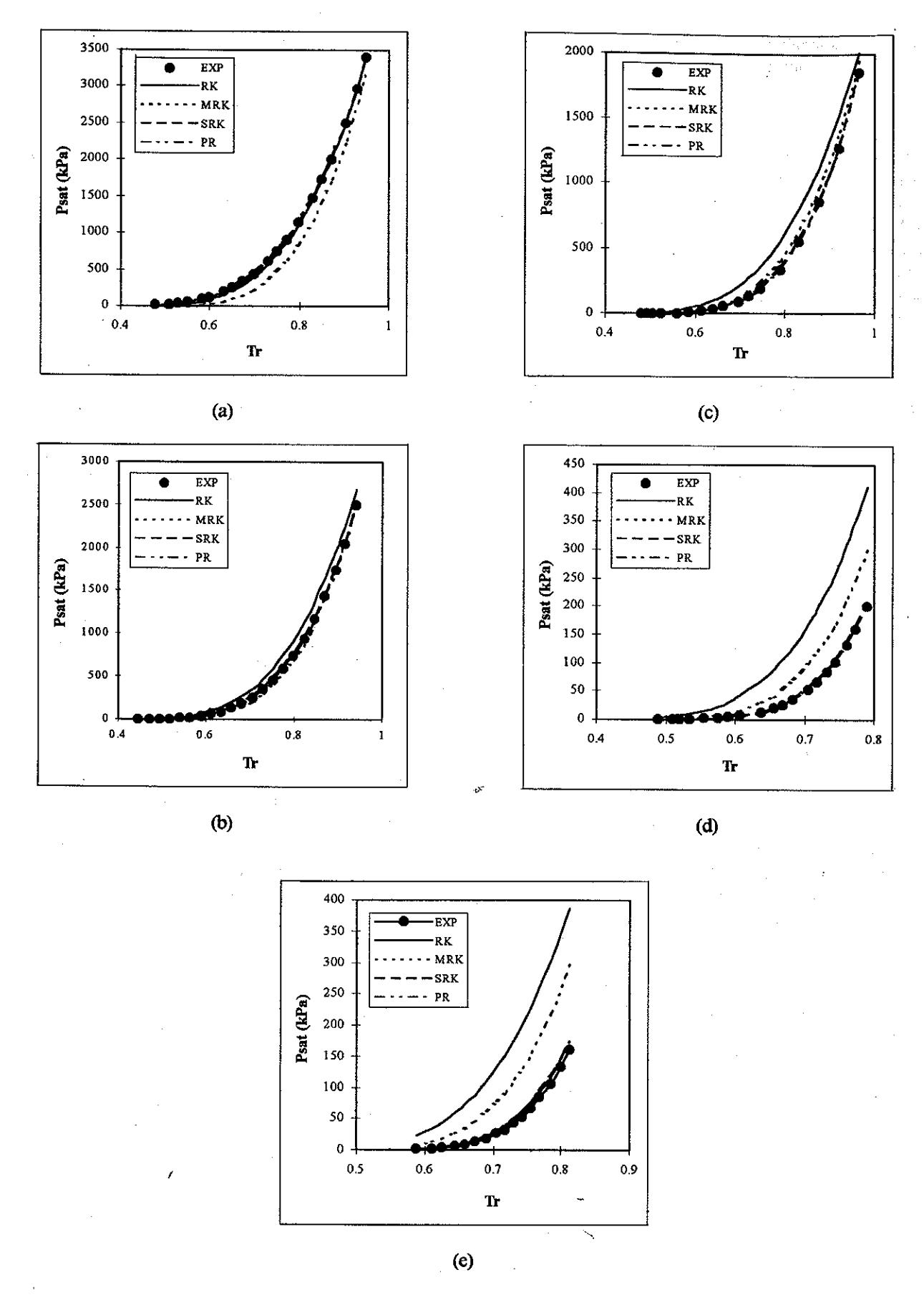

Gambar 2 Tekanan Uap Jenuh Hasil Percobaan dan Prediksi (a) Metana. (b) n-Butana. (c) n-Oktana. (d) n-Dodekana. (e) n-Heksadekana

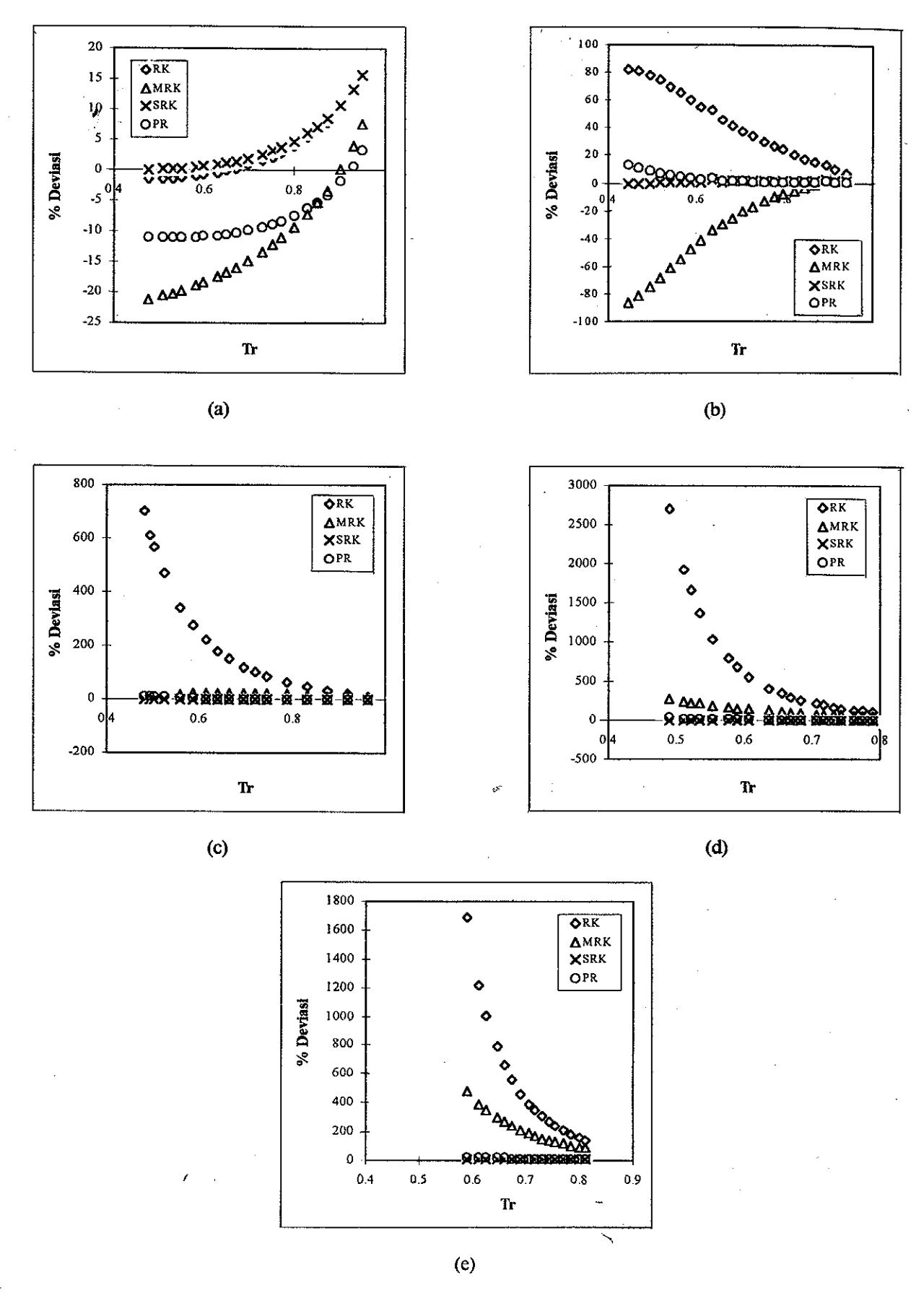

Gambar 3 Kinerja Berbagai Persamaan Keadaan dalam Memprediksi Tekanan Uap Jenuh (a) Metana. (b) n-Butana. (c) n-Oktana. (d) n-Dodekana. (e) n-Heksadekana

MESIN Vol. XI No. 3

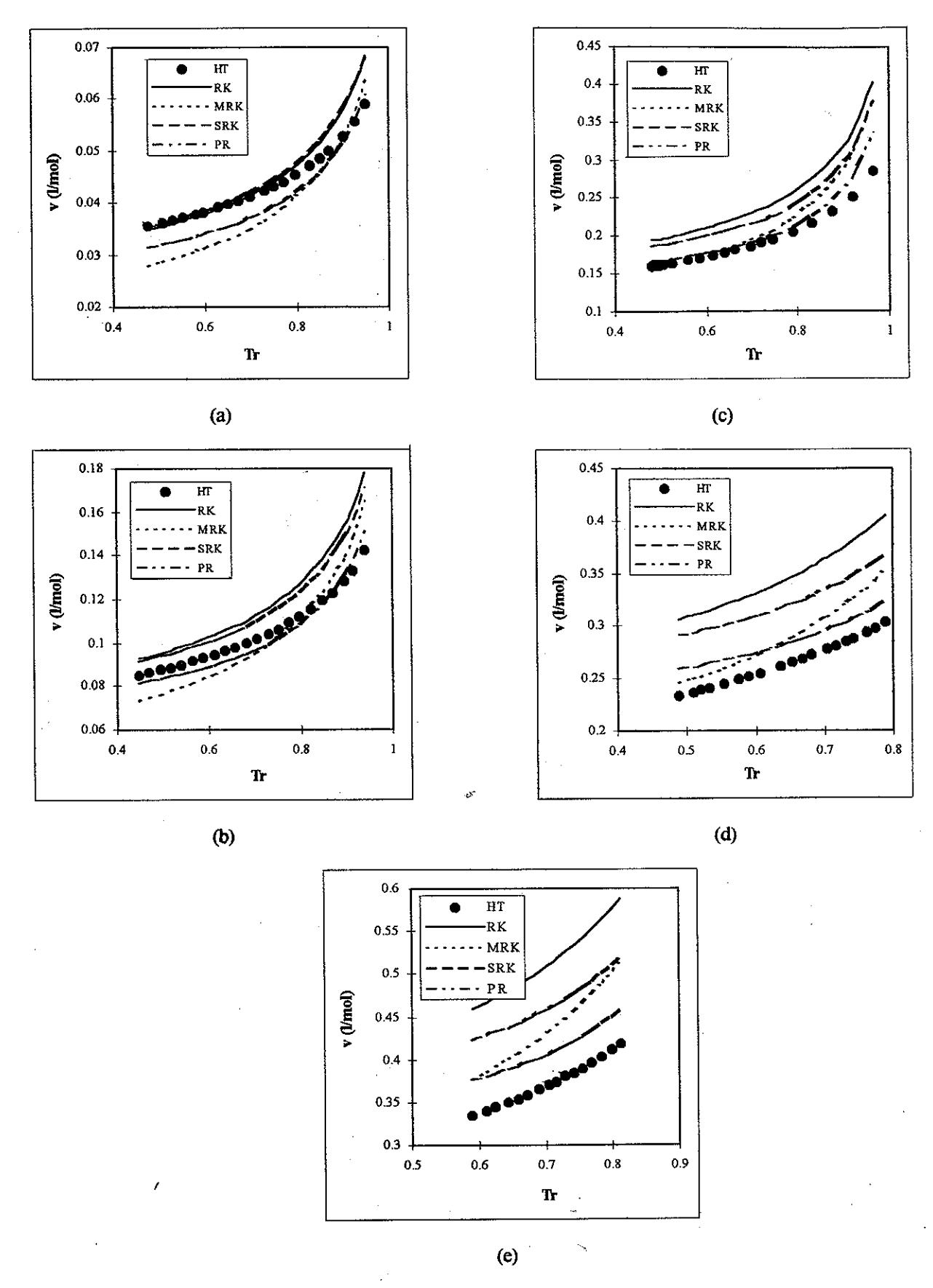

Gambar 4 Volume Molar Cair Jenuh Hasil Prediksi (a) Metana. (b) n-Butana. (c) n-Oktana. (d) n-Dodekana. (e) n-Heksadekana

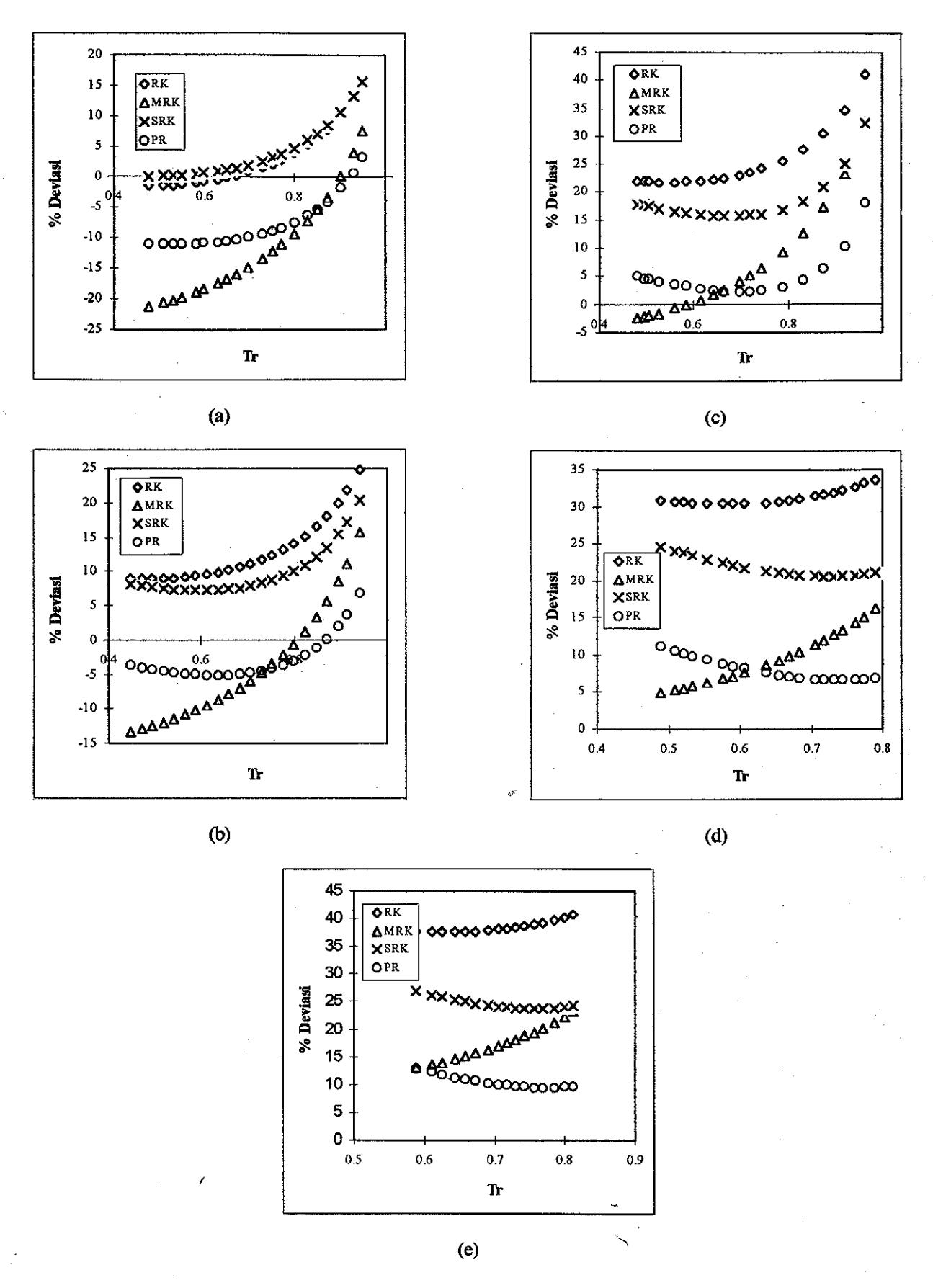

Gambar 5 Kinerja Berbagai Persamaan Keadaan dalam Memprediksi Volume Molar Cair Jenuh (a) Metana. (b) n-Butana. (c) n-Oktana. (d) n-Dodekana. (e) n-Heksadekana

MESIN Vol. XI No. 3

Tabel 3 Deviasi Rata-rata dan Maksimum Beberapa Persamaan Keadaan dalam Memprediksi Tekanan Uap

Senyawa	Rentang T.	% Dev. Abs. Rata-Rata % Dev. Abs. Maks.					Jml.	Ref.
		RK	MRK	SRK	PR	RK	MRK	SRK	PR	Data
n-C₁	0,48-0,98	14,9	45,1	3,4	2,4	56,4	95,0	13,0	7,0	51	1
n-C₂	0,46-0,99	7,2	37,3	2,9	2,2	20,9	93,0	10,8	5,1	51	1
n-C₃	0,46-0,99	20,0	29,5	2,1	1,5	32,6	88,7	12,8	11,9	52	1
n-C₄	0,45-0,99	36,5	23,6	1,6	1,4	82,8	86,5	6,1	9,3	76	7,1
n-C₅	0,48-0,98	63,1	18,9	2,3	2,0	172,2	69,8	6,7	3,4	45	1
n-C₆	0,45-0,99	115,6	17,9	1,1	2,1	364,6	65,5	3,1	10,9	42	1
n-C₈	0,45-0,96	263,2	17,3	1,9	1,9	904,3	23,9	5,6	2,8	36	8,1
n-C₉	0,46-0,86	254,0	40,1	2,8	2,2	1316,3	48,7	9,6	3,3	33	1
n-C₁₀	0,47-0,72	551,7	73,3	2,6	1,9	1707,5	94,7	7,6	2,6	23	8,1
n-C₁₁	0,55-0,78	345,6	86,5	2,0	2,1	921,4	140,0	7,4	6,3	23	1
n-C₁₂	0,49-0,79	663,3	128,8	1,6	1,9	2697,0	269,0	3,1	6,1	29	1
n-C₁₃	0,56-0,80	404,6	128,5	1,8	1,3	1206,0	254,3	4,2	2,0	19	1
n-C₁₄	0,57-0,81	442,1	147,7	5,3	5,2	1296,3	297,3	10,2	7,1	22	1
n-C₁₅	0,58-0,82	475,3	174,9	2,2	1,0	1471,5	378,4	4,9	1,9	23	1
n-C₁₆	0,59-0,83	500,0	204,1	7,2	7,4	1689,5	485,7	9,5	10,8	23	1

Tabel 4 Deviasi Rata-Rata dan Maksimum Beberapa Persamaan Keadaan dalam Memprediksi Volume Molar Cair Jenuh

Senyawa	%	Dev. Abs	. Rata-Ra	ita	% Dev. Abs. Maks.
	RK	MRK	SRK	PR	RK	MRK	SRK	PR
n-C₁	3,8	12,7	5,1	11,1	15,6	21,2	10,2	92,4
n-C₂	7,9	9,8	6,8	6,1	19,7	17,5	17,6	8,3
n-C₃	11,0	8,4	8,5	4,9	23,8	15,0	19,1	6,6
n-C₄	12,5	6,4	9,1	4,2	23,2	13,3	18,5	15,8
n-C₅	15,6	6,6	11,3	3,0	28,7	19,7	22,9	9,0
n-C₆	20,5	5,3	14,7	1,5	33,0	22,6	24,5	10,0
n-C₈	23,3	4,0	16,8	3,4	34,7	23,3	24,9	10,2
n-C₉	24,1	3,9	16,7	3,3	30,2	16,0	19,3	5,9
n-C₁₀	26,7	4,5	19,2	5,6	27,8	8,8	21,6	8,3
n-C₁₁	28,8	7,9	19,5	5,7	31,1	13,6	21,1	7,6
n-C₁₂	31,3	9,6	21,5	7,6	33,7	16,2	24,5	10,9
n-C₁₃	31,6	11,0	20,3	6,4	34,0	16,8	22,3	8,6
n-C₁₄	33,9	12,8	21,9	7,9	36,4	19,2	24,0	10,1
n-C₁₅	35,9	15,0	23,0	8,8	38,6	21,6	25,2	11,2
n-C₁₆	38,6	17,2	24,5	10,1	41,5	24,6	26,8	12,7

'KESIMPULAN

Persmaan tingkat keadaan Peng-Robinson cukup baik untuk memprediksi tekanan uap jenuh dan volume molar cair jenuh senyawa hidrokarbon. Deviasi ratarata persamaan ini untuk memprediksi kedua besaran itu masing-masing 2,4% dan 6%.
