1 Pendahuluan

Suatu keberhasilan operasi sistem tenaga listrik adalah tercapainya penyediaan tenaga listrik yang handal, aman dan ekonomis. Aspek keandalan ini menyangkut kemampuan mengatur dan mengendalikan sistem pembangkit tenaga lisrik. Dalam pengoperasian sistem tenaga listrik sering dijumpai perubahan frekuensi, beban dan tegangan secara terus-menerus akibat gangguan acak. Gangguan tersebut ada yang bersifat transien dan dinamik yang sangat merugikan karena menyebabkan sistem tidak stabil (swing/hunting) sehingga mengakibatkan sistem operasi tidak ekonomis, kerusakan peralatan dan trip pada unit. Berkaitan dengan hal itu maka diperlukan sistem kendali yang dapat dengan cepat mengembalikan sistem pembangkit pada kondisi operasi yang stabil.

PLTGU Priok berada pada sistem 150 kV sistem Jawa – Bali, yang mana Priokisland menyediakan tenaga listrik untuk daerah DKI Jaya dan Bekasi. Mengingat pembangkit merupakan penyedia tenaga listrik yang vital maka penting untuk difahami perilaku dinamiknya melalui pemodelan dan studi sistem kendali dinamiknya sehingga kinerja sistem dapat dioptimumkan.

Pemodelan dinamika sistem pembangkit listrik turbin gas telah dikembangkan oleh beberapa peneliti. Rowen telah mengembangkan diagram blok fungsi transfer pembangkit turbin gas besar [1], merancang, menghitung dan memverifikasi gain, koefisien dan konstanta waktu dengan pengujian dan pengalaman praktik lapangan yang dikumpulkan dari berbagai instalasi pada berbagai penggunaan. Model fungsi transfer tersebut telah digunakan dalam analisis dinamik pembangkit siklus gabungan [2], model turbin gas kembar [3], model pembakaran turbin [4], pembangkit turbin gas berbahan bakar biomassa [5] [6] dan bahkan pada pembangkit listrik turbin mikro [7]. Pada dasarnya model Rowen memiliki pengendali kecepatan, suhu dan percepatan. Pengendali kecepatan dengan kontrol governor merupakan pengendali utama untuk operasi yang efektif pada pembangkit turbin gas [8]. Speed-droop governor lebih sesuai dari pada isochronous governor untuk pembangkit turbin gas [9], dengan pengaturan droop yang dioptimalkan [10]. Speed-droop governor yang dioptimalkan tidak akan mengembalikan laju sistem ke nilai acuan oleh karena itu diperlukan pengendali sekunder yang efektif untuk membuat kesalahan saat steady state nol.

Pada makalah ini akan dikembangkan model dinamik sistem turbin gas PLTGU Priok yang terhubung dengan transmissi Priok-island. Model yang dikembangkan selanjutnya akan disimulasikan untuk mengetahui perilaku dinamik sistem. Makalah ini disusun sebagai berikut: bab 2 membahas data

mesin PLTGU Priok, bab 3 membahas pemodelan turbin gas, bab 4 membahas pemodelan sistem kendali dan simulasi dan ditutup dengan kesimpulan pada bab 5.

2 Data Mesin PLTGU Priok

PLTGU Priok dengan total kapasitas 1180 MW terdiri dari 2 block dengan masing-masing block terdiri dari yakni Block 1 terdiri atas 3 (Tiga) buah Gas Turbine @ 130 MW dan 1 Steam Turbine 200 MW; Block 2 terdiri 3 (Tiga) buah Gas Turbine @ 130 MW dan 1 Steam Turbine 200 MW.

Konfigurasi combined cycle gas turbine PLTGU Priok terdiri turbin gsd dengan governor katup bahan bakar dan gas buang dari turbin gas dimanfaatkan untuk mendapatkan uap dengan HRSG. Keluaran uap ini diatur oleh governor katup turbin uap. Adapun tipe turbin gas adalah ABB GT13E1 mempunyai kapasitas 130 MW, yang mana memiliki tipe silo dengan burner ganda dan combustor tunggal dengan temperature masuk turbin (TIT) 1070 ⁰C dan temperature keluaran turbin (TAT) 545 ⁰C.

Pada pengaturan primer sistem kendali PLTGU Priok memiliki peralatan berupa governor, sistem eksitasi dan Automatic Voltage Regulator. Pengaturan Speed droop Ga turbin gas adalah sebesar 4%. Pada turbin gas terdapat pengendali frekuensi dan pengendali temperature. Sementara itu pada pengaturan sekunder dilengkapi dengan Load Frequecy Controller (LFC). PLTGU Priok terhubung dengan bus infinite 150 KV dalam Priok-island yang menanggung beban area Jakarta - Bekasi sebesar 750 MW pada setting frekuensi terendah 48,3 Hz.

3 Pemodelan Dinamik Turbine Gas GT 13E1 Tanjung Priok

Sistem kendali pada sistem gas turbine secara garis besar terdiri dari bagian utama gas turbine dan governor serta sistem eksitasi. Gabungan dari kedua sistem tersebut dihubungkan dengan generator sehingga terbentuk sistem kendali Pembangkit Listrik Tenaga Gas. Sistem kendali tersebut dimaksudkan untuk menjaga kestabilan agar frekuensi berada pada daerah yang diinginkan sehingga dapat mengembalikan putaran rotor kembali pada putaran sinkron serta tegangan berada pada tegangan nominal yang diinginkan. Pembahasan pada Sistem gas turbine dan governor menyangkut penurunan persamaan dasar sampai diperoleh Transfer function-nya termasuk pembahasan tentang speed droop. Diagram blok model dinamik turbin gas ditunjukkan pada Gambar 1.

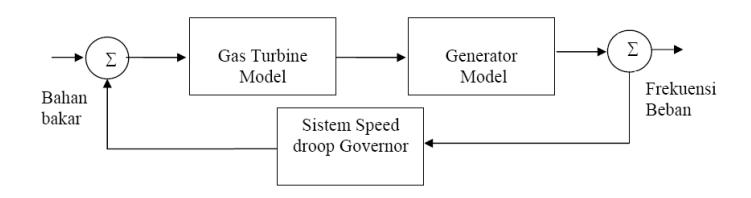

Gambar 1 Model dinamik turbin gas pada pembangkit daya

3.1 Pemodelan Turbin Gas Siklus Sederhana

Turbin gas siklus sederhana di PLTGU Priok merupakan produksi ABB Type 13E1 dengan kapasitas 130 MW yang menggunakan ruang bakar tipe silo (Silo Combustor). Pemodelan dibuat berdasarkan 2 komponen utama yakni ruang bakar (Combustor) dan turbin gas. Gambar 2 menunjukkan sistem turbin gas 13E1 di Tanjung Priok.

Gambar 2 Gas Turbine 13E1 Tanjung Priok

Model matematis sistem turbine gas dikembangkan dengan pendekatan model aliran gas melalui Vessel seperti pada Gambar 3. Model ini seperti yang pernah diusulkan di [11], yang terutama berdasarkan pemodelan yang diusulkan pada [12,13] (model IEEE). Beberapa asumsi yang diadopsi dari model IEEE adalah:

Pada turbin gas, campuran udara dan gas lebih kurang sama dengan aliran udara, yakni laju aliran massa bahan bakar jauh lebih kecil daripada laju aliran massa udara.

• Menggunakan model turbin uap yang disederhanakan, dengan mengasumsikan bahwa pembangkitan daya tergantung secara eksklusif dari pemanfaatan pada dari turbin gas.
• Kehilangan tekanan pada ruang bakar diabaikan.

Dengan mengacu ke [11,12,13], turbin gas dapat dimodelkan secara sederhana dengan diagram pada Gambar 3.

Gambar 3 Pemodelan turbin gas sebagai vessel

Pada Gambar 3, q adalah laju aliran massa gas dan V adalah volume vessel. Persamaan kontinuitas massa dalam vessel berlaku

\[q_1 - q_2 = V \frac{d\rho}{dt} \tag{1}\] dengan \(q_1\) = aliran massa gas input (kg/s), \(q_2\) = aliran massa gas output (kg/s), V = volume vessel (m³), \(\rho\) = rapat massa gas (kg/m³) dan t = waktu (s).

Diasumsikan keluaran gas proporsional terhadap tekanan di dalam vessel sehingga:

\[q_2 = q_0 \frac{p}{p_0}\] sehingga \(\frac{dp}{dt} = \frac{p_0}{q_0} \frac{dq_2}{dt}\)

yang mana p = tekanan gas dalam vessel, \(p_0\) = tekanan rata-rata, dan \(q_0\) = laju keluaran gas dari vessel rata-rata.

Pada suhu tetap, perubahan rapat massa dapat dinyatakan dengan

\[\frac{d\rho}{dt} = \frac{dp}{dt} \frac{\partial \rho}{\partial p} \tag{2}\]

Ketika terjadi perubahan laju aliran massa gas input maka massa gas dalam vessel akan berubah secara proporsional yang besarnya dinyatakan dalam persamaan

\[q_1 - q_2 = V \frac{\partial q}{\partial p} \frac{dp}{dt} = V \frac{\partial \rho}{\partial p} \frac{p_0}{q_0} \frac{dq_2}{dt}\] (3)

Jika T adalah waktu yang berkaitan dengan momen inersia dari gas di dalam vessel \(T=V\frac{p_0}{q_0}\frac{\partial\rho}{\partial p}\) maka Persamaan (3) dapat ditulis menjadi

\[q_1 - q_2 = T \frac{dq_2}{dt} \tag{4}\]

Dengan transformasi Laplace pada Persamaan (4) didapat transfer function sebagai berikut:

\[\frac{Q_2(s)}{Q_1(s)} = \frac{1}{1 + Ts} \tag{5}\]

3.2 Model Combustor

Pada turbin gas, campuran udara dan bahan bakar (selanjutnya disebut bahan bakar) tidak langsung memutar turbin namun harus terbakar terlebih dahulu dalam ruang bakar. Untuk itu perlu diperhitungkan waktu tinggal (time lag) bahan bakar di ruang bakar yang dapat dinyatakan dengan persamaan berikut:

\[q_1(t) = y(t - T_d) \quad t > T_d \tag{6}\] yang mana y(t) adalah laju aliran massa bahan bakar (kg/m³) dan \(T_d\) waktu tinggal dalam ruang bakar (s).

Dalam hal ini, pembakaran belum selesai jika \(t < T_d\). Fungsi transfer antara gas yang keluar dari ruang bakar dengan bahan bakar yang masuk ke ruang bakar dapat dinyatakan dengan:

\[\frac{Q_1(s)}{Y(s)} = e^{-T_d s} \tag{7}\]

Menggabungkan Persamaan (5) dan Persamaan (7) maka dapat diperoleh fungsi transfer laju aliran massa gas keluar turbin terhadap laju aliran massa bahan bakar sebagai berikut

\[\frac{Q_2(s)}{Y(s)} = \frac{e^{-T_d s}}{1 + Ts} \tag{8}\]

3.3 Sistem Governor

Sistem governor yang digunakan pada pembangkit ini adalah sistem governor elektrik hidrolik. Sistem governor Electrik Hidrolik terdiri dari bagian elektronik yang mendapatkan input dari sinyal laju putaran (speed) dan beban (MW). Keluaran bagian elektronik ini berupa signal tegangan yang dikonversikan menjadi tekanan hidrolik oleh electro-hydraulic converter (EHC). Selanjutnya fluida hydraulik bertekanan tersebut akan menggerakkan servo control valve tekanan tinggi. Governor akan beraksi untuk menahan perubahan frekuensi.

Sensor laju putaran governor ini dapat berupa flyball assembly atau frequency transducer. Keluaran sensor laju dan sensor beban (MW) melewati pengkondisi sinyal dan penguat (amplifier) yang berupa kombinasi elemen hidraulik mekanik, rangkaian elektronik dan software. Gambar4) menunjukkan sistem gorvernor

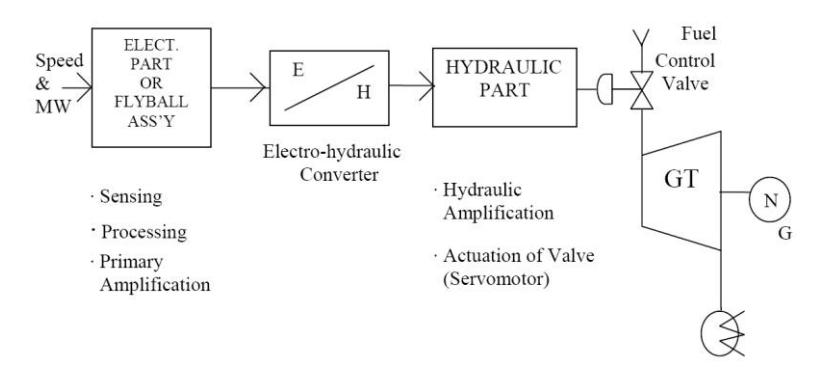

Gambar 4 Sistem Governor

3.4 Isochronous dan Speed Droop Governor

Pada umumnya jenis governor pada pembangkit listrik dapat dikelompokkan menjadi dua jenis yakni Isochronous governor dan speed droop governor. Isochronous governor adalah governor yang akan menjaga laju putaran generator konstan pada semua kondisi beban. Isochronous governor dapat bekerja dengan baik jika terhubung dengan beban yang terisolasi artinya satu generator untuk menyediakan listrik pada suatu daerah terisolasi tanpa ada sumber listrik dari generator lain atau hanya satu generator pembangkit yang merespon perubahan beban pada sistem dengan banyak pembangkit.

Pada sistem yang terkoneksi dengan dua atau lebih pembangkit listrik diperlukan speed droop governor dengan tujuan bahwa jika terjadi gangguan yang menyebabkan perubahan frekuensi maka beban sistem dapat ditanggung oleh beberapa unit pembangkit secara bersama-sama. Pada PLTGU Priok digunakan tipe speed droop governor. Speed droop adalah fungsi governor yang akan menurunkan laju acuan governor saat keandaan bahan bakar (beban) meningkat.

Dinamika speed-droop governor dapat dinyatakan dengan Persamaan (9) di bawah ini [14].

\[Y(s) = \left[P_{ref}(s) - \frac{\Delta \omega_r(s)}{R}\right] \left(\frac{K_g}{1 + sT_g}\right)\] (9)

dengan:

Y = perubahan bukaan katup bahan bakar

R = pengaturan speed droop governor

\(K_p\) = adalah penguatan laju governor

\(T_g\) = adalah konstanta waktu governor

\(\Delta \omega_r\) = perubahan frekuensi

Di dalam praktek speed droop berupa setting yang terpasang sebagai regulasi primer agar setiap pembangkit dapat berkontribusi memenuhi permintaan beban pada saat terjadi penurunan frekuensi yang dapat dinyatakan dengan Persamaan (10).

\[\Delta P = -K\Delta F \tag{10}\] dengan

\(\Delta P\) = variasi beban (MW)

\(\Delta F\) = variasi frekuensi (F - 50 Hz)

K = gain controller (MW/Hz)

Nilai K didapat dari Persamaan (11) berikut ini:

\[K = \frac{P_0}{f_0 R} \tag{11}\] dengan \(P_0\) = beban nominal (MW) R = speed droop \(f_0\) = frekuensi nominal (Hz)

Gambar 5 menunjukkan respon pembangkit terhadap perubahan beban. Pada pengaturan menggunakan speed-droop governor pembangkit tidak akan mengembalikan ke laju putaran turbin ke frequensi nominal tetapi ke dalam suatu jangkauan sesuai dengan pemilihan konstanta speed-droop.

Gambar 5 Respon pembangkit dengan speed droop

3.5 Pemodelan Sistem Pembangkit dengan Beban

Gambar 6 menunjukkan skematik sistem pembangkit dengan beban. Persamaan generator dapat diturunkan dari respon generator saat terjadi perubahan beban maka terjadi perubahan torsi elektrik (\(\Delta T_e\)) generator sehingga terjadi ketidakseimbangan antara torsi elektrik dengan torsi mekanik (\(\Delta T_m\)). Keadaan tersebut mengakibatkan terjadinya perubahan laju putaran yang mana persamaan gerak perubahan tersebut dapat dinyatakan dengan Persamaan (12).

Gambar 6 Sistem Generator

\[T_{m} - T_{e} = T_{a} = J \frac{d\omega_{r}}{dt} \tag{12}\] dengan

\(T_m\) = torsi mekanik

\(T_e\) = torsi elektrik

\(T_{\rm a}\) = torsi akselerasi

J = momen inersia generator dan turbin (kg.m²)

\(\omega_r\) = laju putaran sudut (rad/s)

t = waktu(s)

Pada studi stabilitas sistem pembangkit adalah biasa untuk menyatakan inersia suatu mesin sebagai rasio energi kinetik yang tersimpan pada laju nominal terhadap daya nominal [14] yang dinyatakan dengan Persamaan [13]

\[H = \frac{1}{2} \frac{J\omega_{r_0}^2}{S_{base}} \tag{13}\] yang mana H adalah konstanta inersia (s), \(\omega_{r0}\) adalah laju putaran nominal poros (rad/s) dan \(S_{base}\) adalah daya nominal mesin listrik (kVA).

Selanjutnya momen inersia J dapat ditulis menjadi Persamaan (14)

\[J = \frac{2H}{\omega_{r0}^2} S_{base} \tag{14}\]

Dengan mensubstitusi Persamaan (14) ke dalam Persamaan (12) didapat

\[T_{m} - T_{e} = \frac{2H}{\omega_{r0}^{2}} S_{base} \frac{d\omega_{r}}{dt}\] (15)

atau

\[\frac{T_m - T_e}{S_{base} / \omega_{r0}} = 2H \frac{d}{dt} \left( \frac{\omega_r}{\omega_{r0}} \right)\] (16)

Jika \(S_{base}\) dan \(\omega_{r0}\) dinyatakan dalam satuan p.u. (per unit) maka \(S_{base}\) =1 dan \(\omega_{r0}\) =1. Karena \(\omega_r = \omega_{r0} + \Delta \omega_r\) yang mana \(\Delta \omega_r\) adalah perubahan frequensi rotor, maka Persamaan (16) dapat dituliskan menjadi Persamaan (17)

\[T_{m} - T_{e} = 2H \frac{d\Delta\omega_{r}}{dt} \tag{17}\]

Dengan transformasi Laplace pada Persamaan (17) didapat

\[\Delta \omega_r(s) = \frac{1}{2Hs} \left[ \Delta T_m(s) - \Delta T_e(s) \right]\] (18)

Hubungan antara daya (P) dan torsi (T) dinyatakan pada Persamaan (19)

\[P = \omega_{r} T \tag{19}\]

Pada saat kondisi tunak (steady state) yakni saat laju putaran tetap, penyimpangan kecil dari keadaan nominal dapat dituliskan sebagai berikut :

\[P = P_0 + \Delta P\] \[T = T_0 + \Delta T\] \[\omega_r = \omega_{r0} + \Delta \omega_r\] yang mana \(P_0\), \(T_0\), \(\Delta P\) dan \(\Delta T\) masing-masing adalah daya nominal, torsi nominal, perubahan daya dan perubahan torsi.

Dari Persamaan (19)

\[P_0 + \Delta P = (\omega_{r0} + \Delta \omega_r)(T_0 + \Delta T)\]

Hubungan antara perubahan nilai, dengan mengabaikan suku pangkat tinggi, diberikan oleh

\[\Delta P = \omega_{r0} \Delta T + T_0 \Delta \omega_r\]

Sehingga

\[\Delta P_m - \Delta P_e = \omega_{r0} (\Delta T_m - \Delta T_e) + (T_{m0} - T_{e0}) \Delta \omega_r\]

Pada keadaan tunak, torsi elektrik dan mekanik adalah sama, \(T_{m0} = T_{e0}\). Dengan laju dinyatakan dalam satuan p.u. (per unit), \(\omega_{r0} = 1\), maka

\[\Delta P_{m} - \Delta P_{e} \approx \Delta T_{m} - \Delta T_{e} \tag{20}\] yang mana \(\Delta P_m\) = perubahan daya mekanik dan \(\Delta P_e\) = perubahan daya elektrik.

Dengan menggunakan Persamaan (20) maka Persamaan (18) dapat dinyatakan dengan Persamaan (21) di bawah ini

\[\Delta \omega_r(s) = \frac{1}{2Hs} \left[ \Delta P_m(s) - \Delta P_e(s) \right]\] (21)

Jika generator terhubung dengan beban \(P_L\) sperti pada Gambar 5 maka perubahan daya elektrik \(\Delta P_e\) yang dihasilkan generator besarnya dituliskan pada Persamaan (22) berikut ini

\[\Delta P_e = \Delta P_L + D\Delta \omega_r \tag{22}\] yang mana

\(\Delta P_L\) = perubahan beban tak sensitif terhadap frekuensi \(D\Delta \omega_r\) = perubahan beban sensitif terhadap frequensi D = konstanta redaman beban

sehingga jika dari Persamaan (21) didapat \(\Delta P_e\) seperti dituliskan pada Persamaan (23)

\[[\Delta P_m(s) - \Delta P_e(s)] = 2Hs\Delta\omega_r\] \[\Delta P_e = \Delta P_m - 2Hs\Delta\omega_r\] (23)

Dengan mensubtitusi Persamaan (22) ke dalam Persamaan (23) diperoleh:

\[\Delta P_m - 2Hs\Delta\omega_r = \Delta P_L + D\Delta\omega_r\] \[\Delta P_m - \Delta P_I = [2Hs + D]\Delta\omega_r \tag{24}\]

Gambar 7 menunjukkan diagram blok Persamaan (24) yang menyatakan hubungan antara \(\Delta P_m\), \(\Delta P_L\) dan \(\Delta \omega_r\).

Gambar 7 Diagram Blok Generator dengan Pembebanan P_L

4 Pemodelan Sistem Kendali dan Simulasi Pembangkit Turbin Gas

4.1 Model Sistem Kendali Turbin Gas Terisolasi dengan Speed-droop

Model yang dikembangkan pada bagian ini ada model turbin gas daya terisolasi dengan speed-droop. Pemodelan turbin gas daya terisolasi dengan speed-droop dimaksudkan untuk mengetahui pengaruh speed- droop meskipun hanya satu generator yang berada dalam sistem. Gambar 8 menunjukkan diagram blok pembangkit listrik turbin gas dengan speed droop governor.

Gambar 8 Blok Diagram Pembangkit Listrik turbin gas dengan Speed droop governor

Bila tidak ada perubahan beban acuan \(\Delta P_{ref} = 0\) maka model Gambar 8 tersebut dapat disederhanakan menjadi sistem seperti ditunjukkan pada Gambar 9.

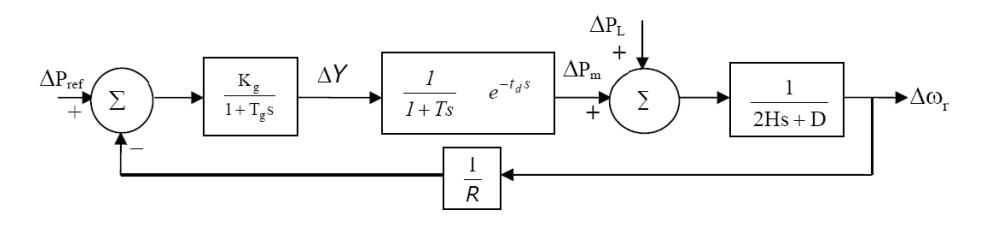

Gambar 9 Model Pembangkit Listrik Gas Turbine generator dengan Speed droop governor, \(\Delta P_{ref} = 0\)

Fungsi transfer pembangkit dengan speed droop governor pada Gambar 9 dapat dinyatakan dengan Persamaan (25)

\[\frac{\Delta \omega_r(s)}{\Delta P_L(s)} = \frac{(1 + T_g s)(1 + Ts)}{(2Hs + D)(1 + T_g s)(1 + Ts) + \frac{K_g e^{-T_d s}}{R}}\](25)

Dari Persamaan (25), dengan memasukkan data parameter pada lampiran 1 dan karena nilai \(T_d \approx 0\) maka diperoleh Persamaan (26):

\[\frac{\Delta \omega_r(s)}{\Delta P_L} = \frac{\left[1 + 0.32s\right] \left[1 + 0.6s\right]}{\left[2 \times 5s + 1\right] \left[1 + 0.32s\right] \left[1 + 0.6s\right] + \frac{1.226}{0.04}}\](26)

atau

\[\frac{\Delta\omega_r(s)}{\Delta P_L} = \frac{0.192s^2 + 0.92s + 1}{1.92s^3 + 9.392s^2 + 10.92s + 31.65}\](27)

Persamaan (27) menyatakan hubungan antara perubahan frekuensi terhadap perubahan beban.

4.2 Model Sistem Kendali Turbin Gas Terisolasi dengan Speed-droop dan Kendali Integral

Sistem kendali ini sama dengan yang tepasang di existing plant yakni menggunakan kendali integral (\(K_i/s\)). Penambahan kendali integral pada sistem untuk menghilangkan pengaruh gangguan konstant pada laju keluaran sistem. Gambar 10 menunjukkan gambar diagram blok pembangkit listrik turbin gas dengan speed-droop governoor dan kendali integral.

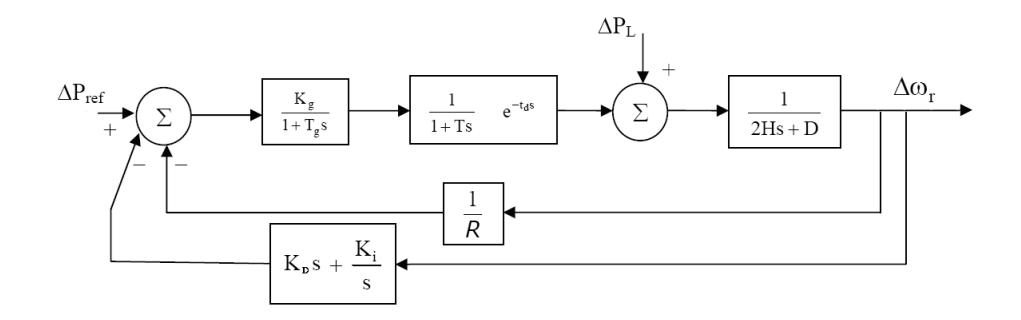

Gambar 10 Diagram Blok Pembangkit Listrik turbin gas dengan Speed droop governor dan kendali integral

Bila tidak ada perubahan beban acuan \(\Delta P_{ref} = 0\) maka model Gambar 10 tersebut dapat disederhanakan menjadi sistem seperti ditunjukkan pada Gambar 11.

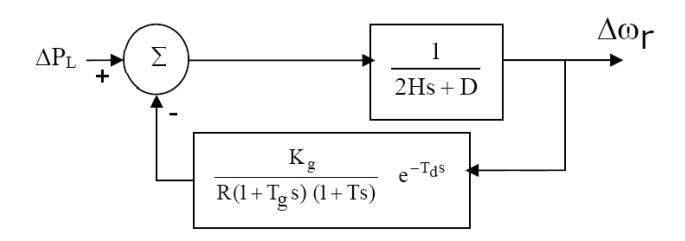

Gambar 11 Model Pembangkit Listrik Gas Turbine generator dengan Speed droop governor + kendali integral, \(\Delta P_{ref} = 0\)

Fungsi transfer model pembangkit pada Gambar 11 dapat dituliskan pada Persamaan 28 di bawah ini:

\[\frac{\Delta\omega(s)}{\Delta P_{L}} = \frac{s[1 + T_{g}s][1 + Ts]}{\left(s[2Hs + D][1 + T_{g}s][1 + Ts] + \frac{s}{R}K_{g} + K_{i}K_{g}\right)e^{-t_{d}s}}\](28)

Dari Persamaan (28), dengan memasukkan data parameter pada Lampiran 1 dan karena nilai \(T_d \approx 0\) maka diperoleh Persamaan (29):

\[\frac{\Delta\omega(s)}{\Delta P_L} = \frac{s[1+0.32s][1+0.6s]}{s[2\times5s+1][1+0.32s][1+0.6s]+30.6s+3.186}\] \[= \frac{0.192s^3+0.92s^2+s}{1.92s^4+9.392s^3+10.92s^2+31.65s+3.186}\] (29)

4.3 Model Sistem KendaliTurbin Gas Terisolasi dengan Speed-droop dan Kendali Integral dan Derivatif

Kendali derivatif ditambahkan untuk meningkatkan damping sistem agar osilasi saat transient dapat diturunkan. Gambar 12 menunjukkan blok diagram pembangkit turbin gas dengan speed droop governor dan kendali integral dan derivatif.

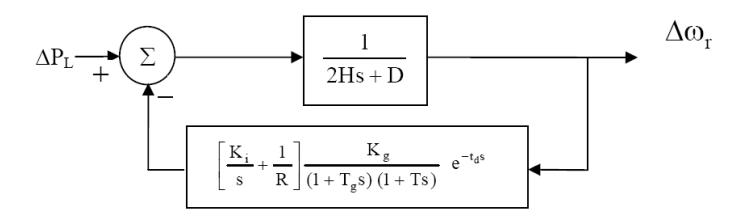

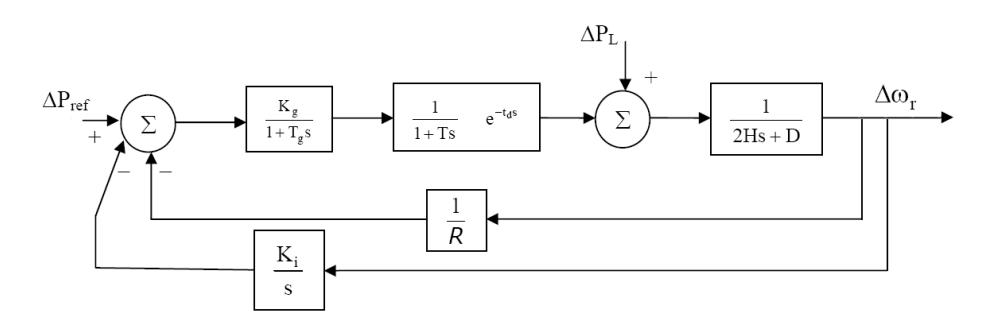

Gambar 12 Blok Diagram Pembangkit Listrik turbin gas dengan Speed droop governor dan kendali integral dan derivatif

Bila tidak ada perubahan beban acuan \(\Delta P_{ref} = 0\) maka model Gambar 12 tersebut dapat disederhanakan menjadi sistem seperti ditunjukkan pada Gambar 13.

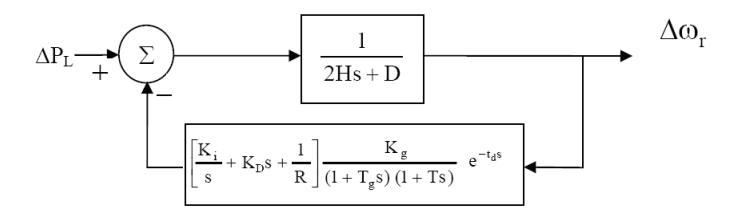

Gambar 13 Blok Diagram Pembangkit Listrik turbin gas dengan Speed droop governor dan kendali integral dan derivatif

Fungsi transfer model pembangkit pada Gambar 13 dapat dituliskan pada Persamaan 30 di bawah ini:

\[\frac{\Delta\omega(s)}{\Delta P_{L}} = \frac{s[1 + T_{g}s[1 + Ts]]}{\left(s[2Hs + D][1 + T_{g}s][1 + Ts] + \frac{s}{R}K_{g} + K_{I}K_{g} + K_{g}K_{D}s^{2}\right)e^{-t_{d}s}}\](30)

\(K_D\) diperoleh secara percobaan/simulasi yang mana \(K_D\) adalah nilai terkecil yang menyebabkan osilasi cukup kecil saat transien. Dari percobaan diperoleh nilai \(K_D = 9\) sehingga Persamaan 30 dapat ditulis menjadi Persamaan 31 berikut ini:

\[\frac{\Delta\omega(s)}{\Delta P_L} = \frac{s[1+0.32s][1+0.6s]}{s[2\times5s+1][1+0.32s][1+0.6s]+30.6s+3.186+11.034s^2}\] \[= \frac{0.192s^3+0.92s^2+s}{1.92s^4+9.392s^3+24.406s^2+31.65s+3.186}\] (31)

4.4 Hasil Simulasi dan Analisis

Model sistem kendali yang telah dirancang Persamaan (27) disimulasikan dengan perangkat lunak Matlab for Window 2009. Pada simulasi ini beban akan mengalami penurunan sebesar 0,5 p.u. Gambar 14 menunjukkan respons pembangkit akibat perubahan beban.

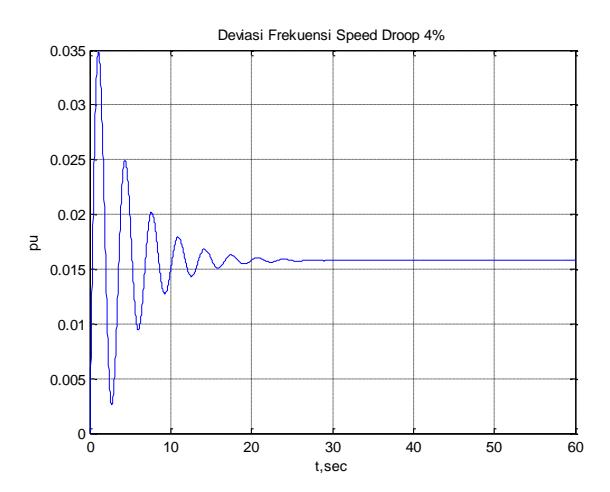

Gambar 14 Respon model terhadap perubahan beban 0,5 p.u

Pada Gambar 14 terlihat bahwa dengan speed droop governoor frekuensi menuju stabil pada 0.016 pu atau pada daerah kerja frekuensi 50.8 Hz pada 24 second. Overshoot tertinggi pada 0,035 p.u. Walaupun respons sistem stabil menuju ke frekuensi 50,8 Hz, namun dari Gambar 14 tampak bahwa sistem berosilasi saat menuju ke frekuensi kesetimbangan. Osilasi seperti ini menunjukkan bahwa sistem memiliki konstata redaman yang rendah dan umumnya tidak disukai karena dapat membahayakan sistem. Dari hasil simulasi ini menujukkan bahwa penggunakan governor dengan speed-droop saja belum dapat menghasilkan unjuk kerja yang memuaskan.

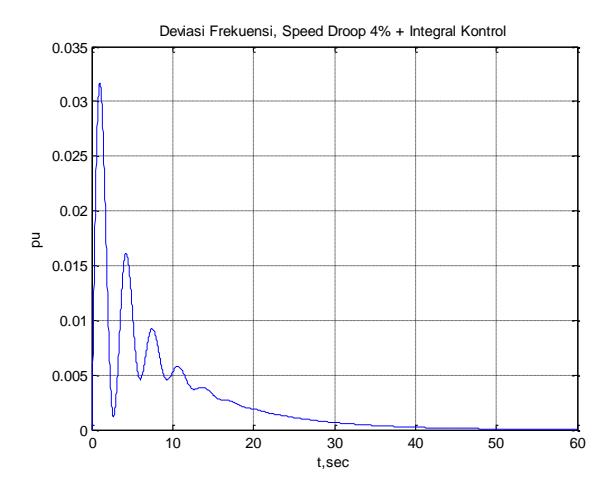

Gambar 15 Respon model dengan speed-dropp governor dan kendali integral terhadap perubahan beban 0,5 p.u

Gambar 15 menunjukkan respons frekuensi sistem untuk gangguan beban sebesar 0,5 p.u. Overshoot tertinggi pada 0,032 p.u. Penambahan kendali integral mampu membawa frekuensi kesetimbangan ke frekuensi 50 Hz. Walaupun sistem sistem kendali mampu mengembalikan frekuensi keluran kembali ke frekuensi 50 Hz, namun masih terdapat osilasi saat sistem transien menuju ke frekuensi kesetimbangan.

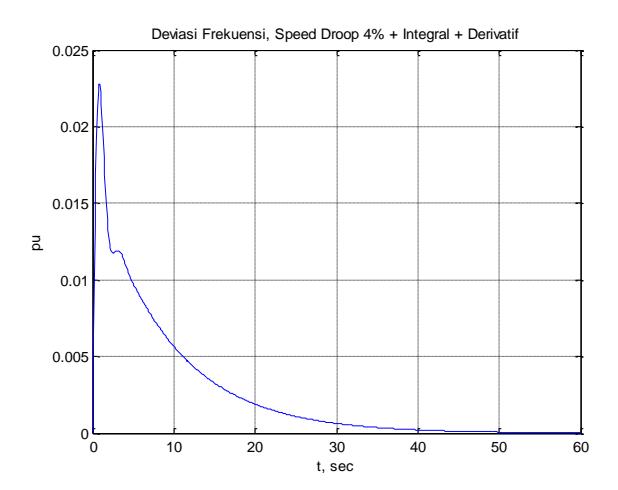

Gambar 16 Respon model dengan speed-droop governoor dan kendali integral + drivatif terhadap perubahan beban 0,5 p.u

Gambar 16 menunjukkan respons frekuensi sistem dengan speed-droop governoor dan kendali integral + derivatif untuk gangguan beban sebesar 0,5 p.u. Overshoot tertinggi pada 0,023 p.u. Penambahan kendali integral dan derivatif mampu membawa frekuensi keluaran sistem ke frekuensi 50 Hz tanpa osilasi. Pada umumnya sistem pembangkit hanya memiliki sensor frekuensi untuk mengukur frekuensi keluaran sistem. Penambahan kendali derivatif dapat menurunkan osilasi saat transien, tetapi untuk penerapan kendali ini diperlukan sensor tambahan untuk mengukur laku perubahan frekuensi atau estimator untuk mengestimasi laju perubahan frekuensi.

5 Kesimpulan

Pada makalah ini telah dilakukan pemodelan turbin gas dengan speed-droop governor dengan generator yang terhubung dengan sistem bus infinite isolated power. Model turbin gas yang dikembangkan menggunakan pendekatan model turbin uap. Dari simulasi sistem kendali frekuensi dapat disimpulkan bahwa untuk perubahan beban sebesar 0,5 p.u. frekuensi sistem akan berubah sebesar 0,035 p.u. untuk speed-droop governoor, 0,032 p.u. untuk speed-droop governoor dengan kendali integral dan 0,023 p.u. untuk speed-droop governoor dan kendali integral + derivatif. Sistem kendali speed-droop governoor dengan integral dan derivatif mampu mengembalikan frekuensi keluaaran sistem kembali ke frekuensi 50 Hz namun dalam penerapannya memerlukan sensor tambahan atau estimator. Untuk itu perlu dilakukan kajian lebih lanjut untuk melihat kemungkinan penerapan kendali speed-droop governoor dan integral + derivatif pada sistem pembangkit daya.
