1 Pendahuluan
Bahan bakar gas alam merupakan bahan bakar yang bersih yang telah dimanfaatkan oleh banyak negara sebagai bahan bakar pembangkit tenaga listrik. Kecenderungan ini membuat pasokan akan gas alam semakin banyak diminati. Salah satu hal yang sangat penting adalah pendistribusian sistem transportasi gas alam.
Saluran perpipaan adalah salah satu metode yang paling praktis dan terjangkau yang sudah diterapkan pada pada sistem transportasi minyak dan gas sejak 1950. Pipa telah digunakan sebagai salah satu metode yang paling praktis dan berharga murah untuk transportasi minyak dan gas. Instalasi pipa untuk minyak dan transmisi gas yang meningkat drastis dalam tiga dekade terakhir [1] .
Pipa merupakan teknologi dalam mengalirkan fluida seperti minyak, gas atau air dalam jumlah yang sangat besar dan jarak yang jauh melalui laut dan daerah tertentu. Pipeline merupakan sarana transportasi diam yang berfungsi untuk mendistribusikan fluida baik dalam bentuk liquid maupun gas [2].
Pipa penyalur (pipeline) merupakan sarana yang banyak digunakan untuk mentransmisikan fluida pada industri minyak dan gas. Penggunaannya cukup beragam, antara lain digunakan untuk menyalurkan fluida dari sumur menuju tempat pengolahan atau antar bangunan anjungan lepas pantai (offshore facility) ataupun dari bangunan anjungan lepas pantai langsung ke darat (onshore facility)[3].
Risk Based Inspection (RBI) merupakan cara praktis untuk penerapan proses inspeksi menilai kemungkinan dan dampak yang dapat terjadi jika suatu instrumen mengalami kegagalan, mengevaluasi tingkat resiko dan merekomendasikan jenis tindakan yang diambil untuk langkah pencegahan dan pengembangan manajemen resiko. Risk Based Inspection (RBI) menggunakan resiko untuk merencanakan dan membantu dalam penilaian hasil dari pemeriksaan, pengujian dan pemantauan [2]. Keuntungan dari metode RBI ini dapat meningkatkan waktu operasi dan kerja dari suatu fasilitas proses dimana pada saat bersamaan terjadi peningkatan atau tidaknya perawatan pada level resiko yang sama. Konsep Risk Based Inspection dapat dilihat pada gambar 1.

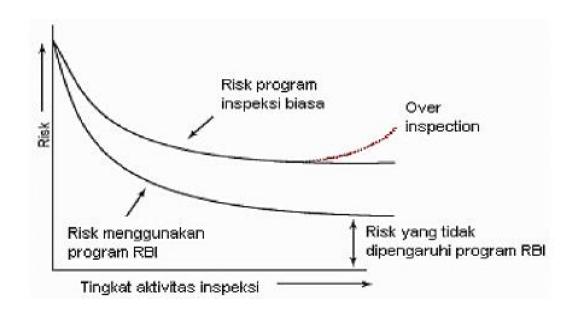

Gambar 1 Risk Based Inspection secara umum[3].
Hasil penelitian ini diharapkan berguna untuk tindakan penanggulangan kerusakan, khususnya dari segi material dan pengembangan ilmu bahan dalam
penambahan kelengkapan data untuk simulasi pada pemeriksaan berdasarkan resiko yang dikenal dengan istilah Risk Based Inspection (RBI).
2 Metodologi Penelitian
2.1 Korosi
Sistem perpipaan merupakan bagian dari elemen struktur yang paling sensitif dari pembangkit listrik. Oleh karena itu, analisis sistem ini dan kuantifikasi kerapuhan mereka dalam hal probabilitas kegagalan adalah hal yang sangat penting[4].
Korosi didefinisikan sebagai kerusakan pada material yang diakibat oleh adanya reaksi kimia dengan lingkungan sekitar material tersebut.
Pada peristiwa korosi, logam mengalami oksidasi, sedangkan oksigen (udara) mengalami reduksi. Karat logam umumnya adalah berupa oksida atau karbonat. Rumus kimia karat besi adalah Fe2O3.nH2O, suatu zat padat yang berwarna coklat merah. Korosi merupakan proses elektrokimia. Pada korosi besi, bagian tertentu dari besi itu berlaku sebagai anoda, di mana besi mengalami oksidasi.
\[Fe(s) < --> Fe^{2+(aq)} + 2e\] (1)
Elektron yang dibebaskan di anode mengalir ke bagian lain dari besi itu yang bertindak sebagai katode, di mana oksigen tereduksi.
\[O2(g) + 4H + (aq) + 4e < --> 2H2O(1)\] (2)
\[O2(g) + 2H2O(l) + 4e < --> 4OH-(aq)\] (3)
Laju korosi adalah kecepatan rambatan atau kecepatan penurunan kualitas bahan terhadap waktu.
\[CR = \frac{d - d_0}{T - T_0} \tag{4}\] dengan :
CR = Corrosion Rate.
d = ketebalan korosi awal.
d0 = ketebalan korosi akhir.
T = Tahun pengujian awal.
T0 = Tahun pengujian akhir.
2.2 Resiko
Risiko adalah suatu kemungkinan dari suatu kejadian yang tidak diinginkan yang akan mempengaruhi suatu aktivitas atau obyek. Secara matematis, definisi risk adalah sebagai berikut:
\[Risk = Probability \ x \ Consequence\] (5)
Menentukan risk level dapat menggunakan acuan pada gambar 2.

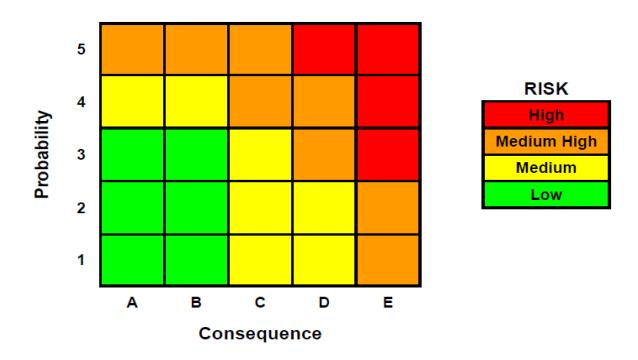

Gambar 2 Matriks risiko [4].
Tabel 1 Nilai numerik kategori probabilitas dan konsekuensi.
| Kategori probabilitas | Kategori konsekuensi | |||
|---|---|---|---|---|
| Kategori | Range | Kategori | 2 Range (ft ) | |
| 1 | Pf (t) ≤ 2 | A | CA ≤ 100 | |
| 2 | 2 < Pf (t) ≤ 20 | B | 100 < CA | |
| 3 | 20 < P f (t) ≤ 100 | C | ≤ 1000 1000 < CA | |
| 4 | 100 < P f (t) ≤ 1000 | D | ≤ 3000 3000 < CA | |
| 5 | P f (t) > 1000 | E | ≤10000 CA >10000 | |
2.3 Probability of Failures
Probabilitas kegagalan adalah kemungkinan suatu peralatan atau komponen mengalami gagal (API, 2008). Analisis terjadinya suatu kegagalan dalam komponen tersebut yang akan dianalisis adalah apabila berada dalam kondisi kerja saat ini. Persamaan probabilitas kegagalan dalam API RBI adalah [6]:
\[Pf(t) = gff.Df(t) \tag{6}\]
Df (t) = Faktor kerusakan (damage factor)
gff = Frekuensi kegagalan suatu komponen (generic failure frequency)
Pf (t) = Probabilitas kegagalan (probability of failure)
2.4 Remaining life time
Remaining life time dapat diartikan sebagai toleransi equipment terhadap jenis kerusakannya. Remaining life ini yang akan menentukan waktu interval inspeksi selanjutnya[8].
Remaining Life Time = \[\frac{d_0 - d_R}{CR}\] (7)
Dimana:
d0 : Current actual thickness dR : Required thickness CR : Corrosion Rate
2.5 Risk-Based Inspection
Risk Based Inspection (RBI) merupakan salah satu metode yang relatif baru dalam melakukan suatu inspeksi[9]. Metode ini berdasarkan analisis risiko yaitu meliputi mengenai analisis besarnya kemungkinan munculnya suatu kegagalan dan besarnya efek risiko yang muncul [10]. Secara umum manajemen RBI dapat dilihat pada gambar 3.

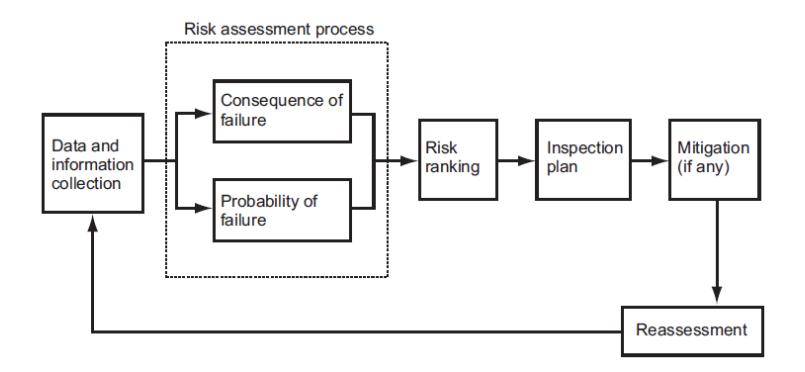

Gambar 3 Manajemen Risk Based Inspection[5].
2.6 Alat dan Bahan
Inspeksi yang dilakukan pada pipa distribusi gas alam pada stasiun KP-20 milik salah satu perusahaan distributor yaitu pipa gas lurus (inlet automatic valve KP-20 Ø 20"), pipa Gas Lurus (Outlet Automatic Shutdown Valve KP-20
Ø 20") dan sambungan Tee (KP-20 Ø 20"). Alat yang digunakan dalam penelitian Ultrasonic Thickness Meter MT-160.
3 Hasil dan Pembahasan
3.1 Data Peralatan
Data peralatan yang diinspeksi seperti pada tabel 2.
Tabel 2
| Komponen | Data proses | ||||
|---|---|---|---|---|---|
| P. desig | P. opr. | T. desi | T.opr. | ||
| n (psig) | (psig) | gn | (°F) | ||
| (°F) | |||||
| Pipa Gas Lurus | 900 | 450 | 650 | 250 | |
| (Inlet AV KP-20 | |||||
| Ø 20'') | |||||
| Sambungan Tee | 900 | 450 | 650 | 250 | |
| (KP-20 Ø 20") | |||||
| Pipa Gas Lurus | 900 | 450 | 650 | 250 | |
| (Outlet AV KP- | |||||
| 20 Ø 20") | |||||
3.2 Tingkat Resiko
Tingkat risiko pada 3 komponen tersebut dapat dilihat pada Risk Matrix seperti pada gambar 4.

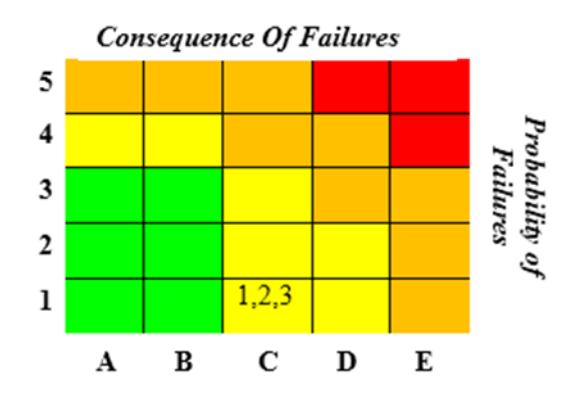

Gambar 4 Matriks Risiko.
Keterangan:
1. pipa gas lurus (inlet automatic Shutdown valve KP-20 Ø 20")
- 2. sambungan Tee (KP-20 Ø 20")
- 3. pipa Gas Lurus (Outlet Automatic Shutdown Valve KP-20 Ø 20")
Dari matriks risiko tersebut kita dapat ketahui tingkat risiko ke-3 komponen adalah medium risk dengan nilai luas konsekuensi kegagalan adalah 1819,654 ft2 dan nilai kemungkinan kegagalan 1.
3.3 Remaining Life Time
Data remaining life time setiap komponen dapat dilihat pada grafik.

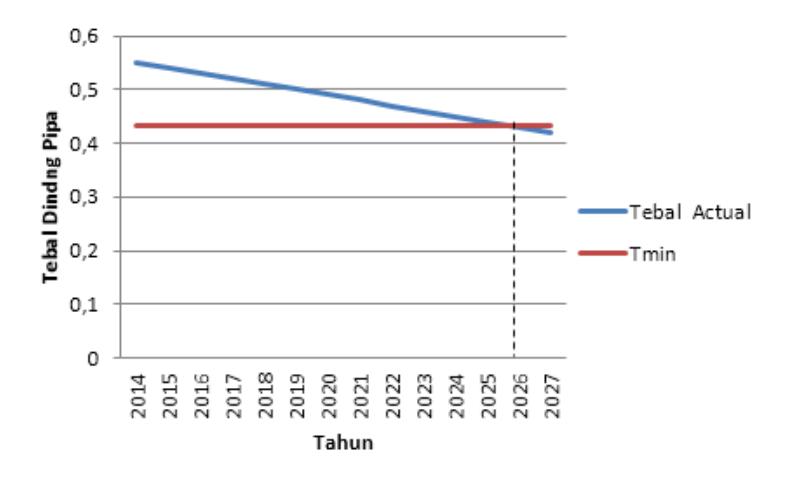

Gambar 5 Grafik Remaining Life Time pada Pipa Gas Lurus (Inlet Automatic Shutdown Valve KP-20 Ø 20")

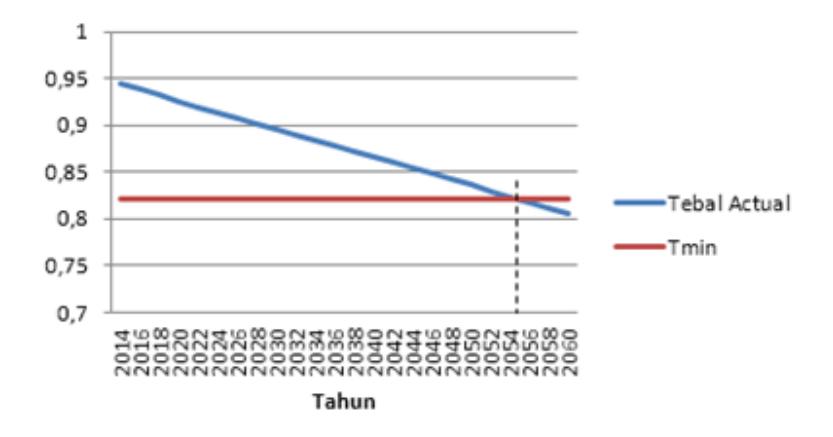

Gambar 6 Grafik Remaining Life Time pada Sambungan Tee (KP-20 Ø 20").
Pada grafik Remaining Life Time Pipa Gas Lurus (Inlet Automatic Shutdown Valve KP-20 Ø 20") dapat kita ketahui bahwa pipa akan mengalami kegagalan pada tahun antara 2025-2026 ditandai dengan nilai tebal actual pipa yang mendekati nilai ketebalan minimum desain pipa.
Pada grafik Remaining Life Time Sambungan Tee (KP-20 Ø 20") dapat kita ketahui bahwa pipa akan mengalami kegagalan pada tahun antara 2054-2055 ditandai dengan nilai tebal actual pipa yang mendekati nilai ketebalan minimum desain pipa.

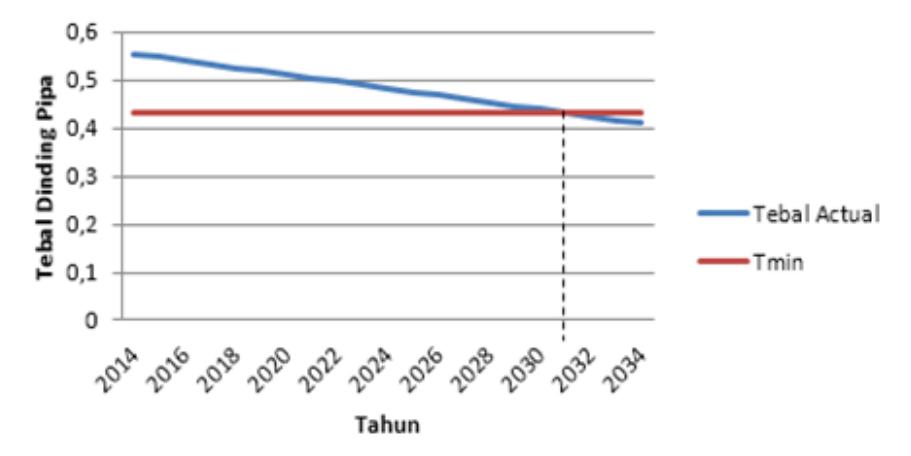

Gambar 7 Grafik Remaining Life Time pada Pipa Gas Lurus (Outlet Automatic Shutdown Valve) KP-20 Ø 20".
Pada grafik Remaining Life Time Pipa Gas Lurus (Outlet Automatic Shutdown Valve) KP-20 Ø 20" dapat kita ketahui bahwa pipa akan mengalami kegagalan pada tahun antara 2030-2031 ditandai dengan nilai tebal actual pipa yang mendekati nilai ketebalan minimum desain pipa.
Tabel 3 Integritas Inspeksi pada Peralatan Statis RBI.
| No Level Risiko | Jenis Inspeksi | ||
|---|---|---|---|
| 1 | High | Internal Entry | |
| External NDT | |||
| 2 | Medium | Internal Entry | |
| External NDT | |||
| Limited Internal Inspections | |||
| 3 | Low | Internal Entry | |
| External NDT | |||
| Limited Internal Inspections | |||
3.4 Risk-Based Inspection
Rekomendasi perencanaan inspeksi setiap komponen berdasarkan tabel 3 dan tabel 4 yaitu:
Tabel 4 Hasil Uji Tingkat Kekritisan untuk Tipe Kegagalan.
| Probability | Consequences | Metode | Frekuensi | Luas Area Inspeksi |
|---|---|---|---|---|
| of Failure | of Failure | Inspeksi | Inspeksi | |
| (bulan) | ||||
| High | High | U.T | 12 | Penuh |
| High | Medium | U.T | 12 | Parsial |
| High | Low | U.T | 12 | Kecil |
| Medium | High | U.T | 24 | Penuh |
| Medium | Medium | U.T | 30 | Parsial |
| Medium | Low | U.T | 30 | Kecil |
| Low | High | U.T | 30 | Penuh |
| Low | Medium | U.T | 36 | Parsial |
| Low | Low | U.T | 48 | Kecil |
Dari tabel 3 dan 4 maka dapat disusun rekomendasi sebagai berikut:
a. Pipa Gas Lurus (Inlet Automatic Shutdown Valve KP-20 Ø 20"):
Frekuensi : 36 bulan sekali Metode Inspeksi : External NDT Inspeksi dilakukan sebelum tahun 2020
b. Sambungan Tee (KP-20 Ø 20"):
Frekuensi : 36 bulan sekali Metode Inspeksi : External NDT Inspeksi dilakukan sebelum tahun 2035
c. Pipa Gas Lurus (Outlet Automatic Shutdown Valve KP-20 Ø 20"):
Frekuensi : 36 bulan sekali Metode Inspeksi : External NDT Inspeksi dilakukan sebelum tahun 2023
4 Kesimpulan
Berdasarkan analisa Risk Level dapat diketahui bahwa semua komponen memiliki tingkat resiko medium (1C) dengan nilai luas konsekuensi kegagalan adalah 1819,654 ft2 dan nilai kemungkinan kegagalan 1.
Komponen yang paling kritis adalah Pipa Gas Lurus (Inlet Automatic Shutdown Valve KP-20 Ø 20") dengan nilai Remaining Life Time adalah 9,8 tahun sebagai akibat dari besarnya laju korosi pada komponen tersebut.
Penyusunan prioritas inspeksi berdasarkan metode Risk-Based Inspection API 581 adalah Pipa Gas Lurus (Inlet Automatic Shutdown Valve KP-20 Ø 20") dilakukan inspeksi pada tahun 2020 dengan metode inspeksi NDT, Pipa Gas Lurus (Outlet Automatic Shutdown Valve KP-20 Ø 20") dilakukan inspeksi pada tahun 2023 dengan metode inspeksi NDT dan terakhir Sambungan Tee (KP-20 Ø 20") dilakukan inspeksi pada tahun 2035 dengan metode inspeksi NDT.
