Analisis Statik Bus Konversi Listrik Berbasis Ladder Frame Chassis

1 Pendahuluan

Sektor transportasi merupakan kontributor utama emisi gas karbon [1]. Sebagai contoh, 84% emisi gas rumah kaca di Eropa berasal dari sektor transportasi, di mana 28% di antaranya terkait dengan kendaraan darat. Oleh karena itu, hal ini mendorong industri otomotif untuk mengembangkan kendaraan rendah emisi dan bebas emisi yang dapat menggantikan Internal Combustion Engine (ICE) [2]. Dampak Electric Vehicle (EV) terhadap lingkungan lebih rendah daripada

Diterima 14 November 2023, Direvisi 31 Desember 2023, Diterima untuk dipublikasikan 31 Desember 2023 Copyright ©2023 Diterbitkan oleh Fakultas Teknik Mesin dan Dirgantara ITB ISSN:0852-6095, DOI: 10.5614/MESIN.2023.29.2.5

kendaraan ICE karena EV tidak mengeluarkan emisi karbon secara langsung. Untuk efisiensi energi, EV juga lebih baik daripada kendaraan ICE. Kekurangan dari EV adalah biaya produksi yang relatif lebih tinggi daripada kendaraan ICE. Namun, hal ini diperkirakan akan menurun karena meningkatnya permintaan dan perkembangan teknologi EV [3]. Para peneliti seperti Brtka dkk. [4] mengindikasikan bahwa konversi ICE ke EV akan memberikan keuntungan sebesar 87,4% dalam hal jarak tempuh kendaraan di perkotaan. Salah satu contoh, e-troFit merupakan perusahaan teknologi konversi kendaraan listrik hasil dari Jerman. Berhasil melakukan elektrifikasi untuk bus komersial yang sudah ada dan melibatkan model bus yang lazim di Eropa [5].

Bus listrik memiliki efisiensi energi yang lebih tinggi dibandingkan dengan bus dengan bakar diesel atau hybrid [6][7]. Pada penelitian dan pengembangan konversi ini, bus yang digunakan adalah bus bekas yang telah beroperasi lebih dari 12 tahun. Sebelumnya, kondisi bus masih menggunakan ICE dan dilakukan pemisahan rangka upperstructure dengan sasis. Sasis adalah bagian penting dari kendaraan apapun yang secara eksklusif bertanggung jawab untuk menanggung seluruh bobot bersama muatan yang dipasang di atasnya [8]. Sasis tipe ladder frame yang digunakan adalah ISUZU NQR71. Dua kondisi penting untuk desain sasis adalah kekuatan dan kekakuannya [9]. Sasis rangka ladder di antara berbagai sasis lainnya, efisien dari segi manufaktur. Sasis rangka ladder juga memberikan triangulasi yang tepat karena didasarkan pada prinsip kerja rangka. Hal ini membuat sasis lebih kuat dan lebih kaku pada penerapan beban [16]. Pembebanan pada sasis dilakukan dari massa tiap komponen elektrik. Penimbangan kondisi aktual untuk mendapatkan koordinat CoG pada sasis.

Dalam merancang sebuah konstruksi kendaraan yang ideal harus memenuhi syarat parameter utama dari penentuan distribusi berat keseluruhan pada bus [10]. Modifikasi berpengaruh kepada aspek desain maka perlu ditinjau dari segi pembebanan. Berbagai investigasi dan pertimbangan untuk meningkatkan struktur rangka sasis dengan kondisi yang tepat, tahap desain rangka dimulai menggunakan metodologi dan analisis struktural termasuk penggunaan teknik desain pada perangkat lunak simulasi [11]. Studi mempelajari perilaku struktur bus ketika mengalami beban dan torsi dianalisis dengan menggunakan Finite Element Method (FEM) [12]. Analisis statik dimulai dari pembuatan model solid upperstructure dan sasis NQR71. Penempatan bracket beban komponen elektrik dan upperstructure diatur supaya struktur tidak saling bersinggungan. Validasi dilakukan untuk mendapatkan massa sasis yang sesuai dengan kondisi aktual. Titik kritis tegangan maksimum yang terjadi pada struktur sasis diinvestigasi dan dihitung nilai safety factor-nya (SF) [13]. Penelitian yang dilakukan Duddeck [14] menunjukan suatu desain kendaraan dapat dioptimalkan dari sisi body parts, layout dan suspensi. Pada penelitian ini, besar defleksi dan nilai kekakuan suspensi pegas daun yang digunakan dapat dianalisis dan dioptimalkan.

2 Desain bus listrik

Tipikal kendaraan ladder frame dipisahkan menjadi 2 bagian struktur besar, sasis dengan rangka upperstructure. Poin-poin penting harus digabungkan menjadi kesatuan efektif yang memungkinkan mobil mencapai performa yang diinginkan [15]. Sasis ladder tersusun dari konstruksi baja memanjang/side member dan melintang/cross member. Sambungan antar member harus diperhatikan karena mempengaruhi kekuatan strukur saat menerima beban.

Berdasarkan parameter dimensi bus pada Gambar 1 (a) sebuah bus bekas dimodelkan dalam bentuk solid model menggunakan perangkat lunak Solidworks sesuai kondisi aktual bus. Perhitungan CoG pada upperstructure bus dihasilkan dari olah data Solidworks dengan perintah mass properties di tiap komponen yang terdiri dari eksterior (kaca, panel, bumper dan bagasi) dan interior (frame, dashboard dan 32 kursi).

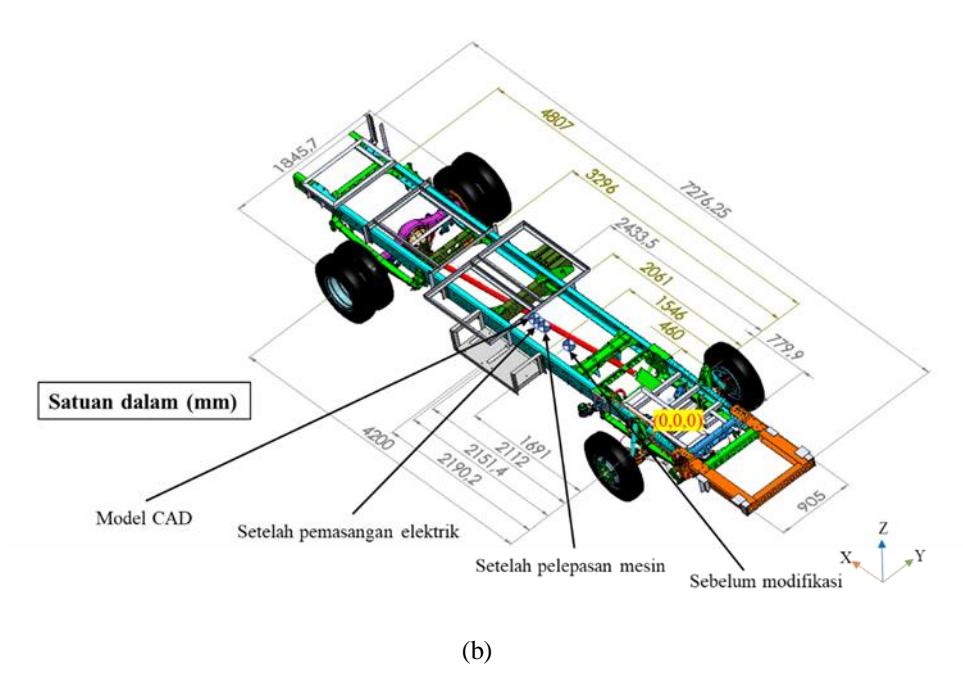

Gambar 1 Desain bus listrik ITB: a) Upperstructure b) CoG dan penempatan komponen bracket elektrik pada sasis.

Dimensi sasis bus dimodelkan dalam bentuk solid yang merepresentasikan sasis secara nyata. Penempatan komponen elektrik perlu diperhatikan karena mempengaruhi titik CoG seperti yang ditujukkan pada Gambar 1 (b). Sasis bus memiliki 7 bracket yang menopang battery cooling unit, CATL battery 1 dan 2, CATL battery 3, HV junction box, accu, motor penggerak dan DCDC converter. Perhitungan CoG pada sasis diukur dari pusat koordinat (0,0,0) ke arah sumbu x (mm) mengikuti persamaan (1) untuk pengukuran CoG. Koordinat longitudinal (I) diukur dari axle depan selanjutnya menentukan tinggi dari dasar tanah ke pusat gravitasi yang mana ¹ adalah jarak wheelbase sumbu roda depan dengan belakang. Perhitungan CoG pada posisi sumbu memanjang CoG relatif terhadap pusat titik kontak roda depan [10]

\[I = \frac{(P_3 + P_4)L_1}{(P_{total})} \tag{1}\] di mana ³ dan ⁴ adalah beban reaksi dari roda belakang dan total adalah jumlah beban reaksi seluruh roda, dengan wheelbase 4200 mm. Selanjutnya, posisi CoG diukur dalam 4 kondisi, sebelum modifikasi, ketika pelepasan mesin, pemasangan komponen elektrik dan model CAD.

3 Finite element modelling

Desain sasis yang kompleks memerlukan penyederhanaan dari solid model menjadi surface model. Hal ini dikarenakan tebal komponen lebih kecil dari lebar dan panjang sehingga dapat disederhanakan menjadi model 2D untuk mengefisienkan beban perhitungan numerik[16].

Gambar 2 Chassis finite element model isuzu NQR71.

Pada Gambar 2 pemodelan finite element sasis dilakukan dengan tipe 2D quads element dengan mesh kriteria node sebanyak 92402 dan jumlah element 87982 diperoleh dari uji konvergensi, seperti yang ditujukkan pada Gambar 3 (a) dan (b). Pembuatan elemen 1D dalam analisis elemen hingga memiliki peran penting, yaitu digunakan untuk menghubungkan antar node, mendistribusikan beban, penempatan kondisi batas dan secara umum dapat digunakan dengan cara yang cepat dan mudah untuk menyambungkan berbagai hal. Sambungan konektor dengan kondisi sesuai panduan [16]. Sambungan antar element/node dan pembuatan spring element representasi dari pegas daun. Pemodelan lubang dibuat dengan cara washer perimeter pada surface geometry, yang mana sambungan antar member dibuat rigid di sekitar lubang.

(a)

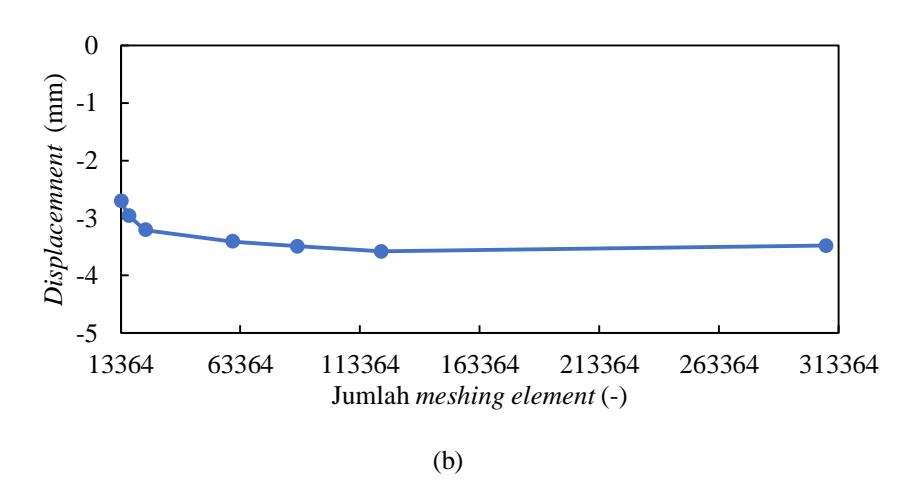

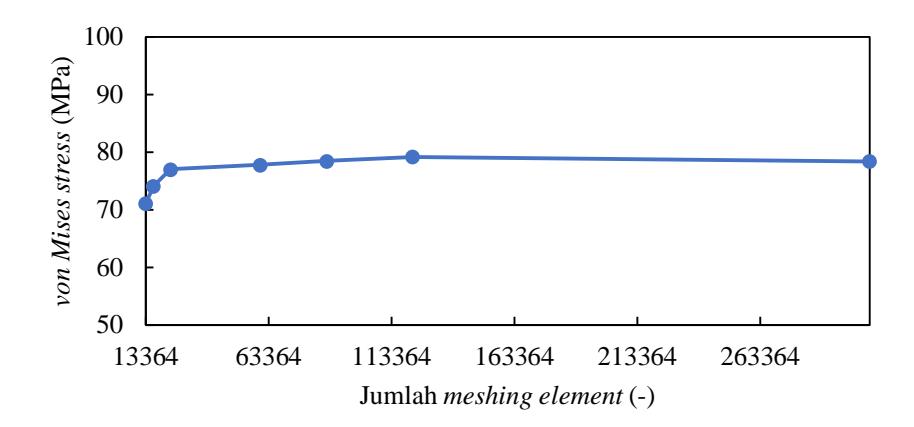

Gambar 3 Mesh kovergensi: a) Stress terhadap jumlah elment b) displacement terhadap element.

Hal penting dalam analisis struktur adalah untuk meningkatkan kenyamanan kendaraan dengan menyediakan sistem suspensi yang tepat seperti pegas [17]. Pada gambar 2 (b), finite element model jenis line element 1D spring property dibuat sebagai penyangga suspensi yang merepresentasikan pegas daun dengan panjang 42,8 mm. Konektor menggunakan elemen satu dimensi RBE2 (Rigid by Element) dengan interpretasi pegas saat bekerja [18]. Suspensi pegas daun memiliki kekakuan (stiffness) yang merupakan salah satu karakteristik penting yang harus dipertimbangkan dalam desain dan akan mempengaruhi kinerja dalam berbagai situasi beban.

3.1 Material AISI 1080

Pemilihan material adalah salah satu langkah penting utama dalam desain dan proses manufaktur karena memiliki dampak besar pada keselamatan, keandalan, dan kinerja kendaraan [19]. Material baja yang digunakan pada kendaraan besar dapat diklasifikasikan dalam beberapa kategori. Salah satunya adalah baja ringan, dengan kandungan karbon yang rendah berkisar 0,05% hingga 0,25%. Dari pembahasan tersebut properti material yang digunakan pada model struktur bus dan chassis adalah steel AISI 1080 seperti ditunjukkan pada Tabel 1 dengan material bersifat linear elastis.

Tabel 1. Strenght material AISI 1080.

3.2 Distribusi beban

Distribusi beban pada sasis bertujuan untuk mendapatkan respons pada struktur sasis. Distribusi beban yang diterapkan pada penelitian adalah beban pada sasis setelah dikonversi menjadi bus listrik, yaitu komponen elektrikal dan beban dengan penambahan komponen konstruksi upperstructure tanpa muatan penumpang tidak termasuk beban komponen ICE. Mengikuti persyaratan distribusi massa dari regulasi UN ECE R66 Annex 9 untuk simulasi numerik, total massa dan posisi CG yang digunakan dalam model harus identik dengan pembebanan pada kendaraan yang sebenarnya [10].

3.2.1 Beban komponen elektrik

Massa komponen elektrik keseluruhan adalah 1612 kg. Penempatan beban komponen ditunjukkan pada Gambar 4 (a) di mana CoG tiap komponen elektrik ditentukan dari kalkulasi pada Solidwork model. Point mass adalah node yang terdefinisi sebagai massa pada pemodelan elemen 1D finite element. Penempatan komponen elektrik pada model finite element direpresentasikan sebagai node dengan muatan massa tiap-tiap komponen elektrik. Sebagaimana ditunjukkan pada Gambar 4 (b) koordinat node tersebut diperoleh dari penentuan CoG tiap komponen elektrik. Node terhubung ke sasis dengan rigid spider yang disesuaikan dengan penempatan bracket komponen elektrik pada model solid.

Jadi, massa pada tiap point mass adalah total massa bracket dengan massa tiap komponen elektrik.

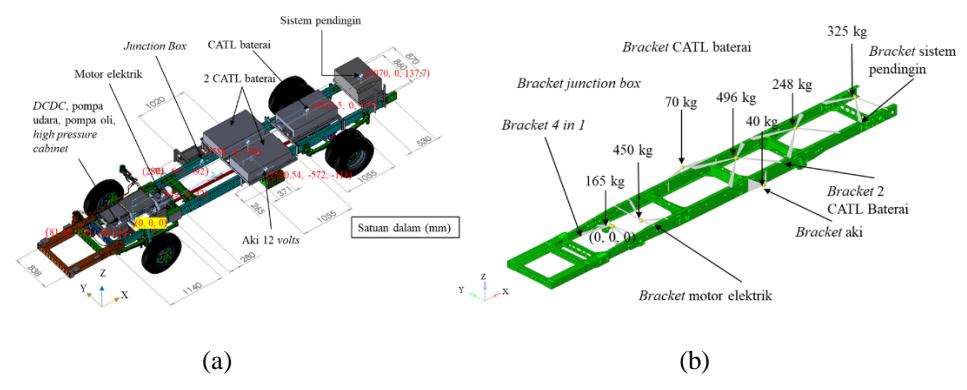

Gambar 4 Pembebanan komponen elektrik pada model sasis: a) solidwork b) finite element.

3.2.2 Beban komponen elektrik ditambah komponen struktur

Massa upperstructure terdistribusi pada setiap penempatan pelat L pada sasis, di mana pelat L berfungsi sebagai bracket atau dudukan dari komponen konstruksi atas bus. Terdapat 7 pasang pelat L sebagaimana ditujukkan pada Gambar 5 (a). Massa komponen struktur kontruksi atas bus didapatkan dari perhitungan massa pada Solidwork berdasarkan pengelompokan material yang digunakan untuk setiap konstruksi pada rangka upper structure, di mana yang didapatkan dari massa rangka upper structure sebesar 2854,4 kg akan dibebankan pada penempatan pelat L bracket upper structure pada sasis seperti yang ditunjukkan pada Gambar 5 (b).

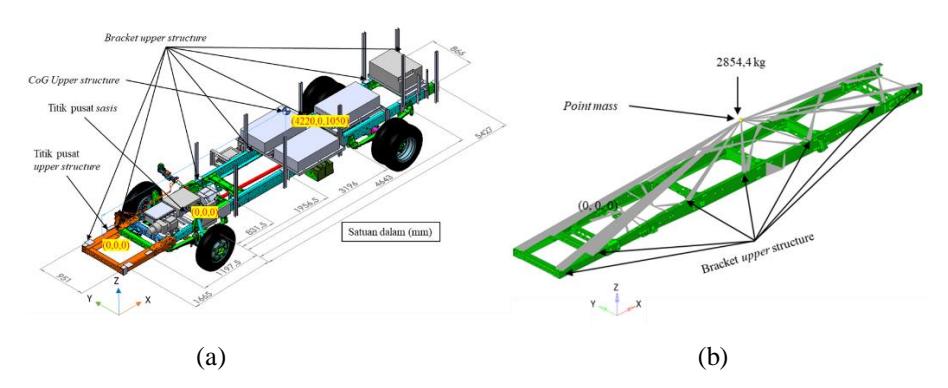

Gambar 5 Pembebanan komponen struktur pada model sasis a) Solidwork b) finite element.

3.2.3 Validasi massa

Penimbangan dilakukan untuk mengetahui massa ketika sasis diberi muatan komponen elektrik. Dilakukan pengukuran pada sasis dengan kondisi aktual untuk mengetahui beban reaksi pada axle depan dan belakang. Hasil penimbangan sasis setelah pemasangan komponen elektrik adalah 2774 kg. Sementara, perhitungan massa sasis pada model CAD dengan muatan elektrik adalah 2760,78 kg. Persentasi perbandingan error yang di dapat sekitar 0,48%, dengan nilai error yang kecil ini maka massa dari sasis pada model CAD dapat diolah ke tahap analisis menggunakan finite element.

3.3 Boundary condition

Diberikan kondisi batas sebanyak 8 constraint seperti pada Gambar 6. Model line element 1D dibuat yang mewakili suspensi pegas daun di setiap constraint. Constraint terdiri dari 2 tumpuan fixed support dengan DoF yang pertama arah koordinat global, arah translasi x, y, z dan rotasi arah x, y, z dengan kondisi tidak bergerak. Penerapan 2 tumpuan fixed support untuk memastikan gaya yang terjadi secara vertical dan horizontal mengalami defleksi pada struktur sasis. Posisi pada pegas daun belakang dibuat roller support dengan (Degree of Freedom) DoF di mana arah koordinat global, arah translasi x (bebas), y, z dan rotasi arah x, y, z dibuat kondisi tidak bergerak. Penerapan 6 tumpuan roller agar sasis dapat menahan gaya luar arah vertikal dan horizontal. Penggabungan dua tumpuan fixed support dan roller support bertujuan untuk menghasilkan gaya reaksi di setiap tumpuan pegas. Input beban Gravitational Acceleration (/ 2 ) adalah vektor, yang memiliki besaran dan komponen-komponennya yang arah Z negatif.

Gambar 6 Penerapan kondisi batas pada model sasis.

4 Analisis

Analisis yang dilakukan pada penelitian mencakup simulasi linear statik pada sasis dengan beban komponen elektrik dan beban elektrik ditambah uppperstructure untuk mengetahui deformasi, titik tegangan maksimum yang terjadi, dan penentuan nilai k (kekakuan stiffness) pegas sasis dari gaya reaksi yang dihasilkan.

4.1 Analisis Linear statik

4.1.1 Displacement

Pada Gambar 7 (a) diperoleh nilai maksimum displacement pada arah sumbu Z sebesar 3,49 mm node 122059 dan minimum -0,97 mm pada node 3038. Hasil menunjukan bahwa disekitar cross member tengah chassis yang diberi beban 2 baterai dan komponen penggerak elektrik mengalami deformasi maksimum. Gambar 7 (b) merupakan hasil displacement dengan beban kombinasi elektrik dan upperstructure. Hasil komputasi diperoleh nilai defleksi maksimum arah sumbu Z sebesar 4,58 mm pada node 102194 dan minimum 0 mm. Selisih displacement pada sasis antara beban komponen elektrik dengan penambahan upperstructure didapatkan nilai 1,09 mm.

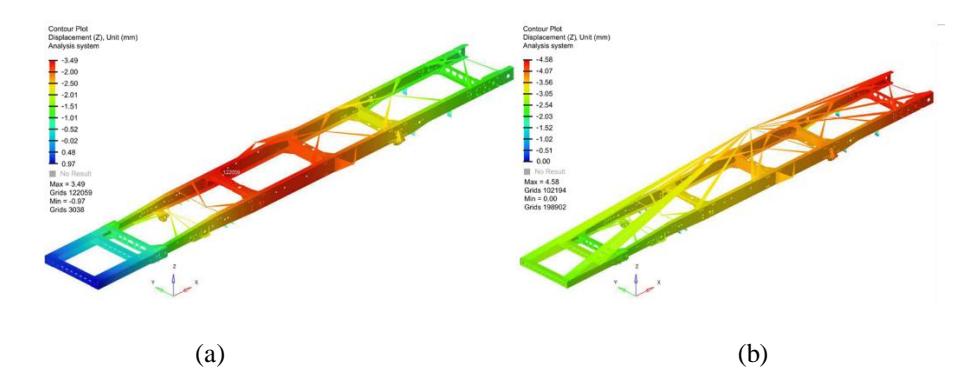

Gambar 7 Displacement a) beban komponen elektrik b) penambahan beban upperstructure.

4.1.2 Analisis tegangan

Salah satu tujuan utama dari analisis tegangan adalah mengetahui titik kritis struktur yang mengalami tingkat tegangan tertinggi dan terendah [20]. Pada Gambar 8 (a) nilai von Mises stress maksimum 78,47 MPa pada elemen 2D

nomor 6439 dan minimum 0 MPa dengan pembebanan komponen elektrik. Struktur mengalami tegangan maksimum di sekitar salah satu support suspensi belakang.

Pada Gambar 8 (b) diperoleh nilai von Mises stress maksimum 83,95 MPa pada elemen 2D nomor 6439 dan minimum 0 MPa dengan pembebanan kombinasi komponen elektrik dan upper structure. Struktur mengalami tegangan maksimum terjadi pada support suspensi belakang.

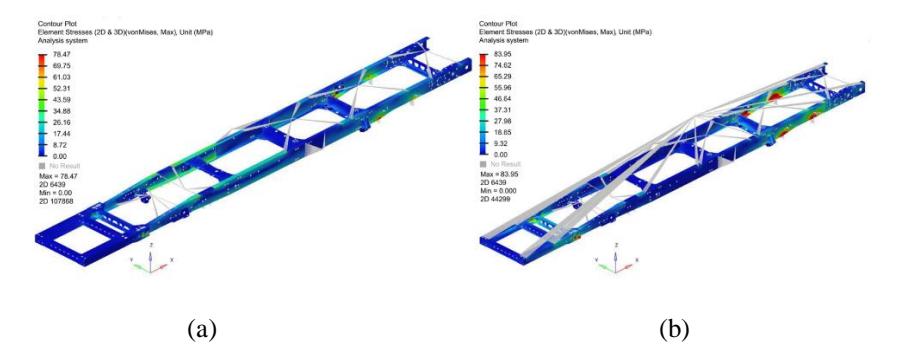

Gambar 8 von Mises stress a) beban komponen elektrik b) penambahan beban upperstructure.

4.1.3 Safety factor

Hasil tegangan pada Gambar 8 (a) dan (b) perlu diperhatikan dari segi aspek desain untuk area yang menjadi konsentrasi tegangan dikarenakan berpengaruh terhadap faktor keamanan. Faktor keamanan dihitung menggunakan persamaan (2) dengan nilai tegangan maksimum sebesar 83,95 MPa yang diperoleh dari simulasi statik untuk pembebanan komponen elektrik ditambah upperstructure, dan yield material steel AISI 1080 sebesar 585 MPa, sehingga diperoleh nilai faktor keamanan sasis sebesar 6,69. Nilai tersebut dikatakan aman karena berada di atas persyaratan untuk automotive yang umumnya sebesar 3,8[25].

\[FOS = \frac{\sigma_{yield \, material}}{\sigma_{FEA}} \tag{2}\]

4.1.4 Reaction Force

Gaya reaksi adalah gaya yang timbul akibat gaya aktif berdasarkan hukum ketiga Newton. Hukum gerak ketiga Newton berisi setiap ada gaya aksi, ada gaya reaksi yang sama dan berlawanan [21]. Pada Gambar 8.a diperoleh gaya reaksi maksimum sebesar 0 N dan minimum 577,4 N. Gaya reaksi tidak bekerja pada benda yang sama dengan gaya aksi meskipun besarnya sama [22]. Ini

menunjukkan bahwa jika terdapat sepasang gaya yang berlawanan resultan arah maka besarnya sama. Pada Gambar 8.b diperoleh gaya reaksi maksimum sebesar 0 N dan minimum 1174 N dari pembebanan kombinasi oleh komponen elektrik dan upperstructure. Hal ini menegaskan kemungkinan untuk memperlakukan gaya reaksi penyangga yang dihasilkan sesuai dengan gaya reaksi terkonsentrasi yang dihitung menggunakan FEM [23].

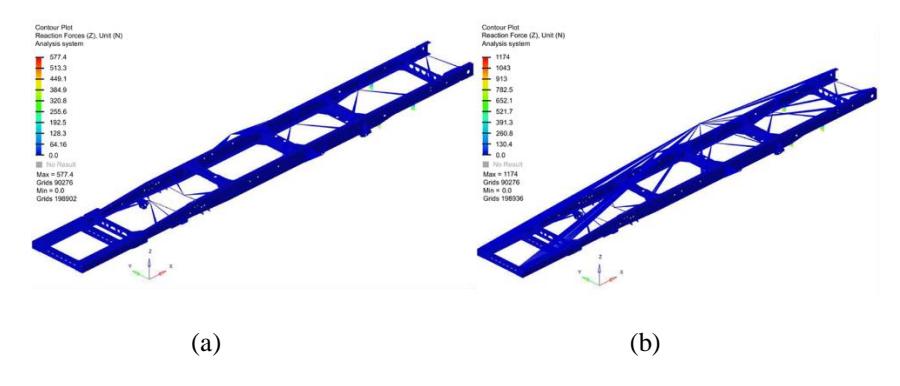

Gambar 9 Reaction force a) beban komponen elektrik b) penambahan beban upperstructure.

4.2 Variasi nilai kekakuan untuk suspensi pegas daun

Variasi nilai dari kekakuan pegas bertujuan untuk mengetahui pengaruh kekakuan terhadap defleksi pegas suspensi bus listrik. Boundary condition yang digunakan tidak berubah dari simulasi tegangan. Variasi kekakuan pegas ditentukan dari iterasi interval kekakuan 100 N/mm sampai dengan 1000 N/mm [24]. Gaya reaksi dari setiap titik pada satu tumpuan kemudian dijumlahkan untuk menghitung nilai defleksi pegas. Berikut grafik yang ditunjukkan pada Gambar 10 (a) mengenai nilai defleksi terhadap gaya reaksi dari pegas dengan kondisi beban elektrik dan Gambar 10 (b) untuk kondisi penambahan upperstructure dengan nilai gaya reaksi terhadap kekakuan pegas.

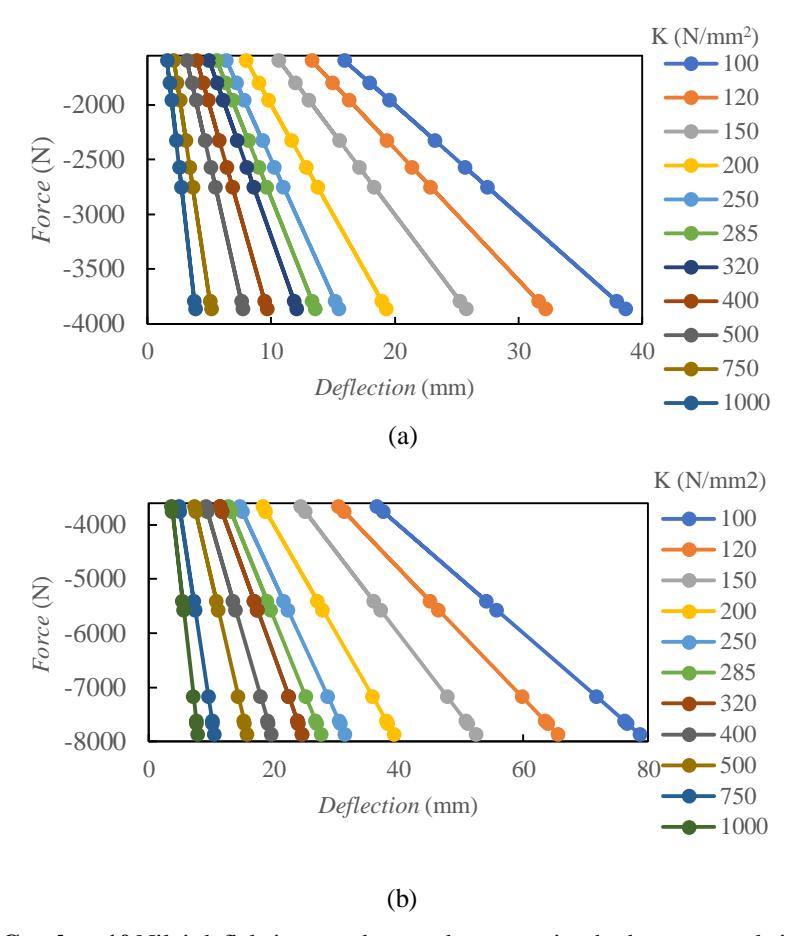

Gambar 10 Nilai defleksi pegas daun pada suspensi terhadap gaya reaksi (a) beban komponen elektrik (b) upperstructure.

4.3 Perhitungan defleksi dengan cara teoritik

Perhitungan defleksi menggunakan persamaan (3) bertujuan untuk mempermudah dalam memperoleh solusi secara teoritik mengikuti referensi pada SAE leaf spring [20]. Gambar 11 merupakan simply support leaf spring pendekatan desain dengan dimensi, panjang pelat L adalah 700 mm, lebar adalah 70, tinggi (h) adalah 44 mm, jumlah pelat N sebanyak 4, modulus young (E) adalah 207000 MPa, untuk simply support leaf spring, q adalah 6.

\[\delta_{max} = \frac{qFL^3}{ENb_N h^3} \tag{3}\]

Gambar 11 Simply support leaf spring.

4.4 Nilai kekakuan suspensi pegas daun

Dari pembahasan 4.3 menentukan nilai defleksi pada pegas daun. Selanjutnya, hasil defleksi dari simulasi dibandingkan dengan hasil teoritik untuk mendapatkan nilai kekakuan yang mendekati kodisi aktual. Berdasarkan Tabel 2, di mana \(w_e\) adalah gaya reaksi komponen elektrik, \(w_{us}\) adalah gaya reaksi dari penambahan upperstructure, dan \(z_e\) adalah nilai defleksi pegas dari pembebanan komponen elektrik, dan \(z_{us}\) adalah nilai defleksi pegas dari hasil penambahan upperstructure simulasi dan hasil perhitungan. Mengikuti penelitian yang dilakukan [24], percobaan eksperimen dilakukan untuk mendapatkan nilai kekakuan pegas. Nilai k diperoleh dari persamaan (4) untuk suspensi depan sekitar 285 N/mm dan suspensi belakang 320 N/mm. Perbandingan error defleksi antara hasil simulasi dengan teoritik untuk suspensi depan dan belakang adalah 4,99% dan 4,93%. Dari keseluruhan hasil defleksi pegas yang diperoleh berada dibawah standar menurut [25] untuk kendaraan besar yang beroperasional di jalan raya, sekitar 75 – 200 mm dan yang beroperasinal di luar jalan raya, sekitar 25 - 175 mm.

\[K = \frac{1}{\delta} * \frac{4 \cdot E \cdot n \cdot b \cdot h^3}{L^3} \tag{4}\]

Tabel 2. Nilai k dan perbandingan error defleksi pada pegas daun.

5 Kesimpulan

Penentuan CoG berdasarkan UN ECE R66 [10] letak CoG setelah pemasangan komponen elektrik adalah 2151,4 mm dari sumbu pusat axle depan. Perhitungan dari model CAD diperoleh nilai CoG dengan komponen elektrik adalah 2190,2 mm. Massa komponen elektrik dengan model chasiss CAD sebesar 2760,78 kg. Pada uji timbang sasis dengan komponen elektrik di lapangan diperoleh nilai 2774 kg. Perbandingan persentase error yang didapatkan adalah 0,48 %.

Analisis numerik menggunakan pendekatan finite element didapat displacement pada struktur sasis dengan beban komponen elektrik 3,49 mm dan komponen elektrik ditambah upperstructure 4,58 mm. Nilai von Mises stress 78,47 MPa dan 83,95 MPa. Nilai safety factor untuk mengetahui batas kemampuan dari struktur akibat pembebanan, diperoleh nilai SF sebesar 6,96. Gaya reaksi merupakan respon dari suspensi pegas daun terhadap pembebanan komponen elektrik dan upperstructure, didapat nilai gaya reaksi untuk setiap pembebanan adalah 577,4 N dan 1174 N. Kekakuan pegas ditentukan melalui iterasi dengan memvariaskan nilai kekakuan pegas pada rentang 100 N/mm sampai dengan 1000 N/mm. Persentasi perbandingan error defleksi antara uji simulasi dengan kajian teoritik pada pembebanan komponen elektrik dan ditambah upperstructure adalah 4,99% dan 4,93%. Nilai ¹ dan ² diperoleh dari perhitungan analitik menggunakan persamaan (4). Sehingga, dapat diperkirakan nilai suspensi depan ¹ = 285 N/mm dan ² = 320 N/mm.
