Pemodelan Retak pada Struktur Beton Bertulang

Published: | DOI: 10.5614/jts.2010.17.2.3 | Vol 17, Issue 2 (2010)

Authors

Abstract

Abstrak. Paper ini menyajikan pemodelan retak pada struktur beton bertulang dengan menggunakan nonlinear finite element. Pemodelan retak yang digunakan dalam studi ini adalah discrete crack untuk mensimulasikan diskontinuitas regangan. Discrete crack dimasukkan ke dalam struktur ketika tegangan utama tarik pada titik nodal telah mencapai kuat tarik beton. Penerapan discrete crack ini hanya dilakukan jika hasil kombinasi tegangan didominasi oleh tegangan normal tarik. Meskipun demikian, jika tegangan utama tarik pada Gauss point telah melampaui tegangan tarik beton, retak diperlakukan sebagai retak tersebar dengan merubah perilaku material dari isotropik menjadi orthotropik. Untuk menggambarkan arah dan pola retak retak yang benar, pemasukan discrete crack ke dalam struktur tidak hanya dilakukan dengan melakukan pemisahan titik nodal yang tegangannya telah mencapai kuat tarik beton, tapi juga merotasi retak ke arah tegak lurus terhadap arah tegangan utama tarik dan menggeser titik nodal di ujung retak sejauh perambatan retaknya. Beberapa benda uji dengan kasus yang berbeda yaitu Beam J4 (Burns and Siess 1962), Beam OA (Bresler dan Scordelis 1963) dan Beam A4 (Ahmad et al. 1986). dianalisis untuk memvalidasi model. Model ini bukan hanya mampu menunjukkan bahwa respon struktur dari model sangat mendekati hasil pengujian eksperimental, tapi juga dapat menggambarkan pola retak yang benar.Abstract. This paper presents a crack model for reinforced concrete structures by using nonlinear finite element method. The crack model used in this study is a discrete crack to simulate strain discontinuity, Discrete cracks are inserted into the structure when the principal tensile stress of nodes have reached the tensile strength of concrete. Insertion of discrete cracks into the structure is only performed when resulting stress combinations are dominated by normal tension stress. Nevertheless, if the principle tension stress on a Gauss point has exceeded the tensile strength of concrete, the craks is treated as a smeared crack with a change in material behavior from one isotropic to another orthotropic character. To find the appropriate direction and pattern of cracks, insertion of discrete cracks into the structure is not only performed by node separation at nodes which have reached the tensile strength of concrete, but also by rotation of the crack perpendicular to the direction of the principle tension stress and dragging the crack-tip node as far as the crack has propagated. Some specimens with different cases e.i Beam J4 (Burns and Siess 1962), Beam OA (Bresler dan Scordelis 1963) and Beam A4 (Ahmad et al. 1986) were analyzed to validate the model. The model is not only able to shows that the structure response is very close to the experimental test, but also can describe the proper crack pattern.

Keywords

Structural engineering; Physics; Materials science; Composite material; Engineering

1. Pendahuluan

Struktur beton bertulang mempunyai permasalahan yang sangat komplek akibat adanya pengaruh retak pada beton. Rendahnya kuat tarik pada beton menjadi pemicu teriadinya retak-retak pada struktur beton bertulang. Retak-retak tersebut selain menimbulkan diskontinuitas regangan pada elemen beton juga menurunkan kekakuan struktur beton bertulang. Para peneliti sebelumnya memasukkan pengaruh retak pada struktur beton bertulang kedalam analisis finite element dengan pemodelan smeared crack dan discrete crack. Pengembangan finite element method dengan memperhitungkan retak beton telah banyak dilakukan oleh peneliti-peneliti sebelumnya. Ngo dan Scordelis (1967), Nilson (1968), Grootenboer (1979), Yao dan Murray (1995), Einsfield et al. (2000) memodelkan retak beton dengan menggunakan discrete crack model. Sedangkan Kotsovos (1984), Vecchio and Collins (1986), Vecchio (1989), Kwak dan Filippou (1990), Chung dan Ahmad (1994), Huang dan Platten (1997), Arafa et al. (1998) Rots (1990) memodelkan retak beton dengan smeared crack model.

Pada kasus smeared crack, retak digambarkan berdasarkan arah tegak lurus tegangan utama tarik di Gauss point di dalam elemen beton. Pengaruh retak pada elemen diperhitungkan melalui perubahan matriks kekakuan material, dimana sebelum retak, beton dianggap sebagai material isotropik dan setelah retak, beton dianggap sebagai material orthotropik. Penggunaan model ini memang cocok untuk menggambarkan elemen-elemen yang tegangannya relatif seragam. Namun karena metoda ini menganggap elemen yang telah mengalami retak sebagai kontinum, maka smeared crack tidak dapat merepresentasikan kondisi regangan diskontinyu sebagaimana kondisi retak yang sesungguhnya. Model ini sangat populer dan banyak digunakan oleh para peneliti karena mudah untuk diaplikasikan ke dalam program komputer

Sedangkan pada kasus discrete crack, retak benarbenar dimodelkan sebagai bentuk pemisahan titik elemen-elemen sepaniang tepi bersebrangan jika tegangan utama tarik pada titik nodal tersebut telah melampaui kuat tarik beton. Pemodelan ini diakui lebih realistis dalam menggambarkan fenomena retak beton. Namun pemisahan titik nodal pada discrete crack membawa konsekuensi pada perubahan topologi struktur. Ketika discrete crack dimasukkan kedalam struktur, struktur dianggap sebagai struktur baru dan harus dilakukan pembebanan ulang sesuai riwayat pembebanan sebelumnya. Hal ini mengakibatkan proses analisis pada discrete crack memerlukan running time yang lebih lama. Discrete crack model yang telah dikembangkan oleh beberapa peneliti sebelumnya pada umumnya dilakukan dengan memisahkan titik nodal pada elemenelemen beton yang bersebrangan. Hal ini mengakibatkan adanya kesalahan dalam menggambarkan arah retak, karena arah retak belum tentu sama dengan arah jalur titik nodal. Pada paper ini, model retak diskrit bukan hanya dilakukan dengan memisahkan titik nodal yang saling berseberangan tapi juga melakukan rotasi dan penggeseran titik nodal di ujung retak sedemikian rupa sehingga pola retak yang digambarkan mempunyai arah dan panjang yang benar.

2. Smeared Crack Model

Smeared crack model menganggap bahwa beton yang telah mengalami retak tetap ditinjau sebagai suatu kontinum. Sebelum terjadi retak beton ditinjau sebagai material isotropik dan setelah beton mengalami retak beton dianggap sebagai material orthotropik dengan arah sesuai dengan arah tegangantegangan utamanya seperti terlihat pada Gambar 1.

Untuk kondisi tegangan bidang (plane stress) persamaan hubungan tegangan-regangan elemen beton pada arah sumbu global sebelum beton mengalami retak dapat ditulis sebagai berikut.

10

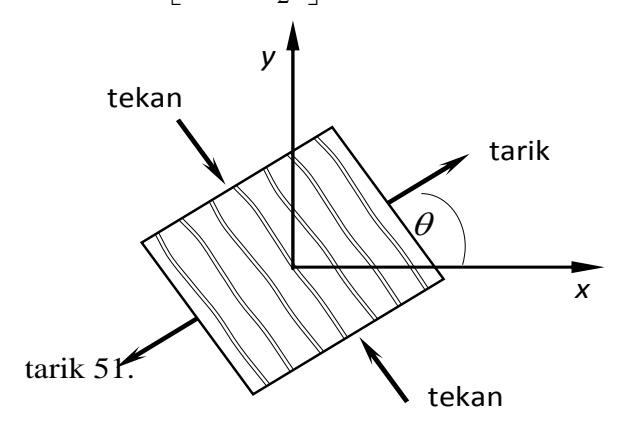

Gambar 1. Pemodelan smeared crack

12

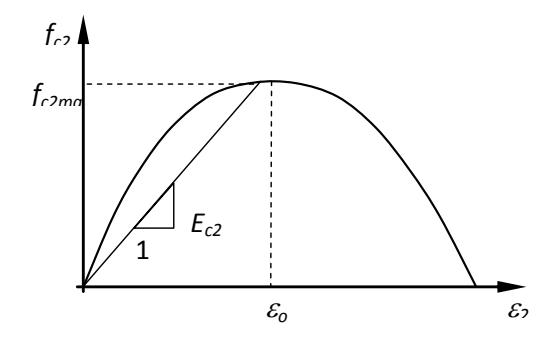

Gambar 2. Hubungan tegangan regangan beton tekan, Vecchio dan Collins (1988)

dimana \(E_c\) adalah Modulus elastisitas beton dan n adalah Poisson's ratio material. Sekali tegangan normal melampaui tegangan retak maka beton ditinjau sebagai material orthotropik. Hubungan tegangan-regangan dalam arah tegangan utama pada setiap penambahan beban dapat ditentukan dengan menggunakan Persamaan 2.

Dimana:

\[\lambda = \frac{E_{c1}}{\frac{E_{c1}}{E_{c2}} - v^2} \tag{3}\]

Ketika beton telah retak, maka Poisson ratio n pada material yang telah mengalami retak dapat diabaikan, dengan demikian Persamaan 2 dapat ditulis kembali menjadi.

\[\begin{cases} d\sigma_{11} \\ d\sigma_{22} \\ d\tau_{12} \end{cases} = \begin{bmatrix} E_{c1} & 0 & 0 \\ 0 & E_{c2} & 0 \\ 0 & 0 & \beta G \end{bmatrix} \cdot \begin{cases} d\varepsilon_{11} \\ d\varepsilon_{22} \\ d\gamma_{12} \end{cases} \tag{4}\]

Dimana:

\[G = \frac{E_{c1} \cdot E_{c2}}{E_{c1} + E_{c2}} \tag{5}\]

Beton yang telah mengalami retak dianggap masih mempunyai kekuatan geser akibat adanya aggregate interlocking sebesar \(\beta G\), dimana \(\beta\) merupakan konstanta. \(E_{c1}\) dan \(E_{c2}\) adalah modulus beton untuk kondisi tarik dan tekan dalam arah sumbu orthotropik yang masing-masing mempunyai arah tegak lurus dan sejajar terhadap arah retak beton. Pada penelitian ini \(E_{c1}\) dan \(E_{c2}\) ditentukan dengan menggunakan modulus secan dari hubungan tegangan-regangan beton. Hubungan tegangan regangan pada kondisi tekan dapat dimodelkan seperti Gambar 2, Vecchio dan Collins (1988).

\[f_{c2} = f_{c2 \max} \cdot \left[ 2 \left( \frac{\varepsilon_2}{\varepsilon_0} \right) - \left( \frac{\varepsilon_2}{\varepsilon_0} \right)^2 \right]\] (6)

Dimana:

\(\epsilon_{\rm o}\) : regangan tekan beton pada saat tegangan mencapai puncak

\(\varepsilon_1\): regangan tarik beton

\(f_{c2max}\): kuat tekan beton pada awal retak, nilai \(f_{c2max}\) dapat ditentukan melalui Persamaan 7.

\[f_{c2\,\text{max}} = \frac{-f_c'}{0.8 - 0.34 \frac{\varepsilon_1}{\varepsilon_0}} \tag{7}\]

dimana, \(f_c'\): kuat tekan beton

Sedangkan hubungan tegangan-regangan beton pada arah tegangan utama tarik dimodelkan oleh Vecchio (1988) seperti terlihat pada Gambar 3.

Dimana untuk \(\varepsilon_I < \varepsilon_{cr}\) hubungan tegangan-regangan beton ditentukan sebagai fungsi linier terhadap regangan.

\[f_{c1} = E_c \cdot \varepsilon_1 \tag{8}\]

Untuk \(\epsilon 1 \ge \epsilon cr\) hubungan tegangan-regangan beton diformulasikan sebagai berikut:

\[f_{c1} = \frac{f_{cr}}{1 + \sqrt{200\varepsilon_1}} \tag{9}\]

Dimana \(f_{cr}\) merupakan tegangan retak beton, Vecchio menentukan nilai \(f_{cr}\) sama dengan tegangan tarik \(f_t\).

3. Discrete Crack Model

Di sisi lain pemodelan discrete crack menawarkan adanya diskontinuitas regangan pada elemen beton dengan melakukan pemisahan titik nodal ketika tegangan utama tarik di titik nodal mencapai tegangan retak beton seperti terlihat pada Gambar 4. Pemodelan discrete crack ini telah diperkenalkan oleh Ngo dan Scordelis tahun 1967, discrete crack diberikan dengan cara memberikan retak awal (predefined crack) pada struktur dengan membuat duplikasi titik-titik nodal pada lokasi yang sama. Namun model ini tidak berkembang secara baik, karena implementasinya sangat sulit.

25

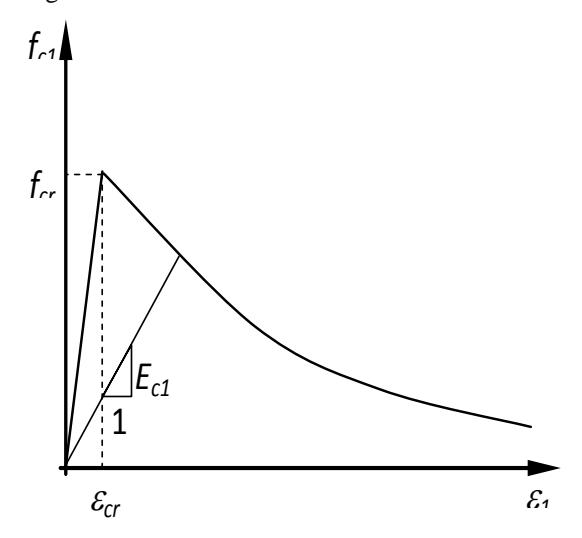

Gambar 3. Hubungan tegangan regangan beton pada arah utama tarik, Vecchio (1988)

Gambar 4. Pemodelan discrete crack

Implementasi discrete crack pada finite element sesungguhnya lebih merupakan prosedur perubahan topologi.

Gambar. 5. Pemodelan discrete crack dengan predefined crack. Ngo dan Scordelis (1967)

Ketika suatu struktur diberikan beban inkremental P<sub>(i)</sub> dimana tegangan utama tarik pada suatu titik nodal telah mencapai tegangan retak beton, maka dilakukan pemisahan titik nodal dengan cara menduplikasikannya pada lokasi yang sama. Akibat pemisahan titik nodal inilah maka elemen-elemen yang berdekatan yang semula terhubung oleh satu titik nodal menjadi terpisah satu sama lain. Pemisahan titik nodal ini mengakibatkan topologi struktur berubah, sehingga penomoran titik nodal harus ditata ulang serta titiktitik nodal dimana terdapat gaya-gaya kerja dan titiktitik nodal yang terkekang (restrained) juga harus dipetakan dari topologi lama ke topologi baru. Dengan demikian, maka struktur dianggap sebagai struktur baru. Selanjutnya beban inkremental dikenakan kembali mulai dari awal beban inkrementasi sampai pada inkrementasi berikutnya P(i+1). Jika tegangan utama tarik telah melampaui tegangan retak beton maka dilakukan proses pemisahan titik nodal sebagaimana langkah sebelumnya dan seterusnya hingga inkrementasi beban selesai.

4. Kriteria Discrete Crack

Dalam studi ini penerapan discrete crack kedalam finite element dilakukan dengan cara memisahkan titik nodal ketika tegangan utama tarik pada titik nodal tersebut telah mencapai tegangan retak beton. Karena pada studi ini perambatan discrete crack hanya dibatasi pada titik-titik nodal di tepi elemen, maka ada dua kriteria yang harus dipenuhi untuk memasukkan discrete crack ke dalam struktur.

4.1 Kriteria tegangan

Tegangan-tegangan yang terjadi pada struktur beton bertulang umumnya merupakan kombinasi dari tegangan normal dan tegangan geser. Pola retak pada struktur yang dominan mengalami tegangan normal tarik cenderung membentuk pola retak diskrit. Retak demikian menggambarkan fenomena diskontinuitas regangan pada struktur. Pemodelan retak yang paling sesuai untuk memodelkan retak demikian adalah discrete crack model. Sementara itu pola retak yang terbentuk pada struktur beton bertulang yang menerima tegangan geser seperti pada pengujian struktur panel yang dilakukan oleh Vecchio dan Collins (1986), pola retak yang terjadi menunjukkan jumlah retak vang banyak dengan retak-retak kecil vang tersebar secara merata (distributed crack) pada elemen. Pola retak demikian tentu sangat sulit untuk dimodelkan dengan pemodelan discrete crack dan akan lebih mudah jika dimodelkan dengan menggunakan pemodelan smeared crack.

Untuk memasukan discrete crack ke dalam struktur, tegangan-tegangan pada titik nodal harus dievaluasi. Akan tetapi tegangan-tegangan yang diperoleh dari analisis finite element adalah tegangan-tegangan yang terjadi pada Gauss point. Oleh karena itu, agar dapat mengevaluasi tegangan yang terjadi pada titik nodal maka tegangan-tegangan pada titik nodal harus diketahui. Tegangan pada titik nodal dapat dihitung dengan cara mengekstrapolasi tegangan-tegangan pada Gauss point. Ekstrapolasi dapat dilakukan dengan mengalikan fungsi bentuk dengan tegangan \(\sigma_x\), \(\sigma_y\) dan \(\tau_{xy}\) pada Gauss point.

\[\sigma' = \sum_{i=1}^{4} N_i' \cdot \sigma_i' \tag{10}\]

Dimana

\(\sigma'\): tegangan pada titik nodal \(\sigma'_i\): tegangan pada Gauss point

\(N_i'\): fungsi bentuk dengan batas Gauss point

Dari Persamaan 10 dapat dihitung tegangantegangan di titik nodal dalam arah sumbu global yaitu \(\sigma'_{x}\), \(\sigma'_{y}\) dan \(\tau'_{xy}\). Akan tetapi tegangan-tegangan hasil ekstrapolasi ini hanya mewakili satu elemen saja. Padahal titik nodal pada struktur bisa merupakan kumpulan titik-titik nodal dari beberapa elemen yang saling berdekatan. Untuk mendapatkan tegangantegangan pada titik nodal yang dapat mewakili elemen-elemen disekitarnya harus dicari nilai rataratanya. Tegangan rata-rata di titik modal ini selanjutnya dievaluasi untuk menentukan apakah akan dilakukan pemisahan titik nodal atau tidak. Jika tegangantegangan arah sumbu global diketahui, maka tegangan utama tarik \(\sigma_I\), tegangan utama tekan \(\sigma_2\) dan sudut antara arah tegangan utama tarik \(\sigma_l\) dan arah tegangan tarik pada sumbu global \(\theta\) dapat ditentukan dengan menggunakan Persamaan 11, 12 dan 13.

\[\sigma_{1} = \frac{\sigma_{x} + \sigma_{y}}{2} + \sqrt{\left(\frac{\sigma_{x} - \sigma_{y}}{2}\right)^{2} + \tau_{xy}^{2}}\] (11)

\[\sigma_2 = \frac{\sigma_x + \sigma_y}{2} - \sqrt{\left(\frac{\sigma_x - \sigma_y}{2}\right)^2 + \tau_{xy}^2}\] (12)

\[\tan(2\theta) = \frac{2\tau_{xy}}{\sigma_{x} - \sigma_{y}} \tag{13}\]

Discrete crack dapat dimasukkan ke dalam struktur jika tegangan utama tarik \(\sigma_l\) pada titik nodal telah mencapai tegangan tarik beton \(f_t\). Akan tetapi untuk menentukan apakah retak pada titik nodal tersebut akan dimodelkan dengan discrete crack atau tidak masih perlu dievaluasi lagi terhadap kombinasi tegangan normal dan tegangan tarik. Jika pada suatu titik bekerja tegangan uniaksial tarik, maka arah tegangan utama tarik akan berimpit dengan arah tegangan tarik global atau \(\theta = 0^{\circ}\). Jika pada suatu titik bekerja tegangan geser murni, maka arah tegangan utama tarik akan membentuk sudut \(\theta = 45^{\circ}\).

Dengan menganggap sudut \(\theta = 22.5^{\circ}\) sebagai nilai tengah dari kedua kondisi tersebut di atas, maka dapat dianggap bahwa pada rentang nilai \(0^{\circ} \le \theta \le 22.5^{\circ}\)kombinasi tegangan didominasi oleh tegangan normal tarik. Kondisi ini merupakan salah satu batasan untuk memasukkan discrete crack ke dalam finite element. Oleh karena itu pada penelitian ini pemisahan titik nodal hanya dilakukan jika tegangan utama tarik pada titik nodal telah mencapai tegangan tarik beton dan kombinasi tegangan-tegangan di titik nodal tersebut membentuk sudut \(0^{\circ} \le \theta \le 22.5^{\circ}\). Sedangkan untuk nilai \(22.5^{\circ} < \theta \le 45^{\circ}\) tegangan-tegangan di titik nodal lebih didominasi oleh tegangan geser dimana perilaku retak yang terjadi merupakan retak yang tersebar. Oleh karena itu prosedur pemisahan titik nodal tidak perlu dilakukan. tapi akibat retak yang tersebar kekakuan elemen berubah. Beton yang semula dianggap sebagai material isotropik selanjutnya ditinjau sebagai material orthotropik.

4.2 Kriteria topologi

Untuk memasukkan discrete crack, selain kriteria tegangan seperti penjelasan di atas, juga dibatasi oleh kondisi topologi. Pada paper ini pemodelan discrete crack hanya dilakukan pada jalur titik nodal yang menghubungkan antara elemen-elemen yang bersebrangan ketika tegangan utama tarik di titik nodal telah mencapai tegangan retak beton. Akan tetapi pemisahan titik nodal seperti ini tidak dapat menggambarkan arah retak yang benar. Selain itu panjang perambatan retak pada setiap beban inkrementasi juga tidak tepat, karena perpanjangan retak akan merambat dari titik nodal yang satu ke titik nodal yang lain.

Oleh karena itu, untuk mendapatkan arah retak diskrit yang benar pada studi ini tidak hanya melakukan prosedur pemisahan titik nodal saja, tapi juga memutar jalur titik nodal sesuai dengan arah tegak lurus tegangan utama tarik. Sedangkan untuk menentukan panjang perambatan retak dilakukan penggeseran titik nodal di ujung retak ke suatu titik dimana tegangan tarik pada arah tegak lurus retak sama dengan kuat tarik beton. Dengan demikian retak diskrit yang terbentuk akan merepresentasikan kondisi retak yang sesuai terhadap arah maupun perambatan ujung retak yang sesungguhnya. Mekanisme perubahan topologi dapat dijelaskan sebagai berikut:

4.2.1 Kasus I

Kasus ini merupakan permulaan retak yang dimulai dari tepi struktur, retak ini terjadi jika tegangan utama tarik pada titik nodal terluar yang terletak diantara dua elemen (titik nodal I) seperti digambarkan dalam Gambar 6. melampaui tegangan retak beton. Arah perambatan retak tegak lurus dengan arah tegangan utama tarik pada titik nodal I menuju titik nodal J. Untuk menentukan panjang retak \(l_{cr}\) dilakukan dengan menggunakan interpolasi linier terhadap tegangan utama tarik yang terjadi di antara titik nodal I dan J. Ujung retak (crack tip) berhenti pada jalur nodal (I – J) dimana tegangan tarik utama sama dengan tegangan retak \(f_{cr}\). Jika arah retak membentuk sudut dengan arah jalur nodal (I - J) maka retak diputar sebesar perbedaan sudut tersebut (θ). Pada pangkal retak (titik nodal I) terbentuk titik nodal baru yang berimpit dengan titik nodal lama sebagai hasil duplikasi.

4.2.2 Kasus II

Kasus ini merupakan perambatan retak lanjutan dari kasus I dimana retak berkembang dari titik nodal I ke titik nodal J. Tentukan tegangan utama tarik di titik nodal I sebagai dasar untuk menentukan sudut retak. Tentukan titik potong antara garis pada arah sudut retak yang berpangkal di titik nodal I dan garis yang menghubungkan titik nodal J dan K di J', tegangantegangan di titik J' di tentukan dari hasil interpolasi linier antara tegangan-tegangan di titik nodal J dan K. Tentukan tegangan di J' yang berarah tegak lurus retak atau sejajar dengan tegangan utama tarik di I. Panjang retak \(l_{cr}\) ditentukan dengan menggunakan interpolasi linier antara tegangan utama di titik nodal I dan tegangan arah tegak lurus retak di J'. Ujung retak (crack tip) berhenti pada jalur nodal (I - J') dimana tegangan tarik pada arah tegak lurus retak sama dengan tegangan retak \(f_{cr}\). Jika panjang retak \(l_{cr}\) lebih dari setengah panjang jalur nodal (I – J') maka titik nodal I ini akan diduplikasi sehingga terbentuk titik nodal baru dengan posisi berimpit dengan titik nodal lama. Jika panjang retak \(l_{cr}\) kurang dari setengah panjang jalur nodal (I - J') maka berlaku kasus III. Untuk menghindari geometric distortion semua titik nodal-tengah elemen di atur kembali sehingga berada di tengah antara titik-titik nodal-sudut di sebelahnya seperti terlihat pada Gambar 7.

4.2.3 Kasus III

Kasus ini merupakan kasus yang sama dengan kasus II. Akan tetapi panjang retak lcr kurang dari setengah dan lebih besar 10 % dari jarak titik nodal I ke titik nodal J′ sehingga titik nodal I ini tidak perlu diduplikasi, akan tetapi posisi titik nodal I bergeser sepanjang lcr dimana pada posisi tersebut tegangan utama tarik sama dengan tegangan retak fcr, pergeseran titik nodal I searah dengan arah jalur retak. Untuk menghindari geometric distortion semua titik nodal-tengah elemen di atur kembali sehingga berada di tengah antara titik-titik nodal-sudut di sebelahnya kecuali titik nodal ujung retak yang baru terbentuk terlihat pada Gambar 8.

5. Aplikasi Model

Untuk menguji akurasi model yang diaplikasikan dalam finite element, pada studi ini dilakukan analisis terhadap beberapa struktur balok beton bertulang hasil pengujian eksperimental dari para peneliti terdahulu sebagai bahan validasi dalam studi ini. Benda ujibenda uji yang akan ditinjau antara lain hasil eksperimental yang dilakukan oleh Burns and Siess (1962), Bresler dan Scordelis (1963) dan Ahmad et al. (1986). Selain itu pola retak hasil analisis juga akan dievaluasi.

5.1 Pengujian Beam J4

Beam J4 hasil pengujian eksperimental yang dilakukan oleh Burns and Siess (1962) merupakan balok beton bertulang dengan tulangan tunggal dengan kondisi penulangan underreinforced. Beam J4 tersebut mempunyai dimensi penampang sebagai berikut, lebar 203.2 mm dan tinggi total 508 mm dengan tulangan tunggal As (1013 mm2 ). Material beton yang digunakan mempunyai modulus elastisitas Ec =26201 MPa dengan kuat tekan fc′ =33.23 MPa, Sedangkan baja tulangan yang digunakan mempunyai modulus elastisitas Es =203402.5 MPa dengan tegangan leleh fy =309.5 MPa. Beam J4 mempunyai panjang bentang 3657.6 mm yang ditumpu dengan tumpuan sederhana (sendi dan rol). Pembebanan yang dikenakan pada struktur adalah beban terpusat tunggal di tengah bentang seperti terlihat pada Gambar 9. Peneliti-peneliti terdahulu seperti Kwak dan Filippou (1990), Lowes (1999) dan Barzegar Schnorbits juga menggunakan Beam J4 sebagai bahan untuk melakukan pengujian pemodelan numerik mereka.

Dari Beam J4 tersebut diatas dilakukan analisis dengan menggunakan finite element yang telah dimasukkan pemodelan retak untuk mendapatkan respon struktur hubungan beban perpindahan. Selanjutnya respon struktur hasil simulasi numerik ini dibandingkan dengan respon struktur hasil pengujian eksperimental oleh Burns and Siess (1962) dan respon struktur hasil simulasi dari pemodelan-pemodelan para peneliti terdahulu yaitu: Kwak dan Filippou (1990), Lowes (1999) dan Barzegar Schnorbits sebagai bahan evaluasi. Respon struktur hubungan beban perpindahan dari hasil pengujian eksperimental maupun hasil simulasi numerik disajikan dalam bentuk grafik seperti terlihat pada Gambar 10.

10

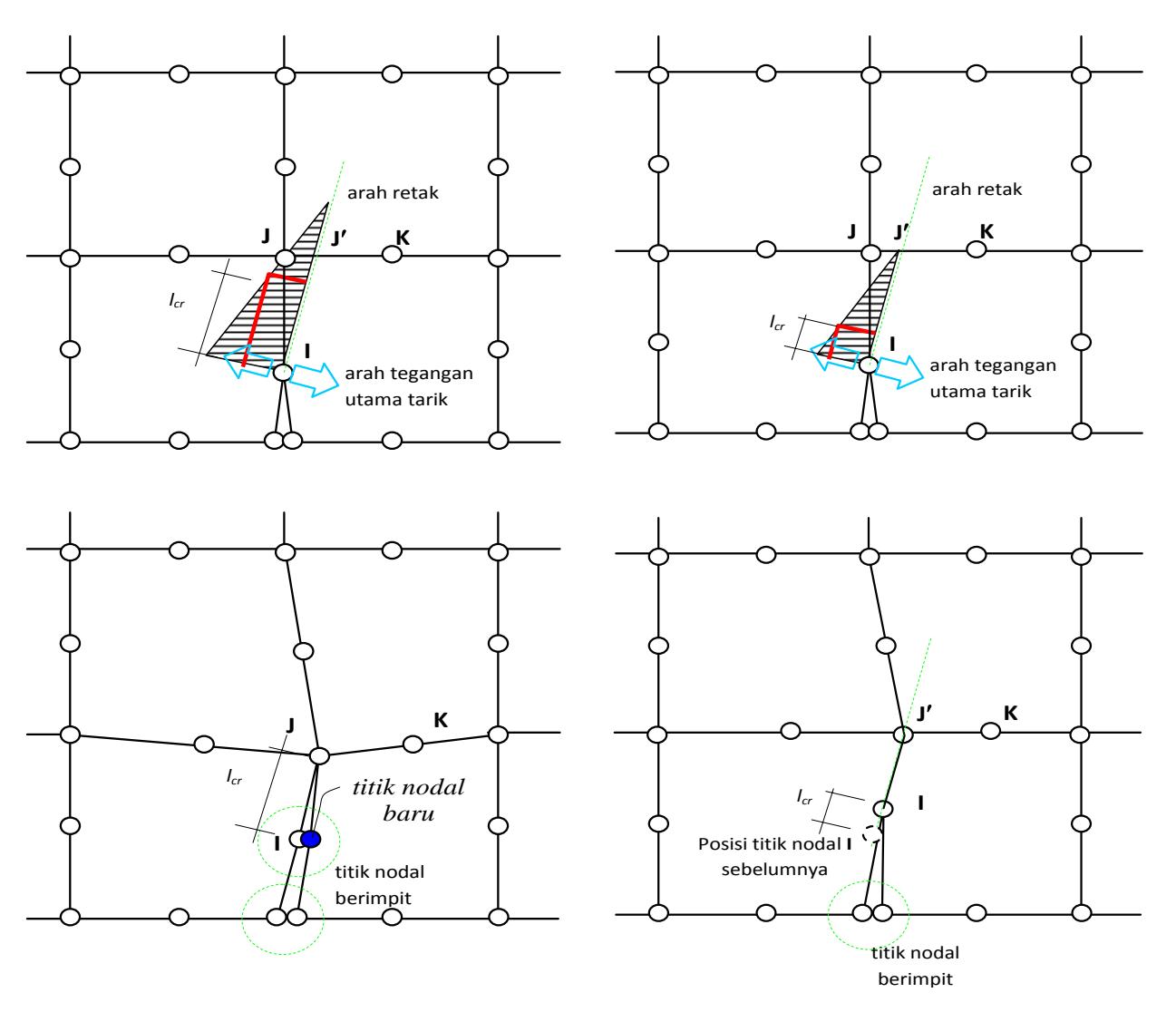

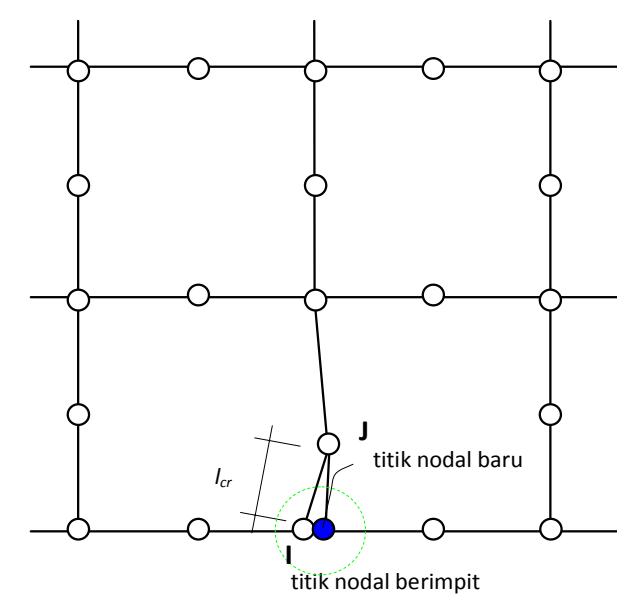

Gambar 6. Perambatan retak Kasus I

1

Gambar 7. Perambatan retak Kasus II

Gambar 8. Perambatan retak Kasus III

4

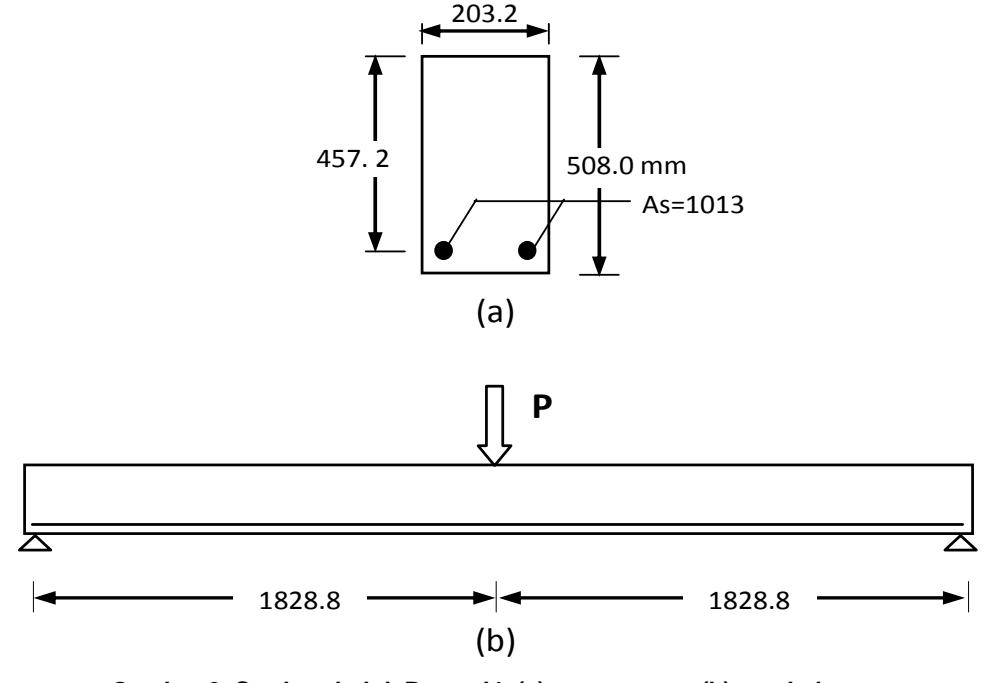

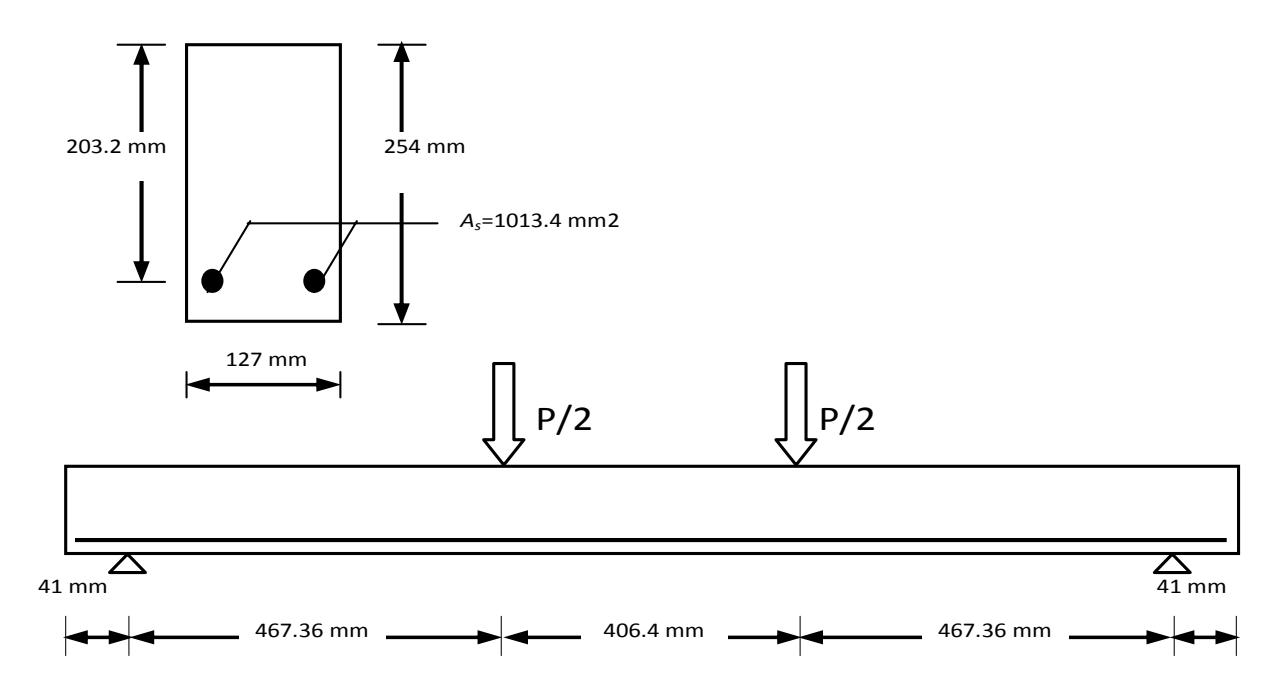

Gambar 9. Struktur balok Beam J4. (a) penampang. (b) pembebanan

1

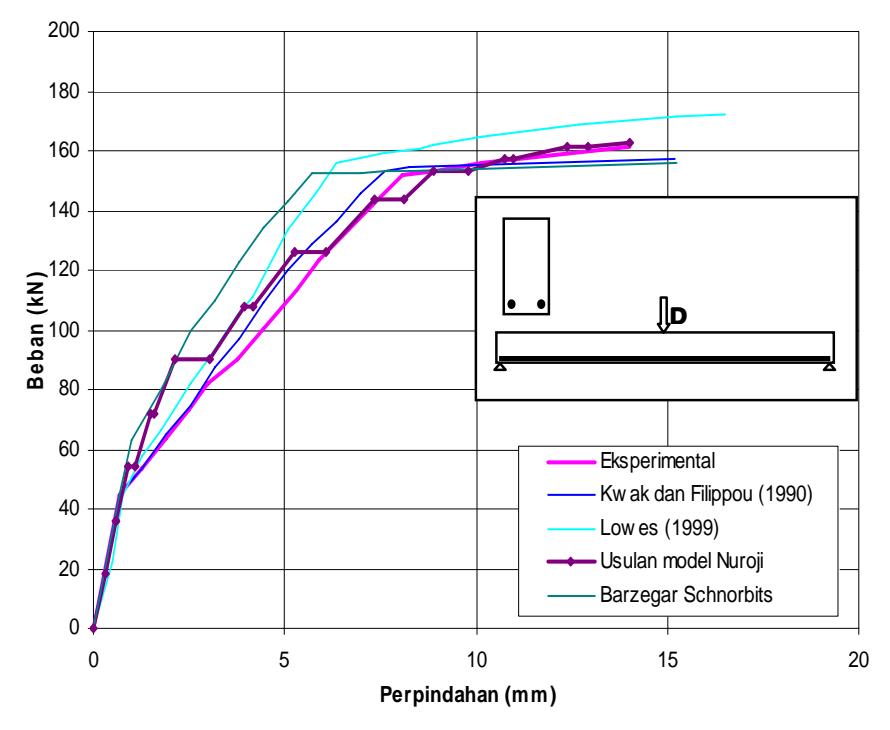

Gambar 10. Respon Pembebanan dan Perpindahan di tengah bentang struktur Beam J4

Dari Gambar 10 menunjukkan bahwa respon struktur yang ditunjukkan oleh hasil simulasi numerik dengan menggunakan pemodelan yang diusulkan dalam studi ini sangat dekat dengan respon struktur hasil pengujian eksperimental yang dilakukan oleh Burns and Siess (1962). Bahkan respon struktur yang ditunjukkan dari hasil pemodelan ini memperlihatkan hasil yang lebih akurat dibanding dengan hasil pemodelanpemodelan dari para peneliti terdahulu baik oleh Kwak dan Filippouo1990), Lowes (1999) maupun Barzegar Schnorbits.

Selain respon struktur, hasil simulasi pemodelan ini juga bisa menggambarkan pola retak yang dapat mempresentasikan diskontinuitas regangan seperti terlihat pada Gambar 11. Meskipun tidak ada data pembanding tentang pola retak dari hasil pengujian eksperimental Burns and Siess, prediksi pola retak dari hasil simulasi menunjukkan pola yang sangat rasional. Retak di tengah bentang menunjukkan retak vertikal yang menggambarkan pola retak akibat tegangan normal, sedangkan retak-retak di sebelah kanan dan kiri menunjukkan retak-retak miring yang menggambarkan adanya pengaruh geser.

Dari penjelasan di atas menunjukkan bahwa pemodelan yang digunakan dalam penelitian ini sangat representatif untuk mensimulasikan respon struktur hubungan antara beban dan perpindahan dan pola retak dari balok beton bertulang dengan tulangan tunggal.

Gambar 11. Pola retak Beam J4

5.2 Pengujian Beam OA

Berbeda dengan struktur Beam J4 yang ditulangi dengan tulangan tunggal under-reinforced, Beam OA merupakan struktur beton bertulang yang ditulangi dengan tulangan rangkap over-reinforced. Pengujian eksperimental terhadap Beam OA ini dilakukan oleh Bresler dan Scordelis (1963) dan pada tahun 1990 Kwak dan Filippou melakukan simulasi numerik terhadap Beam OA untuk mendapatkan respon struktur beban perpindahan.

Struktur balok ini berdimensi 305 mm × 560 mm dan mempunyai tulangan tarik memanjang 4#9, tulangan tekan 2#4 dan tulangan sengkang #2 @ 210 mm. Material beton yang digunakan mempunyai properties sebagai berikut : kuat tekan beton fc' = 24.1 Mpa, modulus elastisitas Ec = 23215.5 Mpa, Poisson ratio n = 0.2. Dalam studi ini kuat tarik beton ditentukan 0.4

cf ′ seperti yang digunakan oleh peneliti-peneliti lain

yaitu, Vecchio (1988) dan Chung dan Ahmad (1994). Sedangkan properties untuk baja tulangan ditentukan masing-masing sebagai berikut:

fy = 555 Mpa Es = 217882 Mpa untuk tul. #9 fy = 345 MPa Es = 200000 Mpa untuk tul. #4 fy = 325 MPa Es = 200000 Mpa untuk tul. #2

Struktur Beam OA dan penampangnya seperti ditunjukkan pada Gambar 12.

Respon struktur hubungan beban dan perpindahan ditengah bentang dari hasil analisis pemodelan ini dibandingkan dengan hasil eksperimental yang dilakukan oleh Bresler dan Scordelis (1963) dan hasil pemodelan numerik yang dilakukan oleh Kwak dan Filippou (1990) seperti ditunjukkan pada Gambar 13.

Dari grafik 13 membuktikan bahwa pemodelan ini bukan hanya akurat untuk mensimulasikan struktur beton bertulang dengan tulangan tunggal underreinforced saja seperti pada Beam J4, tapi juga cukup akurat untuk mensimulasikan struktur beton bertulang dengan tulangan rangkap overreinforced seperti pada Beam OA. Meskipun pengujian numerik pemodelan ini telah dilakukan terhadap dua struktur beton bertulang dengan kondisi yang berbeda menunjukkan hasil yang sangat baik. Namun untuk melengkapi pengujian terhadap model ini, akan dilakukan pengujian terhadap struktur beton bertulang untuk kasus yang lain yaitu Beam A4.

Sebagaimana pada Beam J4 hasil simulasi terhadap Beam OA juga memperlihatkan simulasi pola retak yang sangat baik seperti ditunjukkan pada Gambar 14. Meskipun tidak ada data pembanding tentang pola retak dari hasil pengujian eksperimental Bresler dan Scordelis, namun pola retak hasil simulasi menunjukkan pola yang sangat rasional. Retak di tengah bentang menunjukkan retak vertikal yang menggambarkan pola retak akibat tegangan normal, sedangkan retak-retak di sebelah kanan dan kiri menunjukkan retak-retak miring yang menggambarkan adanya pengaruh geser.

5

5.3 Pengujian Beam A4

Struktur Beam A4 ini merupakan salah satu sampel pengujian eksperimental yang dilakukan oleh Ahmad et al. (1986) kemudian dianalisis oleh Chung dan Ahmad (1994) untuk mengevaluasi pemodelan yang mereka usulkan. Struktur Beam A4 mempunyai dimensi penampang lebar (127 mm) dan tinggi total (254 mm) dengan tebal selimut (50.8 mm). Penampang Balok A4 tanpa tulangan geser diberi tulangan tunggal dengan ratio 3.93% yaitu 2#8 dengan luas tulangan (1013.4 mm2 ). Panjang bentang struktur balok Beam A4 dari tumpuan ke tumpuan (1341.12 mm), tumpuan yang digunakan adalah tumpuan sederhana (sendi dan rol). Berbeda dengan dua struktur sebelumnya yaitu Beam J4 dan Beam OA yang dikenakan dengan beban terpusat tunggal di tengah bentang. balok ini dikenakan dua beban terpusat simetris dengan jarak 406.4 mm dari beban ke beban seperti terlihat pada Gambar 15.

Properties material beton yang digunakan adalah kuat tekan beton fc′ = 66.12 MPa, kuat tarik yang diambil dalam penelitian ini adalah ft = 2.68 MPa sama dengan yang digunakan oleh Chung dan Ahmad, modulus elastisitas beton Ec = 35093 Mpa dan Poisson ratio n = 0.2. Tegangan leleh untuk baja tulangan fy = 413 MPa dan modulus elastisitasnya Es = 200000 MPa.

Respon struktur hubungan beban dan perpindahan ditengah bentang dari hasil analisis pemodelan ini dibandingkan dengan hasil eksperimental yang dilakukan oleh Ahmad et al. (1986) dan hasil pemodelan numerik yang dilakukan oleh Chung dan Ahmad (1994) seperti ditunjukkan pada Gambar 16. Dari grafik 16 membuktikan bahwa pemodelan ini juga akurat untuk mensimulasikan struktur beton bertulang dengan tulangan tunggal yang dibebani four point loading.

Dasil pengujian numerik terhadap tiga buah benda uji hasil pengujian eksperimental para peneliti terdahulu dapat disimpulkan bahwa pemodelan retak yang dimasukkan ke dalam program finite element untuk struktur beton bertulang sangat akurat dalam menggambarkan respon struktur hubungan beban perpindahan.

11

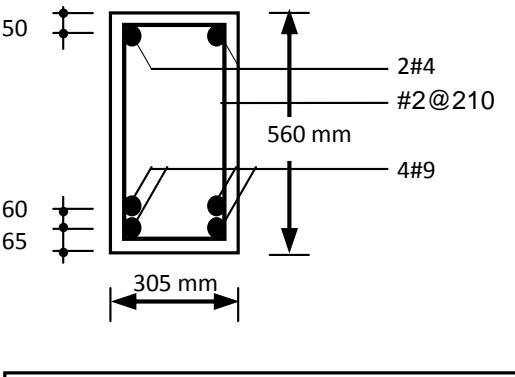

Gambar 12. Struktur balok Beam OA. (a) penampang. (b) pembebanan

1

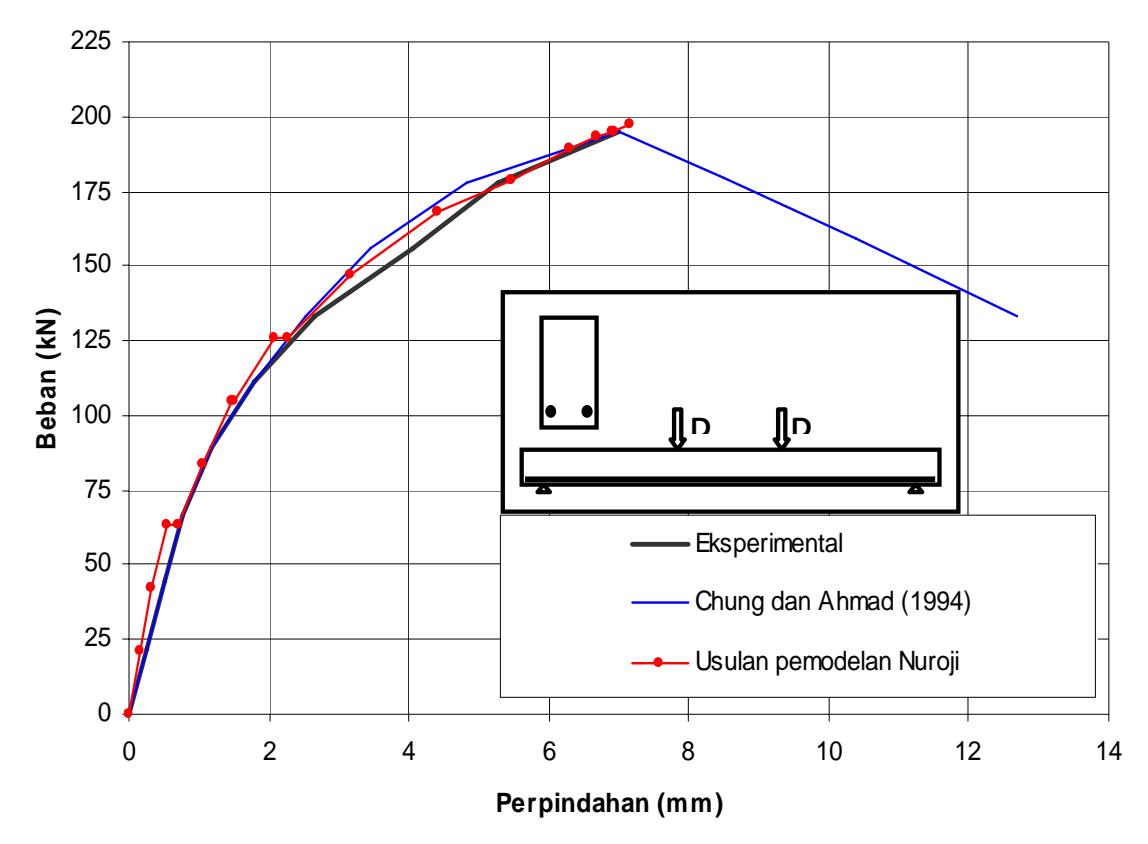

Gambar 13. Respon Pembebanan dan Perpindahan di tengah bentang struktur Beam OA

3

Gambar 14. Pola retak Beam OA

5

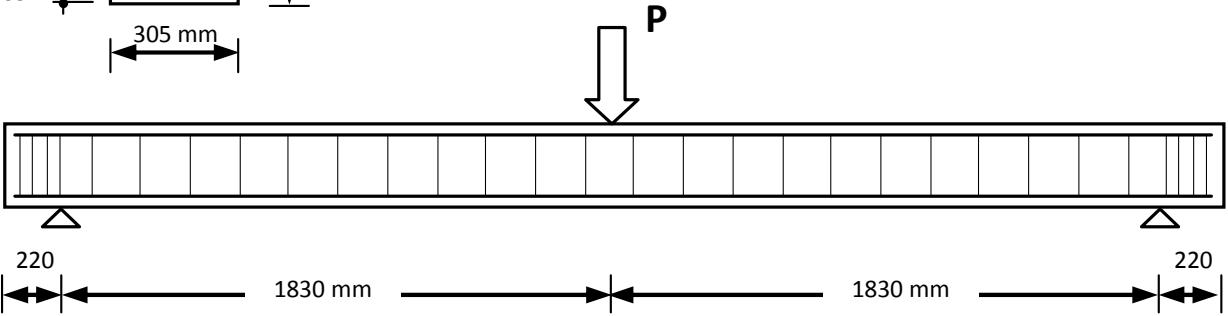

Gambar 15. Struktur balok Beam A4

1

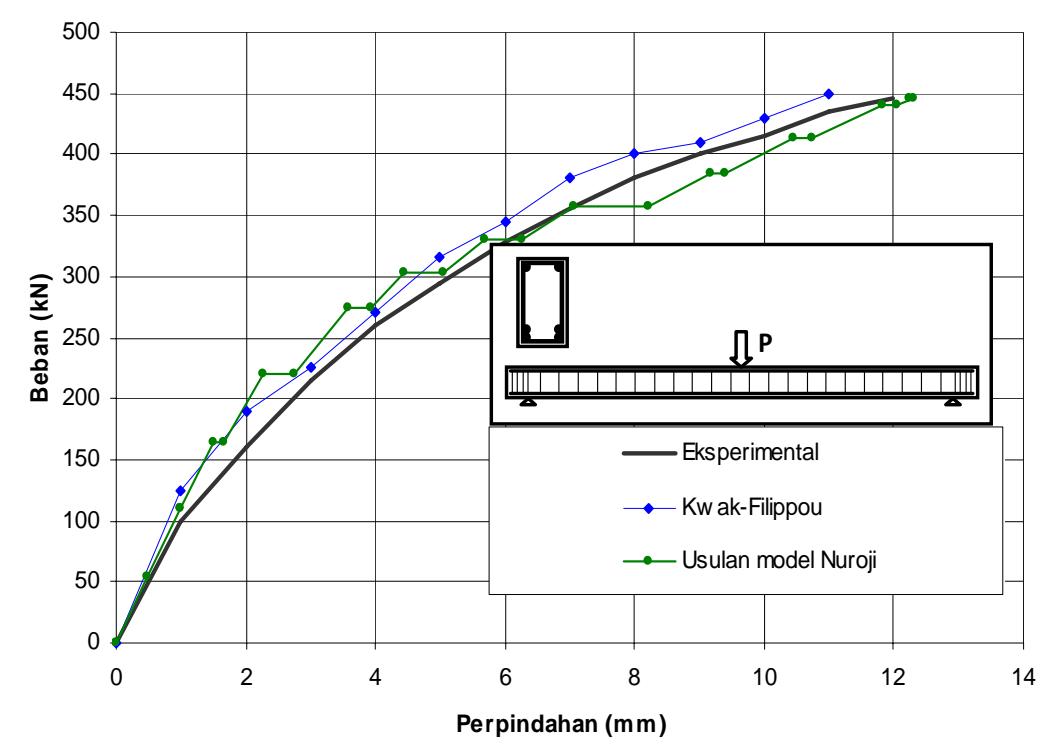

Gambar 16. Respon Pembebanan dan Perpindahan di tengah bentang struktur Beam A4

Pola retak hasil simulasi untuk Beam A4 ini memperlihatkan bahwa di daerah tengah bentang yang merupakan daerah lentur murni pola retak yang terjadi adalah pola retak vertikal. Namun pola retak yang terjadi tepat di bawah beban menunjukkan retak vertikal di bagian bawah, kemudian sedikit berbelok. Hal ini dikarenakan di lokasi tersebut merupakan lokasi peralihan dari lentur murni ke geser lentur. Pola retak di daerah geser lentur pola retak yang terjadi cenderung lebih miring seperti ditunjukkan pada Gambar 17 di bawah ini. Sayangnya penelitian Ahmad et.al (1986) tidak menyediakan gambar pola retak hasil pengujian sebagai pembanding.

Secara umum respon struktur hubungan bebanperpindahan yang dihasilkan dari hasil pemodelan ini mempunyai karakteristik yang berbeda dengan respon struktur hubungan beban-perpindahan hasil pemodelan peneliti-peneliti yang lain. Grafik yang ditunjukkan oleh hasil pemodelan terdahulu menunjukkan respon yang halus, sedangkan grafik hasil pemodelan penelitian ini terlihat patah-patah. Hal ini dikarenakan adanya perubahan topologi pada struktur sebagai akibat dari penduplikasian titik nodal pada titik nodal yang tegangannya telah melampaui tegangan retak sebagai representasi dari retak diskrit. Pada saat topologi berubah, inkrementasi beban diulangi lagi dari nol dan pada inkrementasi beban dimana pada siklus beban sebelumnya terjadi perubahan topologi deformasi yang terjadi meningkat yang ditunjukkan sebagai bagian kurva mendatar. Dengan demikian dapat dijelaskan bahwa bagian kurva yang mendatar adalah perubahan kekakuan akibat terjadinya retak diskrit yang direpresentasikan dalam finite element sebagai penduplikasian titik nodal.

Selain itu pemodelan ini juga mampu menggambarkan pola retak diskrit yang sangat representatif dimana retak-retak yang digambarkan merupakan bentuk diskontinuitas yang sulit untuk dihasilkan melalui pemodelan smeared crack. Meskipun tidak dibandingkan dengan pola retak hasil pengujian eksperimental karena tidak adanya data, namun semua pola retak yang ditunjukkan cukup rasional.

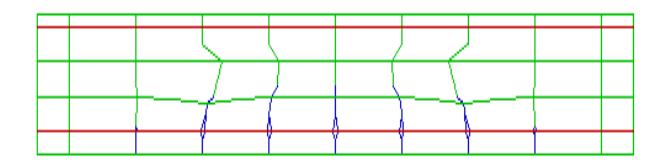

Gambar 17. Pola retak Beam A4

6. Kesimpulan

Dari pembahasan di atas maka dapat disimpulkan sebagai berikut:

  • 1. Pemodelan retak dalam studi ini dapat menggambarkan respon struktur hubungan beban perpindahan secara baik, bahkan dibandingkan dengan model-model terdahulu.
  • 2. Kurva hubungan beban perpindahan hasil pemodelan ini memperlihatkan adanya pelepasan energi regangan akibat adanya perubahan topologi yang digambarkan sebagai bagian kurva yang mendatar.
  • 3. Model retak dalam studi ini bukan hanya dapat merepresentasikan diskontinuitas regangan, tapi juga mampu menggambarkan pola dan arah retak yang cukup rasional dimana alur retak membentuk sudut sesuai dengan arah tegak lurus tegangan utama tarik.

6.1 Saran

Meskipun respon struktur yang digambarkan dalam studi ini menunjukkan hasil yang sangat dekat dengan pengujian eksperimental, tapi pola retak yang dibentuk dari pemodelan ini belum dilakukan validasi terhadap pengujian eksperimental. Hal ini dikarenakan terbatas informasi tentang pola retak dari penelitian terdahulu. Oleh karena itu perlu dilakukan pengujian eksperimental untuk melakukan validasi terhadap pola retak.
