1. Pendahuluan
Perkuatan seismik pada struktur yang telah dibangun biasanya dilakukan untuk tujuan tertentu. Beberapa diantaranya adalah untuk meningkatkan daktilitas, kekuatan, maupun keduanya secara bersamaan. Perubahan desain kemungkinan menjadi alasan untuk melakukan hal ini. Misalkan dalam suatu kondisi di mana diperlukannya perubahan sistem struktur dari SRPMB menjadi SRPMK sehingga dibutuhkan struktur dengan daktilitas yang lebih tinggi. Selain itu, perubahan persyaratan pembebanan juga dapat menuntut kekuatan struktur yang lebih besar. Menurut Sugano (1981, 1992) terdapat beberapa metode perkuatan seismik dengan pengaruh yang berbedabeda diantaranya penambahan dinding, bresing, wing wall, dan penambahan tulangan kolom. Penambahan dinding pengisi sebagai salah satu alternative penerapan perkuatan di lapangan dibuat dengan cara menambah dinding pengisi di antara kolom (berupa panel dinding) dengan menambah anchorage dengan jarak tertentu sepanjang pertemuan dinding dan kolom. Jenis anchorage yang dipasang bisa berupa baja tulangan yang dibor ke dalam kolom beton.
Salah satu metode yang mudah diterapkan untuk struktur yang telah berdiri adalah dengan menambah dinding pengisi sehingga struktur yang tadinya berupa rangka terbuka (RT) menjadi rangka dengan dinding pengisi (RDP) yang sudah terbukti jauh lebih kuat dan lebih kaku (Kakaletsis and Karayannis, 2009). Namun penggunaan dinding penuh terutama pada bagian luar bangunan kemungkinan tidak dapat diterapkan jika pada bagian tersebut diperlukan akses berupa pintu maupun bentuk bukaan lain seperti jendela. Terkait dengan adanya lubang pada dinding pengisi, Sukrawa (2015) pada penelitiannya menjelskan bahwa tegangan yang besar terjadi pada sudut dinding sehingga diperlukan perkuatan berupa kolom dan balok praktis (lintel). Sehingga perlu ditinjau penggunaan dinding pengisi berlubang dengan penambahan lintel sebagai perkuatan seismik karena dianggap banyak diterapkan di lapangan.
Banyak model RDP berlubang (RDPB) yang telah diusulkan sebagai idealisasi dari perilakunya, salah satunya metode strat diagonal yang direduksi lebarnya (Mondal and Jain, 2008, Asteris et al., 2012). Metode lain yang dapat digunakan adalah model elemen shell dengan memperhitungkan bidang kontak dinding dengan struktur (Dorji and Thambiratnam, 2009). Namun dari kedua metode tersebut, belum ada penelitian yang secara spesifik meninjau dinding pengisi berlubang dengan lintel di sekeliling lubang. Pada penelitian ini dinding dimodel menggunakan metode strat diagonal dan elemen shell kemudian dibandingkan perilakunya. Setelah didapat perilaku yang sesuai kemudian dilakukan analisis kinerja pada model strat diagonal.
Dalam peneltian ini dibuat model struktur RDP berlubang yang sesuai dengan kondisi di Indonesia seperti sifat-sifat bahan dinding dan pemakaian kolom dan balok praktis di sekitar lubang. Pada tahap awal
akan dilakukan validasi model yaitu membandingkan model komputer dengan hasil uji laboratorium. Setelah itu dibuat model struktur beton bertulang, terdiri atas tiga bentang untuk bangunan 3, 4, dan 5 lantai, dengan variasi lubang 0, 20, 40, 60, 80, dan 100 persen.
2. Validasi Pemodelan Dinding Pengisi
Pada tahap awal dilakukan validasi model dinding pengisi dengan membandingkan model komputer dengan hasil uji laboratorium dari Kakaletsis and Karayannis (2009). Struktur yang dimodel seperti pada Gambar 1, berupa rangka sederhana 1 bentang dengan variasi dinding pengisi, meliputi model rangka terbuka (RT), rangka dengan dinding pengisi penuh (RDP), rangka dengan dinding berlubang sentris berupa jendela dengan rasio luas lubang masing-masing 10.4% (RDPB1), 15.8% (RDPB2), dan 20.8% (RDPB3). Disamping itu juga dibuat model rangka dengan lubang pintu eksentris 20.8% (RDPB4) untuk melihat pengaruh posisi lubang. Data material dan geometri struktur yang digunakan mengacu pada eksperimen terkait, diantaranya kolom 150/150 dengan tinggi 1150 mm, balok 100/200 dengan panjang 1350 mm, tebal dinding (t) = 60 mm, kuat tekan beton \((f'_c) =\)28.51 MPa dan kuat tekan material dinding pengisi \((f'_m) = 5.11\) MPa. Modulus elastisitas \((E_c) = 23692\)MPa, didapat berdasarkan SNI 2847:2013 dengan mengasumsikan berat jenis beton sebesar 2200 kg/m<sup>3</sup>.
Berdasarkan data pada eksperimen diketahui modulus elastisitas dinding pengisi (\(E_{\rm m}\)) = 670.3 MPa. Jika dibandingkan dengan data penelitian lain, nilai tersebut sangat kecil sehingga untuk nilai \(E_{\rm m}\) dicari dengan menggunakan persamaan dari FEMA 356 yaitu 550\(f'_{m}\) sehingga didapat nilai \(E_{\rm m}\) = 2810 MPa.

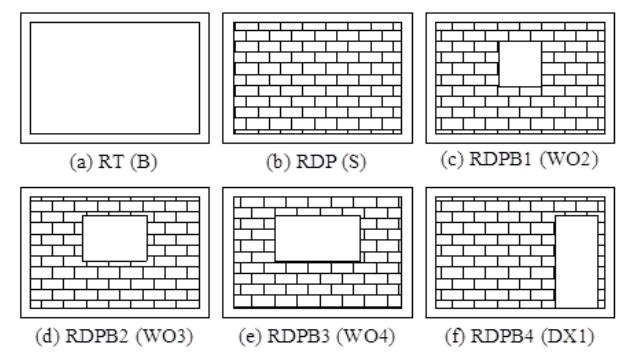

Gambar 1. Model Validasi
Pemodelan dinding dilakukan dengan dua cara yaitu sebagai strat diagonal dan elemen shell. Strat diagonal merupakan elemen batang yang hanya mampu menahan gaya tekan saja. Lebar dari strat diagonal ditentukan berdasarkan persamaan dari FEMA-356 sebagai berikut:
\[a = 0.175(\lambda_1 h_{col})^{-0.4} r_{inf} \tag{1}\]
\[\lambda_1 = \left[ \frac{E_{ms} t_{inf} \sin 2\theta}{4 E_{fs} I_{col} h_{inf}} \right]^{\frac{1}{4}}\] (2)
dengan a adalah lebar strat, \(h_{col}\) adalah tinggi kolom, \(r_{inf}\) adalah panjang diagonal dinding, \(E_{me}\) adalah modulus elastisitas dinding, \(t_{inf}\) adalah tebal dinding, \(\theta\)adalah sudut dari diagonal strat, \(E_{fe}\) adalah modulus elastisitas beton struktur, \(I_{col}\) adalah inersia kolom, dan \(h_{inf}\) adalah tinggi dinding.
Ketentuan lebar strat untuk dinding berlubang, sampai saat ini belum jelas. Asteris et al. (2012) mengusulkan persamaan analitis berupa faktor reduksi yang dinyatakan sebagai rasio antara lebar efektif strat diagonal pada dinding pengisi berlubang dan dinding penuh yang dapat digunakan untuk menghitung kekakuan lateral awal struktur RTBB dengan dinding berlubang. Adapun faktor reduksi kekakuan dinding yang diusulkan oleh Asteris et al. (2012) mengikuti persamaan berikut:
\[\lambda = 1 - 2\alpha_w^{0.54} + \alpha_w^{1.14} \tag{3}\] dengan \(\lambda\) adalah faktor reduksi lebar strat dan \(a_w\) adalah rasio luas lubang terhadap luas area dinding. Berdasarkan Persamaan (1) dan (3) didapat lebar strat diagonal seperti pada Tabel 1.
Tabel 1. Lebar strat diagonal dengan faktor reduksi asteris
| Kode Model | \(\alpha_{w}\) | Faktor Reduksi (λ) | Lebar Strut Tereduksi (mm) |
|---|---|---|---|
| RDP | 0 | 1 | 159.0 |
| RDPB1 | 0.1041 | 0.4865 | 77.4 |
| RDPB2 | 0.1582 | 0.3833 | 61.0 |
| RDPB3 | 0.2081 | 0.3102 | 49.3 |
| RDPB4 | 0.2081 | 0.3102 | 49.3 |
Model elemen shell dibuat dengan mengacu pada penelitian Dorji and Thambiratnam (2009), dengan bidang kontak antara dinding dengan struktur dimodel sebagai elemen gap. Kekakuan dari elemen gap dirumuskan oleh Dorji and Thambiratnam (2009) sebagai berikut:
\[K_a = 0.0378E_m t + 347 \tag{4}\] dengan t adalah tebal dinding pengisi. Model elemen shell dengan penambahan balok dan kolom praktis (lintel) di sekeliling lubang juga dibuat untuk dibandingkan dengan model elemen shell tanpa lintel.
Dimensi penampang lintel yang digunakan disesuaikan dengan tebal dinding yaitu 60/60 menggunakan beton 10 MPa.
Pada penelitian Kakaletsis dan Karayannis (2009) benda uji dibebani siklik dan beban vertikal pada bagian atas kolom. Namun dalam penelitian ini beban siklik digantikan dengan beban lateral yang ditingkatkan per 10 kN secara bertahap sampai mencapai beban puncak (maksimum). Dengan memperhitungkan kenonlinieran material, modulus elastisitas direduksi secara bertahap sesuai dengan diagram tegangan regangan beton maupun dinding dan tingkat bebannya. Modulus dihitung sebagai secant modulus. Retak pada penampang struktur juga diperhitungkan dengan mereduksi inersia dari masing-masing penampang. Faktor reduksi E dan I yang digunakan mengacu data pada SNI 2847:2013, ditampilkan pada Tabel 2. Data tersebut juga disesuaikan dengan hasil pengujian laboratorium Kakaletsis dan Karayannis (2009).
Hasil berupa kurva gaya dan perpidahan model dibandingkan dengan hasil eksperimen seperti pada Gambar 2(a). Hasil eksperimen Kakaletsis dan Karayannis (2009) diplot sebagai outer bound hasil pengujian spesimennya yang dibebani beban siklik. Berdasarkan perbandingan tersebut terlihat bahwa model strat menunjukkan perilaku yang tidak sama dengan elemen shell. Jika dibandingkan dengan model elemen shell, model strat menunjukkan respon yang lebih kaku pada model dinding penuh. Namun pada model dinding berlubang responnya menjadi lebih lemah. Hal ini disebabkan oleh faktor reduksi pada Persamaan (3) yang belum mampu memberikan hasil yang sesuai. Pada Gambar 2(b) ditampilkan kurva gaya-perpindahan model elemen shell dengan dan tanpa lintel. Berdasarkan perbandingan tersebut terlihat bahwa model dengan lintel memberikan respon yang sedikit lebih kaku dibandingkan model tanpa lintel. Pengaruh penambahan lintel juga terlihat pada tegangan yang terjadi di sudut lubang seperti pada Gambar 3. Tegangan tekan pada sudut lubang berkurang sekitar 40% akibat penambahan lintel.
Pada penelitian terdahulu (Sukrawa, 2015) sudah dilakukan validasi model RDP berlubang WO4 dan menunjukkan hasil yang serupa dengan WO3 yaitu model dengan lintel memiliki tegangan lebih kecil pada bagian sudut lubang dibandingkan model tanpa lintel.
Tabel 2. Faktor reduksi El
| Persentase | Faktor | Faktor Reduksi I RDP | Faktor Red | uksi I RDPB | Faktor Reduksi I RT | ||
|---|---|---|---|---|---|---|---|
| Beban (%) | Reduksi E | Kolom | Balok | Kolom | Balok | Kolom | Balok |
| 0 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| 40 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 0.90 | 0.90 |
| 70 | 0.90 | 1.00 | 1.00 | 0.95 | 0.90 | 0.75 | 0.75 |
| 85 | 0.80 | 1.00 | 1.00 | 0.90 | 0.80 | 0.60 | 0.60 |
| 95 | 0.70 | 0.90 | 0.85 | 0.80 | 0.60 | 0.55 | 0.45 |
| 100 | 0.60 | 0.70 | 0.60 | 0.70 | 0.40 | 0.50 | 0.30 |

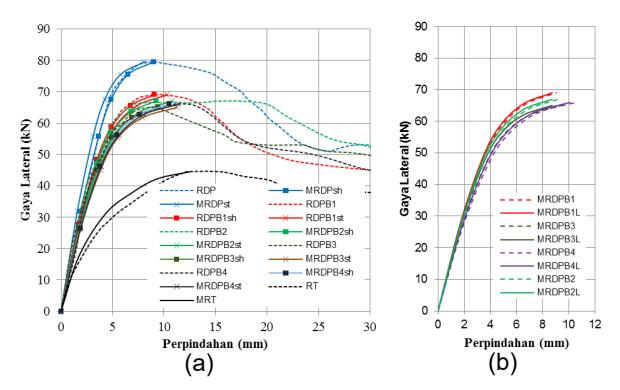

Gambar 2. Kurva gaya-perpindahan (a) Model strat, shell, dan eksperimen dan (b) Model shell dengan dan tanpa lintel

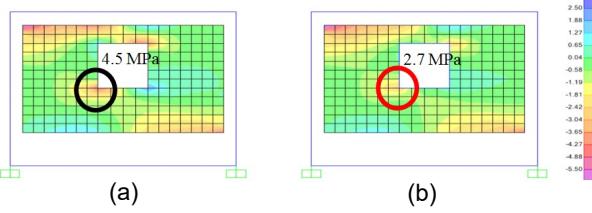

Gambar 3. Kontur tegangan pada dinding (a) Model shell tanpa lintel (b) Model shell dengan lintel
Dari hasil perbandingan antara model strat dan shell yang menunjukkan bahwa faktor reduksi lebar strat memberikan hasil yang lebih lemah dan untuk memodel pengaruh penambahan lintel pada model strat, maka lebar strat dimodifikasi. Lebar strat yang ditampilkan pada Tabel 3 ini dibuat dengan memodifikasi lebar strat agar memberikan respon yang serupa dengan model shell dengan lintel. Pada Gambar 4 ditampilkan kurva gaya-perpindahan dari model strat yang disesuaikan dengan model elemen shell dengan lintel.
Tabel 3. Lebar strat DPB dengan lintel dimodifikasi dari model DPB tanpa lintel
| Kode Model | Rasio Lubang (%) | Lebar Strat Modifikasi (mm) | (%) |
|---|---|---|---|
| RDP | - | 159.0 | 100 |
| RDPB1 | 10.41 | 114.5 | 72 |
| RDPB2 | 15.82 | 106.5 | 67 |
| RDPB3 | 20.81 | 95.4 | 60 |
| RDPB4 | 20.81 | *73.1 | 46 |
* model lubang eksentris menunjukkan respon yang lebih lemah dari model lubang sentris

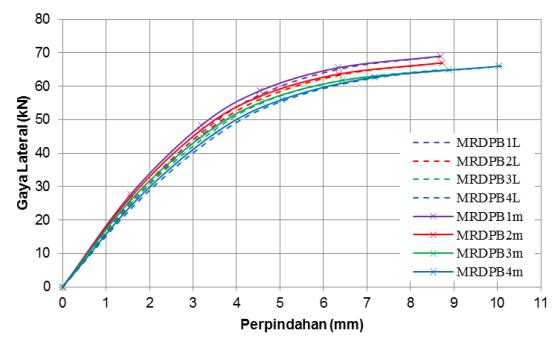

Gambar 4. Kurva gaya-perpindahan model shell
3. Model Struktur Bertingkat
Model struktur beton bertulang 3 bentang dengan variasi tingkat 3, 4, dan 5 dibuat dan didesain dengan perencanaan gempa SNI 1726:2002 dengan menggunakan beban auto load UBC 97 yang tersedia pada program SAP2000. Struktur didesain sebagai sistem rangka pemikul momen biasa (SRPMB) yang berada pada wilayah gempa 5 dengan tanah keras. Material yang digunakan adalah beton dengan f'c = 25 MPa Dimensi struktur yang digunakan seperti pada Gambar 5 dan dengan menggunakan dimensi kolom sebagai berikut:
- 1. Kolom K1 (250/250).
- 2. Kolom K2 (300/300).
- 3. Kolom K3 (350/350).
- 4. Kolom K4 (400/400).
- 5. Balok 250/400 pada semua tingkat.
Analisis berdasarkan perencanaan gempa SNI 1726:2012 dengan menggunakan beban auto load IBC 2009 kemudian dilakukan pada struktur yang sama. Dengan mendesain struktur sebagai sistem rangka pemikul momen khusus (SRPMK), diketahui bahwa struktur mengalami tegangan berlebih. Perbandingan kurva respons spectra gempa berdasarkan SNI 1726:2002 dan SNI 1726:2012 dapat dilihat pada Gambar 6.
Penambahan dinding pengisi dilakukan pada bentang tengah dengan memodel dinding sebagai elemen shell dengan lintel dan strat diagonal. Material dinding berupa pasangan bata dengan f'm = 3 MPa memiliki tebal 150 mm. Sementara material lintel berupa beton dengan f'c =10 MPa memiliki dimensi penampang 150/150.
Analisis kinerja kemudian dilakukan pada model strat diagonal. Pushover non-linear static analysis dilakukan dengan beban dorong yaitu beban gravitasi dan beban lateral menggunakan uniform acceleration. Displacement -controlled dipilih dalam analisis dengan menetapkan target perpindahan. Hinge properties yang diinput yaitu deformation controlled Moment M3 tipe Moment -Rotation untuk balok; deformation control Axial P untuk strat dengan tipe force-displacement, sedangkan untuk kolom dipilih Interacting P-M3. Hasil dari analisis pushover berupa kurva perbandingan antara gaya lateral dengan perpindahan yang terjadi pada struktur dan mekanisme terjadinya sendi plastis pada tiap elemen struktur.

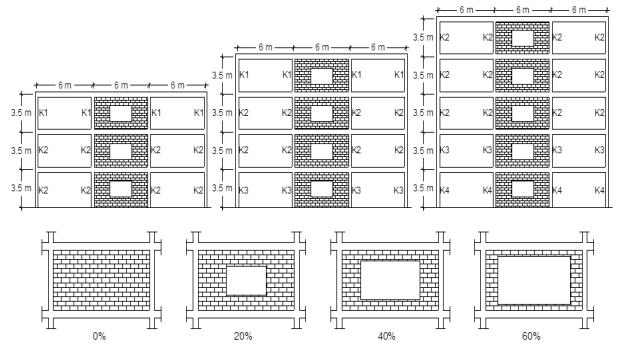

dengan lintel dan strat modifikasi Gambar 5. Dimensi struktur bertingkat dan variasi rasio lubang pada dinding pengisi
46 Jurnal Teknik Sipil

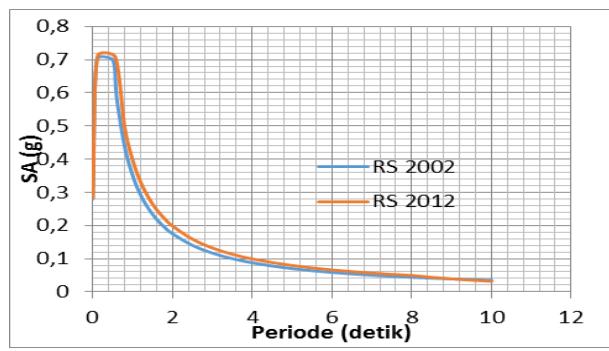

Gambar 6. Kurva respon spektra gempa SNI 2002 dan SNI 2012
4. Hasil dan Pembahasan
Seperti pada model validasi, model strat diagonal dimodifikasi agar memiliki respon yang serupa dengan model elemen shell dengan lintel. Lebar strat diagonal yang telah dimodifikasi ditampilkan pada Tabel 4. Hasil berupa simpangan pada masing-masing tingkat ditampilkan pada Gambar 7. Dari simpangan puncak dapat dibandingkan pengaruh penambahan dinding pengisi dengan variasi rasio lubang terhadap struktur RT. Perbandingan simpangan rata-rata model strat dan shell dengan model rangka terbuka ditampilkan pada Tabel 5.
Tabel 4. Lebar strat modifikasi
| Persentase | Lebar Strat (mm) pada Kolom | ||||||
|---|---|---|---|---|---|---|---|
| Lubang | K1 | K2 | K3 | K4 | (%) | ||
| 0% | 620.2 | 662.2 | 699.1 | 732.0 | 100.0 | ||
| 20% | 325.6 | 347.7 | 367.0 | 384.3 | 52.5 | ||
| 40% | 170.6 | 182.1 | 192.3 | 201.3 | 27.5 | ||
| 60% | 62.0 | 66.2 | 69.9 | 73.2 | 10.0 | ||
| 80% | 10.5 | 11.3 | 11.9 | 12.4 | 1.7 | ||
Tabel 5. Perbandingan simpangan model RDPB dengan RT
| Jumlah | Persentase Pengurangan Simpangan (%) | |||||||
|---|---|---|---|---|---|---|---|---|
| Tingkat | 0% | 20% | 40% | 60% | 80% | 100% | ||
| 3 | 65 | 58 | 43 | 22 | 5 | 0 | ||
| 4 | 68 | 58 | 43 | 23 | 5 | 0 | ||
| 5 | 65 | 55 | 40 | 20 | 4 | 0 | ||
Tegangan tekan maksimum yang terjadi pada dinding menjadi semakin besar jika rasio lubangnya bertambah, seperti yang ditunjukkan pada Gambar 8. Pada Tabel 6 juga terlihat bahwa tegangan pada rasio lubang yang sama tidak jauh berbeda antara model 3, 4, dan 5 tingkat. Secara keseluruhan, tegangan tekan yang terjadi belum melewati batas kuat tekan material dinding pengisi.

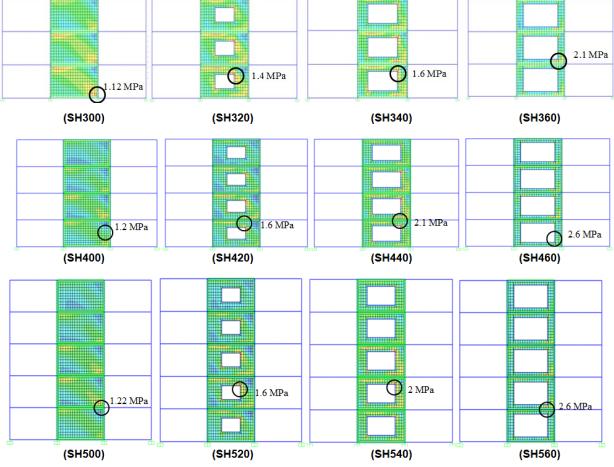

Gambar 8. Kontur tegangan dan tegangan tekan maksimum dinding model rangka 3, 4, dan 5 tingkat

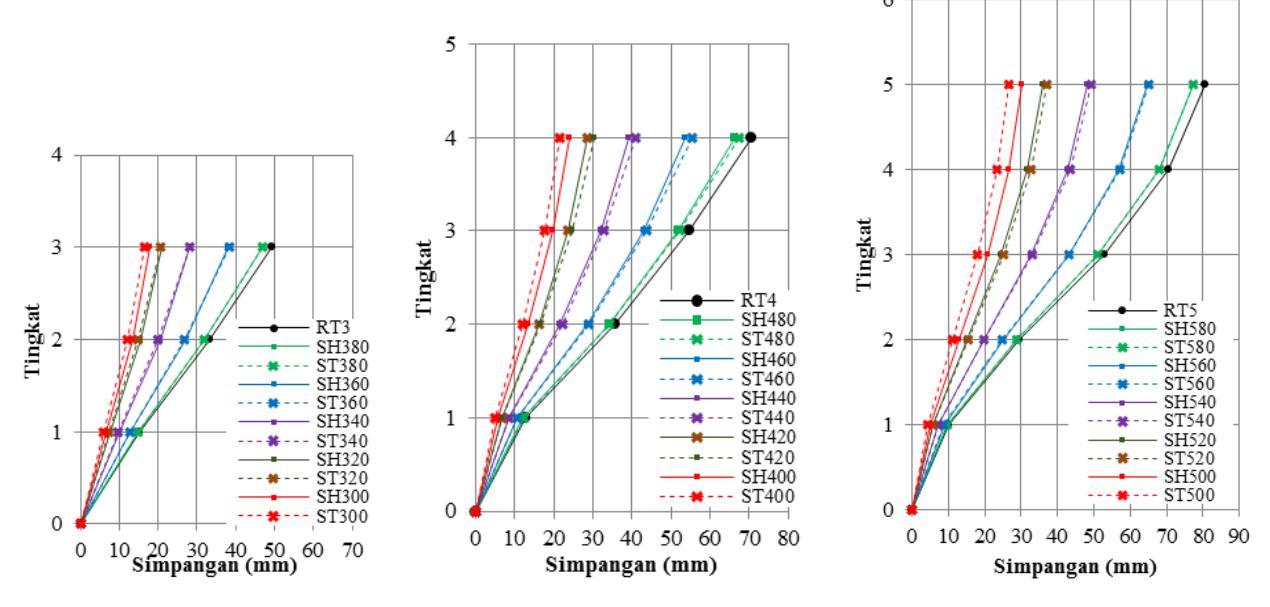

Gambar 7. Simpangan masing-masing tingkat
Tabel 6. Tegangan tekan (MPa) maksimum pada dinding
| Portal | Ra | sio Lub | ang | ||
|---|---|---|---|---|---|
| Tingkat | 0% | 20% | 40% | 60% | 80% |
| 3 | 1.1 | 1.4 | 1.6 | 2.1 | 0.9 |
| 4 | 1.2 | 1.6 | 2.1 | 2.6 | 1.1 |
| 5 | 1.2 | 1.6 | 2.0 | 2.6 | 1.1 |
Penambahan dinding pengisi juga memengaruhi kebutuhan tulangan dari masing-masing elemen struktur. Kebutuhan tulangan pada kolom seperti pada Tabel 7, 8, dan 9 didapat berdasarkan analisis beban gempa rencana SNI 1726:2012, sementara tulangan terpasang diambil dari kebutuhan tulangan dari desain SNI 1726:2002. Berdasarkan perbandingan dari kedua analisis terlihat bahwa luas tulangan yang dibutuhkan oleh model dengan rasio lubang 80% telah melebihi luas tulangan terpasang. Model dengan rasio lubang 60% juga memiliki kebutuhan tulangan yang lebih besar pada model 4 dan 5 tingkat.
Perbandingan antara gaya lateral gempa rencana dengan leleh pertama menunjukkan bahwa penurunan rasio lubang dapat meningkatkan kekuatan struktur. Pada model 3 tingkat, peningkatan kekuatan struktur berdasarkan perbandingan gempa rencana dengan leleh pertama dari rasio lubang 100% sampai 0% berturutturut adalah 0%, 4%, 22%, 58%, 107%, dan 149%. Sementara untuk model 4 dan 5 tingkat berturut-turut 0%, 4%, 18%, 48%, 90%, 157%, dan 0%, 3%, 17%, 46%, 84%, 150%
Daktilitas struktur dapat diketahui dengan membandingkan simpangan maksimum atau pada saat menjelang runtuh dengan simpangan pada saat leleh pertama. Namun karena pada kurva pushover tidak didapatkan simpangan maksimum yang jelas, maka daktilitas dicari dengan membandingkan simpangan pada target displacement dengan simpangan pada leleh pertama seperti yang ditampilkan pada Tabel 10. Pada tabel terlihat bahwa semakin kecil rasio lubang pada dinding maka semakin kecil pula daktilitas strukturnya.
Tabel 7. Perbandingan luas tulangan kolom model 3 tingkat
| Tingkot | Tulangan Terpasang | Tulangan Perlu (mm²) | |||||
|---|---|---|---|---|---|---|---|
| Tingkat | (mm²) | ST300 | ST320 | ST340 | ST360 | ST380 | RT3 |
| 1 | 3132 | 900 | 900 | 900 | 2268 | 3708 | 4122 |
| 2 | 2682 | 1332 | 1395 | 1575 | 2259 | 2979 | 3231 |
| 3 | 3338 | 1100 | 1275 | 1650 | 2431 | 3544 | 3794 |
Tabel 8. Perbandingan luas tulangan kolom model 4 tingkat
| _Tulangan | Tulangan Perlu (mm²) | |||||||
|---|---|---|---|---|---|---|---|---|
| Tingkat | Terpasang (mm²) | ST400 | ST420 | ST440 | ST460 | ST480 | RT4 | |
| 1 | 1752 | 1225 | 1225 | 1225 | 1874 | 3038 | 3369 | |
| 2 | 2826 | 900 | 900 | 1404 | 2385 | 3960 | 4608 | |
| 3 | 2565 | 1341 | 1449 | 1611 | 2349 | 3123 | 3384 | |
| 4 | 3213 | 1213 | 1444 | 1744 | 2475 | 3525 | 3763 | |
Tabel 9. Perbandingan luas tulangan kolom model 5 tingkat
| Tingkat | Tulangan Terpasang | Tulangan Perlu (mm²) | ||||||
|---|---|---|---|---|---|---|---|---|
| Illighat | (mm²) | ST500 | ST520 | ST540 | ST560 | ST580 | RT5 | |
| 1 | 1600 | 1600 | 1600 | 1600 | 1696 | 2352 | 2480 | |
| 2 | 1225 | 1225 | 1225 | 1225 | 1225 | 2315 | 2805 | |
| 3 | 2691 | 900 | 900 | 1440 | 2403 | 3888 | 4536 | |
| 4 | 2178 | 900 | 1233 | 1458 | 1899 | 2682 | 2970 | |
| 5 | 1917 | 1449 | 1503 | 1566 | 1737 | 2079 | 2178 | |
Dari hasil analisis kinerja didapat kurva seperti pada Gambar 9, 10, dan 11. Jika dibandingkan antara target displacement masing-masing model, terlihat bahwa model dengan rasio lubang 80% memberikan pengaruh yang kecil terhadap kinerja struktur. Dari ketiga model juga dapat dilihat bahwa tinggi tingkat memengaruhi efektivitas dinding. Perbandingan beban puncak pada model dinding penuh terhadap model RT yaitu 187%, 162%, dan 152% berturut-turut untuk model 3, 4, dan 5 tingkat. Hal tersebut menandakan semakin tinggi suatu struktur, maka semakin berkurang pengaruh dinding pengisi dalam meningkatkan kekuatan struktur.

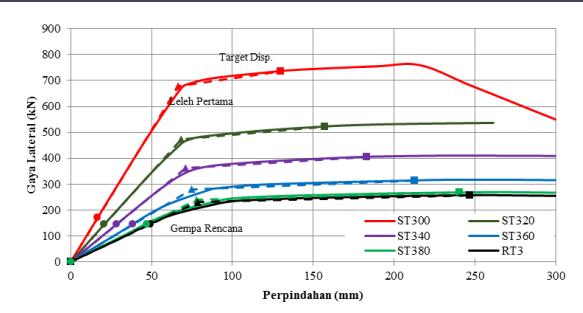

Gambar 9. Kurva pushover model 3 tingkat

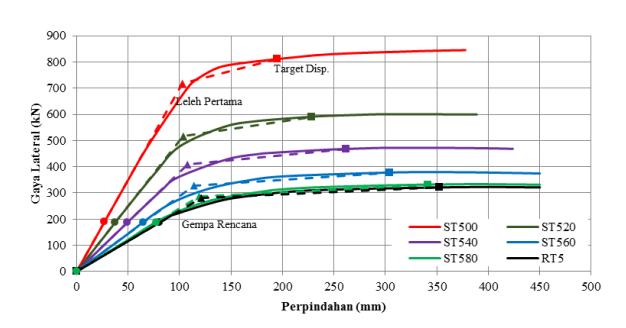

Gambar 10. Kurva pushover model 4 tingkat Gambar 11. Kurva pushover model 5 tingkat
| Portal Tingkat | Persentase Lubang | |||||||
|---|---|---|---|---|---|---|---|---|
| 20% | 40% | 60% | 80% | 100% | ||||
| simpangan leleh pertama (mm) | 66.4 | 68.3 | 71.0 | 74.8 | 77.8 | 78.5 | ||
| 3 | simpangan target displacement (mm) | 129.8 | 157.0 | 182.9 | 213.0 | 240.3 | 246.8 | |
| Daktilitas | 2.0 | 2.3 | 2.6 | 2.8 | 3.1 | 3.1 | ||
| simpangan leleh pertama (mm) | 88.9 | 88.8 | 92.3 | 99.6 | 105.7 | 107.2 | ||
| 4 | simpangan target displacement (mm) | 166.6 | 192.5 | 222.1 | 262.7 | 299.5 | 308.0 | |
| Daktilitas | 1.9 | 2.2 | 2.4 | 2.6 | 2.8 | 2.9 | ||
| simpangan leleh pertama (mm) | 102.9 | 103.7 | 107.7 | 114.1 | 119.0 | 121.1 | ||
| 5 | simpangan target displacement (mm) | 194.9 | 228.2 | 262.2 | 304.4 | 341.5 | 352.7 | |
| Daktilitas | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 2.9 | ||
5. Kesimpulan
Dari analisis yang telah dilakukan dapat disimpulkan sebagai berikut :
- 1. Diagram beban-simpangan lateral yang diperoleh dari model validasi menggunakan elemen shell lebih mendekati diagram hasil uji laboratorium dibandingkan dengan menggunakan model strat diagonal. Penambahan lintel di sekeliling lubang mampu menambah kekakuan rangka dan mengurangi tegangan maksimum pada sudut lubang sampai 40%.
- 2. Pada rangka 3 lantai, penambahan dinding pengisi berlubang menghasilkan penurunan simpangan masing-masing sebesar 65%, 58%, 43%, 22%, dan 5% untuk rasio lubang 0%, 20%, 40%, 60%, dan 80%. Persentase pengurangan yang hampir sama juga terjadi pada rangka 4 dan 5 lantai.
- 3. Dari kebutuhan tulangan pada rangka 3-lantai, penambahan dinding pengisi dengan rasio lubang sampai dengan 60% sudah memadai untuk menahan beban gempa yang disyaratkan dalam SNI 1726:2012. Sedangkan pada rangka 4 dan 5 lantai, diperlukan penambahan dinding dengan rasio lubang maksimum 40%.
- 4. Analisis push over menunjukkan bahwa penambahan dinding pengisi meningkatkan kemampuan struktur dalam menahan gaya geser dasar akibat gempa. Namun demikian, peningkatan kekuatan ini disertai dengan penurunan daktilitas struktur seiring dengan menurunnya rasio lubang.
6. Ucapan Terima Kasih
Penelitian ini terlaksana dengan biaya dari DIPA PNBP Universitas Udayana melalui program Hibah Unggulan Program Studi tahun 2015.
