1. Pendahuluan
Kekuatan daya dukung pondasi tiang aksial dapat diperkirakan dari analisis empirik dengan menggunakan data pengujian tanah lapangan seperti standard peenetration test (SPT), uji sondir, uji laboratorium dan pengujian langsung dilapangan seperti static load test dan pile drving analyzer (PDA). (Sanjaya G., 2014). Banyak metode yang dapat digunakan dalam menghitung daya dukung tiang aksial baik dari data lapangan maupun laboratorium. Sehingga banyak penelitianpenilitian yang dilakukan untuk mengetahui metode yang paling mendekati nilai pengujian langsung.
Kapasitas daya dukung tiang sangat erat kaitannya dengan penurunan yang akan terjadi. Penurunan tiang merupakan salah satu parameter penting dalam keberhasilan perencanaan pondasi. Banyaknya metode perencanaan pondasi yang dipakai, membuat perlu dilakukannya analisis berbagai metode dan dibandingkan dengan hasil satu sama lain. Sehingga didapat metode yang paling tepat untuk di lapangan. Selain itu pengalaman dan pengetahuan seorang ahli sangat dibutuhkan, karena pondasi bertumpuh pada tanah yang memiliki sifat yang berbeda di setiap lapisannya. Sebab itu, perencanaan pondasi membutuhkan seorang ahli namun ahli belum tersebar secara merata. Melihat fakta ini diperlukan adanya sistem yang dapat membantu perencanaan pondasi di setiap proyek. Sistem
pakar akan membantu tenaga non ahli untuk merecanakan pondasi serta membuat keputusan yang tepat dalam perencanaan. Sistem pakar yang dibuat dengan berbasis teknologi membuat pekerjaan perencanaan lebih optimal. Sistem ini bukanlah untuk menggantikan para ahli, tetapi untuk membuat pengetahuan dan pengalaman para pakar tersimpan dan tersedia lebih luas.
2. Metode Analisis
2.1 Tahapan Perencanaan Pondasi
Pembuatan pengembangan program perlu dibuat diagram alir untuk mengarahkan tahap-tahap pengerjaan. Tahap awal yaitu studi literature untuk mengumpulkan data, mencari landasan teori dan referensi yang digunakan untuk database aplikassi. Tahap berikutnya yaitu pengerjaan pembuatan program yang menggunakan software Visual Studio. Selanjutnya memverifikasi program yang t el a h d ib ua t d e n g an p a k ar s e hi n g g a program sepenuhnya dapat mewakili pengetahuan dan pengalaman pakar dibidangnya. Selain verifikasi pakar, program diuji coba terhadap user, untuk menguji apakah program mudah dimengerti dan dapat memberikan solusi atas permasalahan yang ada. Pada Gambar 1 sampai Gambar 3 dapat dilihat diagram alir yang digunakan pada pembuatan sistem pakar. Lebih detailnya, perhitungan pakar terbagi menjadi 5 bagian, yaitu perencanaan pondasi, pemilihan jenis tiang pondasi, perhitungan daya dukung tiang pancang, perhitungan daya dukung tiang bor, dan perhitungan penurunan segera.
Untuk tahapan perencanaan pondasi, data yang digunakan adalah data tanah dan data beban struktur atas. Data ini kemudian digunakan untuk menentukan dimensi dari pondasi. Dari dimensi pondasi tersebut, dihitunglah daya dukung aksial dari tiang pancang. Untuk dapat menopang struktur di atasnya, ditentukan juga kebutuhan jumlah tiang pancang yang dimensinya telah dihitung sebelumnya. Langkah selanjutnya adalah menghitung efisiensi dari tiang grup yang kemudian digunakan untuk menghitung daya dukung tiang grup. Setelah itu, penurunan dari tiang dihitung. Apabila penurunan tiang grup lebih kecil dari 75 mm, maka proses perhitungan telah selesai. Apabila tidak, maka dimensi dari pondasi harus dihitung kembali.
Dalam proses pemilihan jenis tiang pondasi, langkah pertamanya adalah pengumpulan tanah, data proyek dan data beban struktur. Melalui data ini, kemudian ditentukan jenis tiang yang dipilih, yaitu di antara pondasi tiang pancang dan pondasi tiang bor. Setelah tipe pondasi ditentukan, dilakukan perhitungan pondasi dengan data laboratorium yang dilengkapi dengan data lapangan. Apabila data laboratorium tidak tersedia, maka perhitungan akan dilakukan dengan data lapangan saja.
Metode-metode yang digunakan dalam pembuatan knowledge base SFA didapat dari berbagai sumber buku-buku perencanaan pondasi, baik pada perhitungan daya dukung, effisiensi maupun pada perhitungan penurunan segera (Ariyanto dan Untung, 2013; Bowles, 1998; Das, 2011; Poulus dan Davis, 1980; Rahardjo, 2005; Tomlinson, 1994; Teng, 1962). Pada Tabel 1 dapat dilihat kesimpulan metode yang digunakan pada perhitungan daya dukung, effisiensi dan penurunan pada SFA.

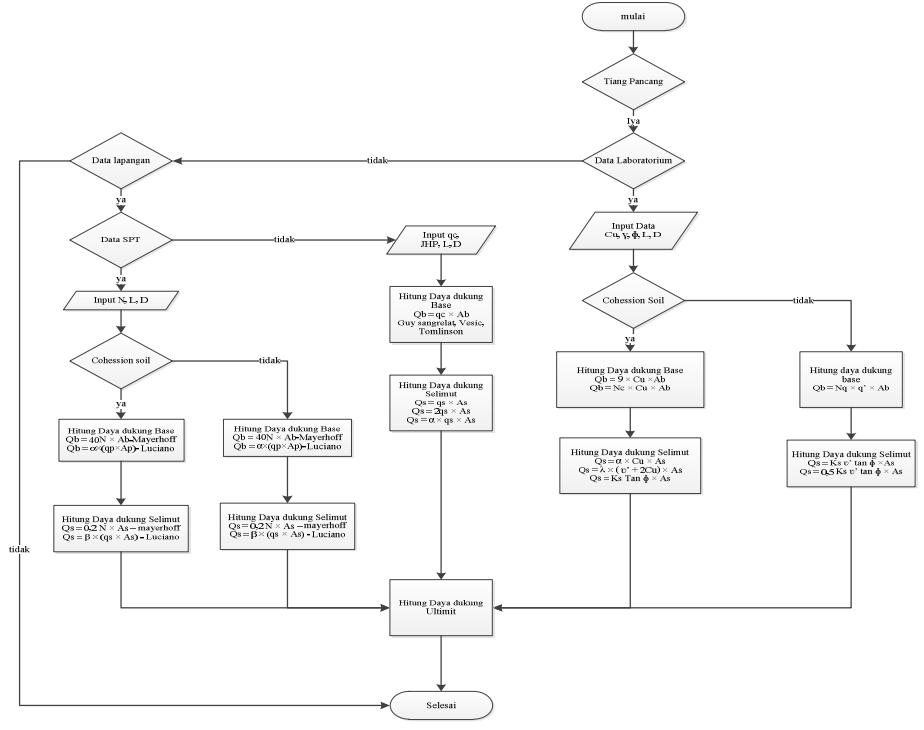

Gambar 1. Diagram alir perhitungan daya dukung tiang pancang

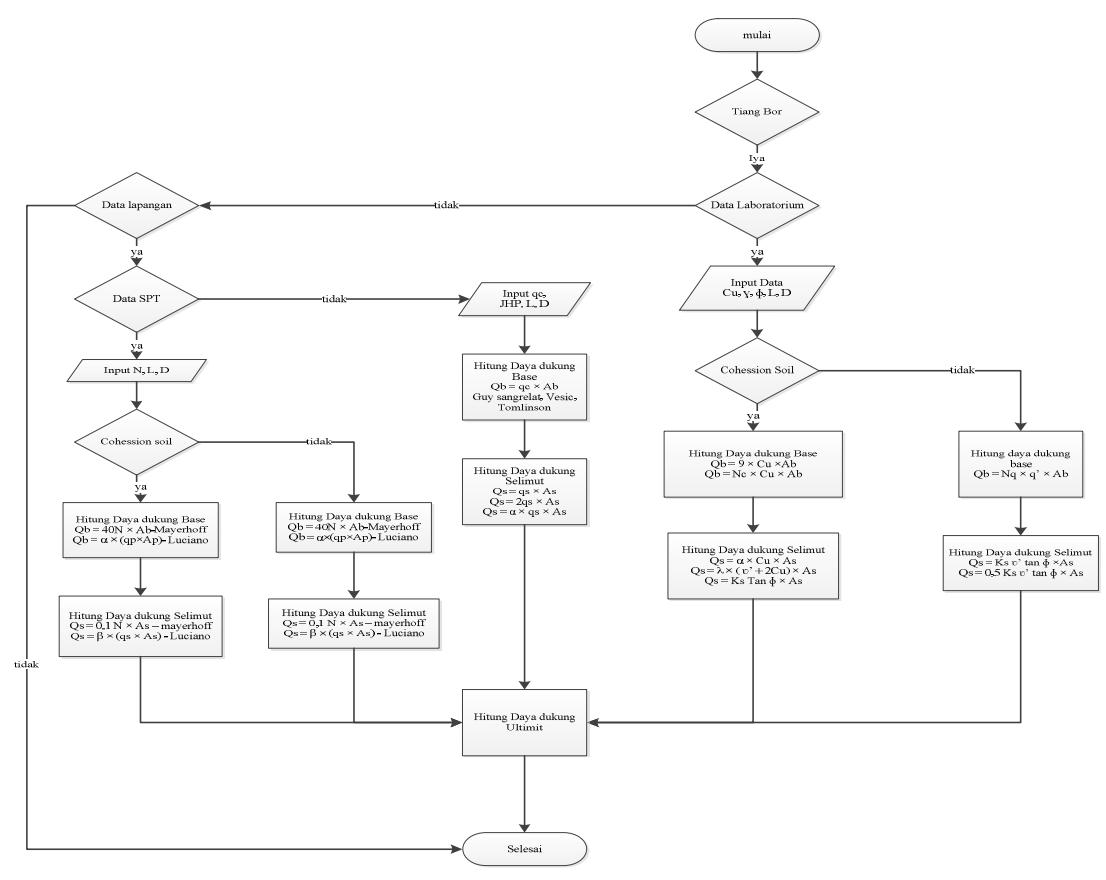

Gambar 2. Diagram alir perhitungan daya dukung tiang bor

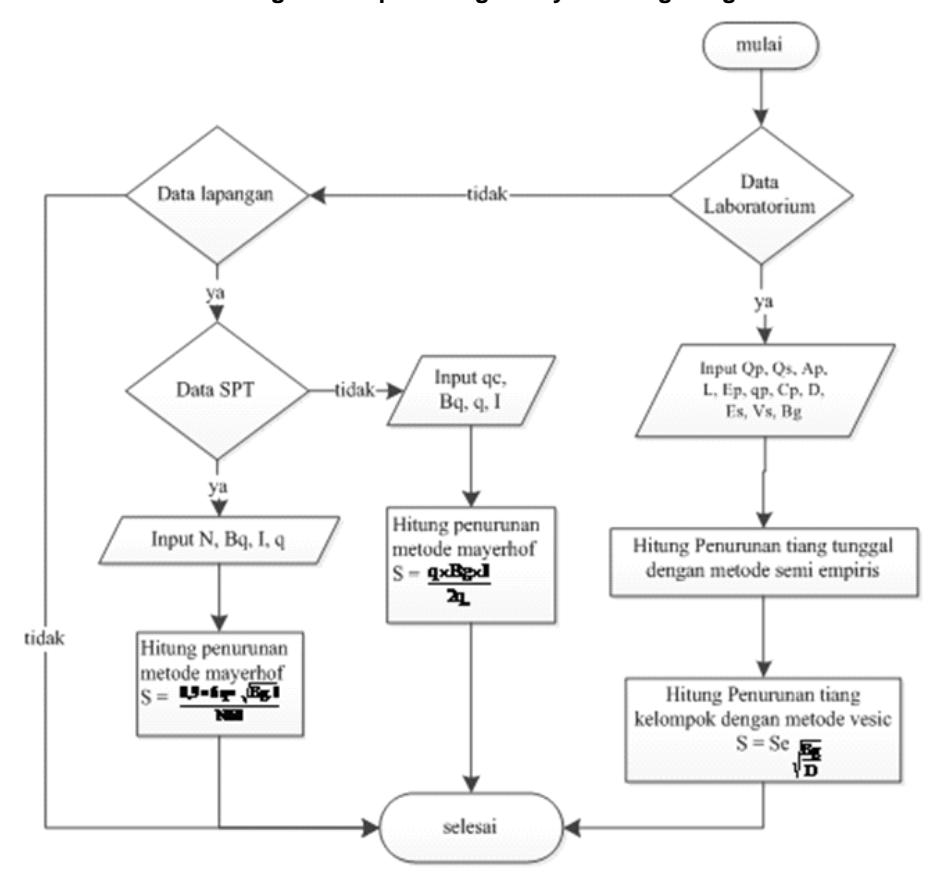

Gambar 3. Diagram alir perhitungan penurunan segera
Tabel 1. Metode perencanaan pondasi
| Metode | Laboratorium Data | SPT Data | CPT Data | ||
|---|---|---|---|---|---|
| End Bearing | Cohession | Vesic, Mayerhoff | |||
| Cohessionless | Vesic, Castello | Luciano Mayerhoff | Vesic Tomlinson | ||
| 01: 5:4 | Cohession | Tomlinson, Gamma | |||
| Skin Fricton | Cohessionless | Beta | |||
| Effisiensi | Converse Labarre, Seiler Kenney, Los Angeles | ||||
| Penurunan Segera | Vesic | Vesic, M | Vesic, Mayerhoff | ||
2.2 SFA (Strong Foundation Application)
Strong foundation application version 1 atau disingkat SFA v.1 (selanjutnya akan digunakan istilah ini dalam penyebutannya) merupakan sistem pakar dari perencanaan pondasi tiang gedung yang di dalamnya terdapat knowledge base sebagai dasar dari perhitungan. Knowledge base tersusun dari banyak metode-metode perhitungan yang telah dirangkum dalam Tabel 1. Sistem knowledge base untuk perhitungan daya dukung pondasi tiang sebelumnya pernah diteliti, vaitu:
- 1. Software BORPILE oleh Paulus P. Rahardjo dkk, software ditulis dengan QBASIC. Metode yang digunakan berdasarkan metode Reese. Software dikhususkan untuk tiang bor.
- 2. Program perhitungan daya dukung dan penurunan pondasi oleh Ryan Wijaya dkk. Perhitungan dilakukan menggunakan MATLAB. Program perhitungan dikhuskan untuk tiang pancang.
SFA dibuat dengan knowledge based system (KBS) yang merupakan salah satu bentuk dari sistem pakar vang mengabungkan pengetahuan atau literatur, dapat berupa dari buku, jurnal dan penilitian yang telah teruji. KBS adalah sebuah program untuk memperluas dan membuktikan sebuah pengetahuan. Sebuah database pengetahuan merupakan sebuah kumpulan pengetahuan yang dapat dituliskan dengan beberapa bahasa program. SFA ditulis dengan bahasa C# menggunakan software visual studio 2013. C# (dibaca "See-Sharp") adalah bahasa pemrograman baru yang diciptakan oleh Microsoft. Seperti halnya bahasa pemrograman yang lain, C# bisa digunakan untuk membangun berbagai macam jenis aplikasi, seperti aplikasi berbasis windows (desktop) dan aplikasi berbasis web serta aplikasi berbasis web services. Banyak kelebihan yang diberikan oleh C#, sehingga C# menjadi bahasa pemrograman yang banyak digunakan.
SFA merupakan aplikasi berbasis web, hal ini dimaksudkan agar user dapat mengakses aplikasi ini di manapun dan kapanpun. SFA mengakomodasi perhitungan untuk pondasi tiang pancang maupun tiang bor. Namun dari banyak metode di dalamnya terdapat batasan, karena metode-metode yang digunakan dalam perhitungan memiliki batas
maksimum dan minimum. Batasan-batasan tersebut di antaranya:
- 1. Pada perhitungan efisiensi tiang, konfigurasi tiang untuk perhitungan masih terbatas dalam grup yang berbentuk persegi atau persegi panjang. Seperti jika jumlah tiang ada 5 maka SFA v.1 akan mendefinisikan tiang berbentuk 3×2. Namun ini tidak terlalu berpengaruh karena efisiensi jumlah tiang 6 akan sama atau lebih kecil dari jumlah tiang 5, sehingga perhitungan akan sedikit bersifat konservatif.
- Perhitungan jumlah tiang pondasi berdasarkan beban satu kolom, tidak dapa menghitung untuk tiang dengan beban grup.
- 3. Perhitungan daya dukung ujung tiang untuk tanah pasir dengan metode Coyle & Castello memiliki nilai Nq yang telah diubah dari bentuk grafik menjadi bentuk tabel. Hal ini dilakukan karena dalam pembuatan program input terbatas hanya pada data, tidak dapat hanya berdasarkan gambar.
- 4. Perhitungan daya dukung ujung tiang untuk tanah pasir dengan metode Vesic, memiliki batasan untuk sudut geser tanah pasir hanya terbatas 45°, apabila lebih dari itu maka hasil perhitungan daya dukung ujung memiliki hasil 0.
- Perhitungan penurunan segera tiang dengan metode Mayerhoff data SPT, memiliki batasan bahwa panjang tiang tidak boleh kurang dari delapan kali diameter. Apabila lebih maka hasil penurunan memiliki hasil nol.
3. Hasil dan Analisis
Program SFA v.1 memberikan alur program sesuai dengan langkah-langkah perhitungan pondasi pada umumnya. Namun program ini membatasi perhitungan pondasi hanya pada satu beban struktur atas saja. Dimulai dari menghitung daya dukung pondasi, jumlah pondasi yang dibutuhkan, efisiensi tiang, dan penurunan segera tiang. Pada case study ini untuk memverifikasi output SFA, output akan dibandingkan dengan output dari static dan dynamic loading test yang diambil dari lima projek di Indonesia, yaitu:
- a. Apartement MRO di Cikarang, Jawa Barat
- b. PYRC Mall and Apartement di Surabaya, Jawa Timur
- c. CPRW di Jakarta Timur, Jakarta
- d. ARJE di Jakarta Barat, Jakarta
e. SPET di Jakarta Timur, Jakarta
Simulasi dilakukan dengan menggunakan data tanah pada proyek PYRC Mall yang terletak di Surabaya. Pada proyek ini menggunakan tiang pancang diameter 0,45 meter dengan panjang tiang 25 meter. Pada proyek ini dilakukan loading test, sehingga dapat dibandingkan dari output program dengan hasil loading test. Berdasarkan data tanah yang ada, tanah di proyek PYRC termasuk ke silty clay (CH) dengan high plasticity yang memiliki varian stiffness berbeda setiap kedalamannya. Langkah-langkah dalam simulasi akan dijelaskan di bawah ini.
Langkah pertama yaitu menginput data tanah, pada proyek ini kedalaman tanah mencapai 36 meter dengan ketebalan setiap layer 2 meter untuk SPT dan untuk data CPT mencapai 25 meter dengan ketebalan setiap layer 2,5 meter. Pada data SPT nilai yang diiput yaitu jumlah pukulan dan jenis tanah. Jumlah pukulan merupakan nilai yang didapat dari data SPT, atau yang sering disebut nilai N. Sedangkan untuk data CPT yang diinput yaitu tahanan ujung tiang (qc) dan selimut (qs).
Tanah di dominasi dengan lempung dan data tanah CPT tidak mencapai tanah keras.
Kemudian menginput beban struktur, pada SFA beban hanya bisa dihitung untuk satu reaksi kolom. Pada kolom proyek PYRC memiliki reaksi sebesar 1500 ton dengan kekuatan beton yaitu 30 MPa.
Dan input terakhir yaitu data kondisi lingkungan proyek yang akan dihitung pondasinya. Kondisi data proyek digunakan untuk menentukan jenis pondasi tiang dan faktor keamanan tertentu. Di PYRC, jenis tiang dipilih oleh owner yaitu tiang pancang dan kondisi tanah didominasi oleh tanah lempung.
Setelah menginput data, langkah selanjutnya yaitu menginput diameter pile. Jika tiang yang digunakan adalah tiang pancang, maka user harus memilih bentuk tiang. PYRC menggunakan tiang pancang dengan bentuk segiempat dan dengan diameter 0,45 meter.
Kemudian tampilan program akan menampilkan data dan metode perhitungan yang dapat dipilih oleh user.
Tabel 2. Summary calculation with SFA v.1 data SPT PYRC Surabaya
| Metode | Data SPT | Data CPT | ||||
|---|---|---|---|---|---|---|
| Mayerhoff | Luciano | Vesic | Tomlinson | SI | ||
| End bearing | 405,00 | 405,00 | 91,13 | 91,13 | Ton | |
| Skin friction | 389,52 | 199,80 | 227,70 | 113,85 | Ton | |
| Ultimate Bearing | 794,52 | 604,80 | 318,83 | 204,98 | Ton | |
| Efficiency | Converse Labarre | 0,76 | 0,74 | 0,71 | 0,68 | - |
| Los Angeles | 0,83 | 0,81 | 0,78 | 0,75 | - | |
| Seiler Kenney | 0,66 | 0,65 | 0,65 | 0,64 | - | |
| Pile | 8 | 10 | 18 | 29 | Pile | |
| Grup Capacity | 1934,89 | 1799,79 | 1629,42 | 1622,81 | Ton | |
| Settlement Mayerhoff | 371,00 | 241,00 | 83,00 | 136,99 | mm | |
| Settlement Vesic | 76,59 | 77,15 | 25,50 | 21,17 | mm | |
Analisa dilakukan dengan membandingkan output dari SFA V.1 dengan hasil loading test. Perbandingan disajikan dalam grafik rasio persentase. Metode interpretasi yang digunakan pada static loading test yaitu metode Mazerkuiwich, Chin dan Davisson, sedangkan PDA menggunakan program CAPWAP. Nilai yang dihasilkan dari PDA adalah nilai yang menunjukan daya dukung dengan cara dinamik. Pada pengunaanya nilai daya dukung yang didapat dari PDA, digunakan sebagai pembanding hasil static loading test yang kemudian hasilnya dikorelasikan. Tiang yang diuji loading test pada proyek MRO dan SPET yaitu dua tiang, sedangkan pada proyek PYRC, CPRW dan ARJE memiliki 4 tiang yang diuji.
Pada proyek MRO dan SPETs memiliki data laboratorium yang dapat digunakan untuk perhitungan, sedangkan proyek lain hanya memiliki data SPT. Sedangkan data
CPT tidak dapat digunakan karena data kedalaman tanah tidak mencapai panjang tiang. Pada grafik SPT, ada dua metode kombinasi antara Mayerhoff dan Luciano yaitu Lb (Luciano base) - Ms (Mayerhoff shaft) dan Mb (basis Mayerhoff) - Lb (Luciano base), hal ini dilakukan untuk mengetahui daya dukung ujung dan daya dukung selimut masing-masing metode sehingga dapat dibandingkan. Adapun data laboratorium terdapat metode kombinasi TB yaitu Tomlinson untuk tanah liat - Beta untuk pasir dan GB yaitu Gamma untuk tanah liat - Beta untuk pasir.
Soft toe terjadi di MRO Project, hal ini diketahui dari data crosshole sonic logging. Soft toe menyebabkan daya dukung ujung tidak termobilisasi, sehingga output PDA memiliki kapasitas yang sangat kecil dan rasio persentasenya sangat besar antara perhitungan empiris memakai SFA V.1 dan perhitungan langsung dengan
PDA. Hal ini juga terjadi pada proyek PYRC. Metode interpretasi pada CPRW, ARJE dan SPTE yang memiliki hasil mendekati dengan ouput SFA adalah Chin Method. Daya dukung ujung Apartement MRO dengan data laboratorium mendekati nilai metode Vesic dan Mayerhoff. Sedangkan untuk perhitungan SPTE laboratorium metode Vesic tidak dapat dilakukan karena input sudut gesekan tanah lebih besar dari 45°

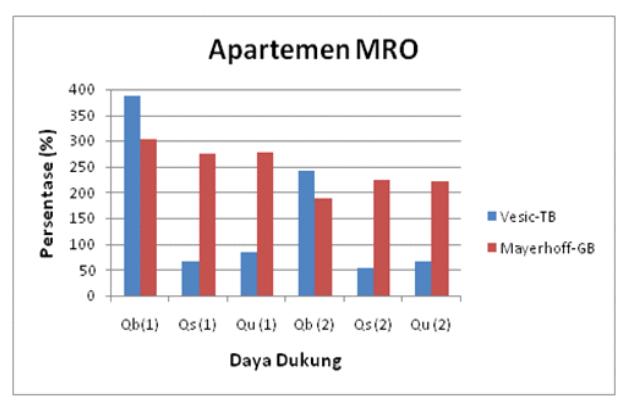

Gambar 4. Persentase ratio daya dukung PDA dengan hasil perhitungan SFA v.1 data laboratorium apartement MRO
Perhitungan daya dukung ujung pada MRO menggunakan metode Vesic dan Mayerhoff karena tanah ujung tiang merupakan tiang lempung. Sedangkan untuk daya dukung selimut menggunakan metode Tomlinson (L) Beta (P) dan Gamma (L) Beta (P), sehingga daya dukung ultimate yang dihitung menggunakan empat kombinasi dari empat metode yang ada. Dari hasil yang didapatkan dari SFA v.1 menunjukan bahwa daya dukung ujung dengan metode Vesic dan Mayerhoff memiliki range nilai yang dekat. Namun untuk daya dukung selimut memiliki range nilai yang jauh. Oleh karena itu pada perhitungan daya dukung ultimate, daya dukung selimut sangat berpengaruh. Sehingga pada grafik daya dukung ultimate hanya memiliki dua kombinasi metode yaitu Vesic -TB dan Mayerhoff – GB.
Berdasarkan grafik yang ada pada Gambar 4 dapat diketahui bahwa perbandingan daya dukung ujung hasil perhitungan SFA dengan hasil uji tiang memiliki ratio 150% sampai 400% di kedua tiang. Hal ini dapat disebabkan karena terjadinya soft toe pada tiang yang diuji. Hal ini dapat diketahui karena pada tiang dilakukan uji crosshole sonic logging untuk mengetahui keadaan beton tiang pondasi. Soft toe bisa menyebabkan daya dukung ujung tidak termobilisasi. Sehingga perhitungan daya dukung antara SFA v.1 dan hasil uji PDA memiliki nilai yang berbeda jauh. Daya dukung selimut dan ultimate di kedua tiang memiliki persentase ratio mendekati 100% menggunakan metode Vesic – TB, sedangkan metode Mayerhoff – GB sangat optimistik. Hal ini disebabkan karena daya dukung selimut dengan metode Tomlinson (L) Beta (P) sangat besar.

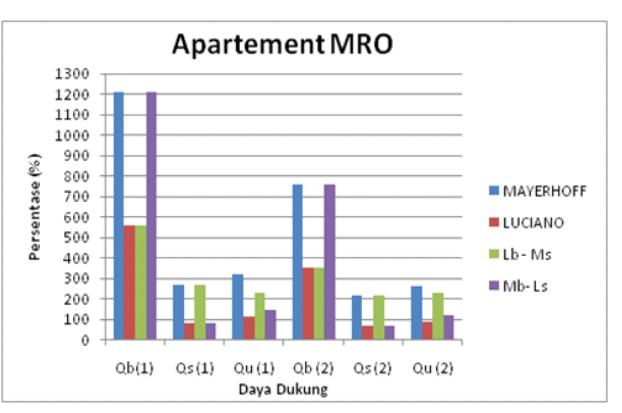

Gambar 5. Persentase ratio daya dukung PDA dengan hasil perhitungan SFA v.1 data SPT apartement MRO
Dari persentase pada Gambar 5 dapat dilihat bahwa daya dukung base (Qb) untuk kedua tiang memiliki persentase ratio yang sangat tinggi. Hal ini sesuai dengan hasil perhitungan daya dukung data laboratorium. Soft toe merupakan penyebab daya dukung ujung dapat sangat berbeda. Selain itu uji tiang dengan PDA menggunakan metode perambatan gelombang. Sehingga ketika tiang diuji, gelombang dapat tidak mencapai tanah ujung karena adanya soft toe.
Namun untuk daya dukung selimut (Qs) dan daya dukung ultimate (Qu) memiliki hasil ratio mendekati 100%. Hal ini didapati pada metode Luciano dan gabungan dari Mayerhoff base dan Luciano selimut. Sedangkan untuk hasil dengan metode Mayerhoff memiliki persentase yang cukup besar yaitu 300% atau 3 kali lebih besar dari daya dukung yang didapatkan dari hasil tes PDA, sehingga dapat disimpulkan bahwa metode Mayerhoff memiliki daya dukung yang lebih optimis.

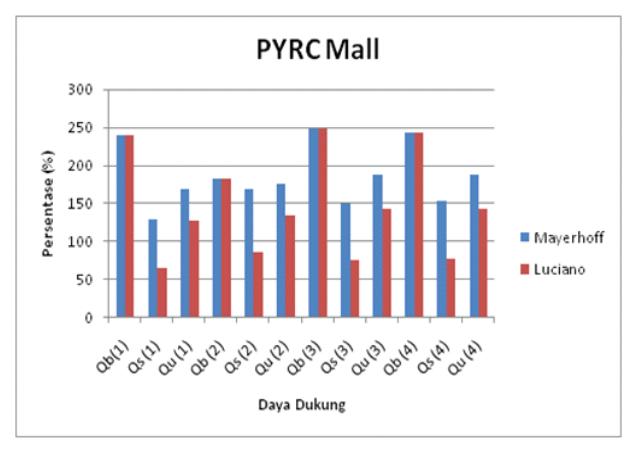

Gambar 6. Persentase ratio daya dukung aksial loading test dengan hasil perhitungan SFA v.1 PYRC mall
Pada proyek PYRC tiang yang digunakan adalah tiang pancang dengan ujung tiang telah mencapai tanah keras. Hasil dari perhitungan SFA v.1 didapatkan daya dukung ujung dengan kedua metode yaitu Mayerhoff dan Muciano memiliki nilai yang sama. Namun apabila
dibandingkan dengan hasil uji PDA, daya dukung ujung output SFA v.1 memiliki ratio 200% sampai 250% atau dua kali lipat dari daya dukung uji PDA. Hal ini disebabkan karena daya dukung ujung belum termobilisasi dengan sempurna. Uji tiang PDA menggunakan rambat gelombang dalam menghitung daya dukung tiang.
Gelombang didapatkan dari energi yang dipukul di kepala tiang dengan beban rencana sesuai dengan daya dukung yang telah dihitung. Namun apabila pada saat uji dilakukan, daya dukung selimut termobilisasi lebih dulu. Apabila daya dukung selimut lebih besar dari beban rencana, maka energi akan hilang pada saat melewati daya dukung selimut. Sedangkan daya dukung ujung, hanya menerima sisa energi yang ada. Hal ini dapat menyebabkan daya dukung ujung tiang yang terbaca hanya sebagian saja.
Daya dukung selimut pada tiang kedua, ketiga dan keempat dengan metode Luciano mendekati 100%. Sehingga dapat disimpulkan bahwa pada proyek PYRC metode Luciano lebih mendekati hasil uji PDA untuk daya dukung selimut. Sedangkan metode Mayerhoff berkisar antara 120% sampai 160%, sehingga metode Mayerhoff lebih optimis. Sedangkan untuk daya dukung ultimate, nilai daya dukung ujung lebih besar. Oleh karena itu daya dukung ultimate lebih dipengaruhi oleh daya dukung ujung. Namun dapat disimpulkan bahwa metode Luciano untuk proyek PYRC lebih mendekati nilai daya dukung uji PDA, dan metode Mayerhoff lebih optimis.

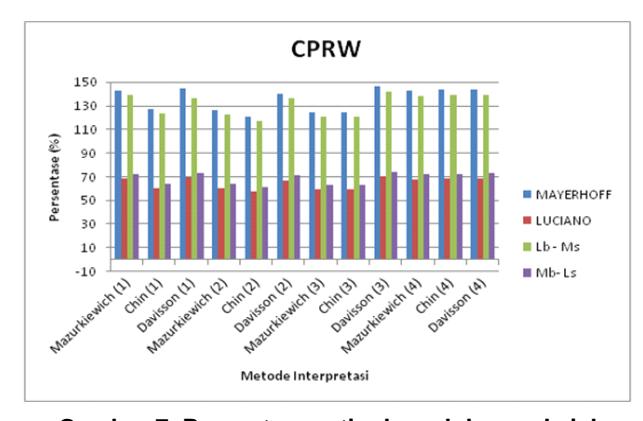

Gambar 7. Persentase ratio daya dukung aksial loading test dengan hasil perhitungan SFA v.1 data SPT CPRW
Dari Gambar 7 dapat dilihat bahwa semua metode memiliki persentase yang berbeda setiap metode pada 4 tiang yang diuji. Metode Mayerhoff dan metode Luciano (base) Mayerhoff (selimut) memiliki daya dukung yang lebih besar dari hasil PDA. Sedangkan untuk metode Luciano dan Mayerhoff (base) Luciano (selimut) memiliki daya dukung yang lebih kecil dari hasil hitungan daya dukung PDA.
Persentase ratio metode Mayerhoff hampir dua kali lipat dari metode Luciano di setiap tiang. Namun adanya dua metode kombinasi antara metode Luciano (base)
Mayerhoff (selimut) dan Mayerhoff (base) Luciano (selimut), dapat disimpulkan bahwa daya dukung selimut Mayerhoff sangat besar. Sehingga mempengaruhi nilai daya dukung ultimate dan membuat metode Luciano (base) Mayerhoff (selimut) memiliki daya dukung yang lebih besar. Metode interpretasi memberikan nilai daya dukung yang tidak jauh berbeda. Sehingga ratio yang didapat ada di rata-rata setiap metodenya.

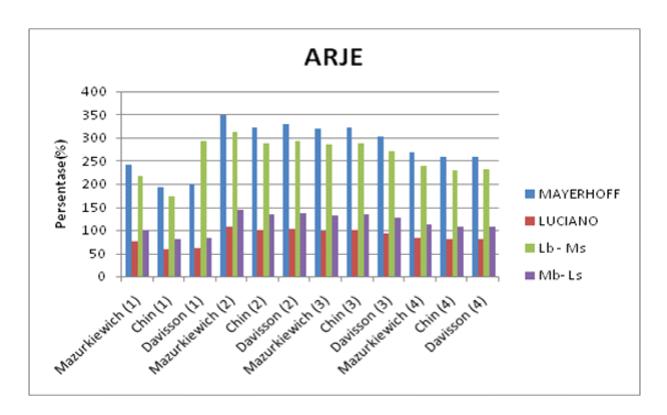

Gambar 8. Persentase ratio daya dukung aksial loading test dengan hasil perhitungan SFA v.1 data SPT ARJE
Berdasarkan Gambar 8 dapat dilihat perhitungan dengan metode Luciano mendekati persentase ratio nol persen. Persentase grafik metode Luciano yang mendekati nilai 100 persen yaitu pada pada tiang uji kedua, ketiga dan keempat untuk ketiga metode yaitu Mazurkiewich, Chin dan Davisson. Hal ini menunjukan bahwa perhitungan yang dilakukan dengan SFA v.1 menggunakan metode Luciano mendekati hasil dari nilai uji tiang.
Sedangkan untuk metode Mayerhoff memiliki persentase yang lebih besar, berkisar antara 190% sampai 350%. Hal ini menunjukan bahwa metode Mayerhoff memiliki nilai daya dukung 3,5 kali lebih besar dari hasil nilai daya dukung uji tiang. Dan bisa disimpulkan bahwa metode Mayerhoff memiliki hitungan yang lebih optimis. Dua metode lainnya yang merupakan metode percobaan dapat dilihat bahwa metode Luciano (base) Mayerhoff (selimut) memiliki bentuk grafik yang sama dengan metode Mayerhoff, sedangkan metode Mayerhoff (base) Luciano (selimut) memiliki bentuk grafik yang sama dengan metode Luciano. Dari hal ini dapat disimpulkan bahwa nilai daya dukung selimut Mayerhoff memiliki nilai yang sangat besar sehingga mempengaruhi nilai daya dukung ultimate.
Pada Gambar 9 didapatkan bahwa metode Castello – Tomlinson (L) Beta (P) untuk kedua tiang uji yang mendekati hasil uji tiang dengan daya dukung yang dihitung dengan SFA v.1. berkisar antara 150% sampai 270%. Metode interpretasi yang paling mendekati yaitu metode Chin. Sedangkan untuk metode Davisson dan Mazurkiewich lebih optimis. Metode Castello – Gamma (L) Beta (P) memiliki nilai daya dukung yang lebih optimis. Persentase ratio berada di 220% sampai 420%.
Daya dukung selimut memiliki pengaruh yang besar dalam perhitungan nilai daya dukung ultimate. Hal ini dikarenakan pada kedua metode memiliki nilai daya dukung ujung yang sama. Pada perhitungan daya dukung ini, metode Chin juga metode interpretasi yang paling mendekati. Maka dapat disimpulkan untuk proyek SPETs dengan data laboratorium, metode Chin merupakan metode interpretasi yang paling mendekati nilai daya dukung SFA v.1. Sedangkan untuk metode perhitungan, metode Gamma (L) Beta (P) lebih optimis. Karena untuk perhitungan tanah pasir memiliki rumus yang sama, maka rumus Gamma lempung dapat disimpulkan lebih optimis dari rumus Tomlinson.
Pada Gambar 10 memiliki bentuk grafik yang sama dengan grafik pada perhitungan metode laboratorium. Metode Chin merupakan metode interpretasi yang paling mendekati dalam perhitungan persentase ratio. Hal ini sama dengan yang didapatkan dari analisis data laboratorium. Pada data SPT metode perhitugan daya dukung dengan SFA v.1 yang paling mendekati adalah metode Luciano. Persentase metode Luciano berkisar di 90 sampai 150 persen. Sedangkan untuk metode Mayerhoff lebih optimis. Persentase berada di 200 sampai 400 persen. Sedangkan untuk metode Luciano (base) Mayerhoff (selimut) dan Mayerhoff (base) Luciano (selimut) berada diantara kedua metode. Maka dapat disimpulkan untuk proyek SPETs dengan data SPT, metode Chin merupakan metode interpretasi yang paling mendekati nilai daya dukung SFA v.1. sedangkan untuk metode perhitungan daya dukung yang paling mendekati yaitu metode Luciano.
Berdasarkan perhitungan dan analisa yang telah dilakukan, maka dapat disimpulkan beberapa hal yang kemudian dirangkum dalam Tabel 3, yaitu:
Metode perhitungan daya dukung dengan data laboratorium untuk tiang bor maupun tiang pancang menunjukan bahwa perhitungan daya dukung ujung untuk data lempung menggunakan metode Vesic dan Mayerhoff memiliki nilai yang tidak jauh berbeda. Sedangkan untuk daya dukung selimut metode Tomlinson lebih mendekati hasil uji pembebanan tiang, baik uji aksial ataupun dengan uji dinamik. Sedangkan metode Gamma lebih optimis untuk perhitungan tanah lempung. Sedangkan untuk tanah pasir menunjukan bahwa perhitungan daya dukung selimut metode Tomlinson lebih mendekati hasil uji pembebanan tiang dan metode Gamma lebih optimis.
1. Metode perhitungan daya dukung dengan data SPT untuk tiang bor menunjukan bahwa metode Luciano lebih mendekati hasil uji pembebanan tiang, baik uji aksial ataupun dengan uji dinamik. Sedangkan metode Mayerhoff lebih optimis. Hal ini dikarenakan metode Mayerhoff memiliki nilai daya dukung selimut yang lebih besar. Kedua
metode dapat digunakan pada tanah lempung maupun tanah pasir. Sedangkan untuk tiang pancang menunjukan bahwa metode Luciano dan Mayerhoff memiliki nilai daya dukung ujung yang sama. Namun daya dukung selimut Mayerhoff lebih besar daripada Luciano.
- 2.Metode perhitungan daya dukung dengan data sondir memiliki nilai daya dukung yang tidak terlalu berbeda antara metode Vesic mapun Tomlinson. Namun penggunaan data sondir seringkali tidak dapat digunakan, karena kedalaman data sondir mencapai tanah keras lebih pendek daripada panjang tiang pondasi.
- 3.Metode interpretasi yang digunakan untuk perhitungan daya dukung hasil uji tiang paling mendekati dengan perhitungan SFA v.1 adalah metode Chin.

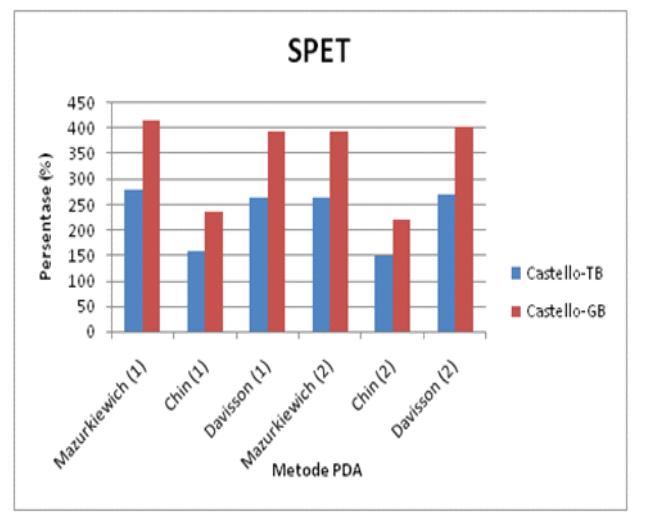

Gambar 9. Persentase ratio daya dukung aksial loading test dengan hasil perhitungan data laboratorium SFA v.1 SPET

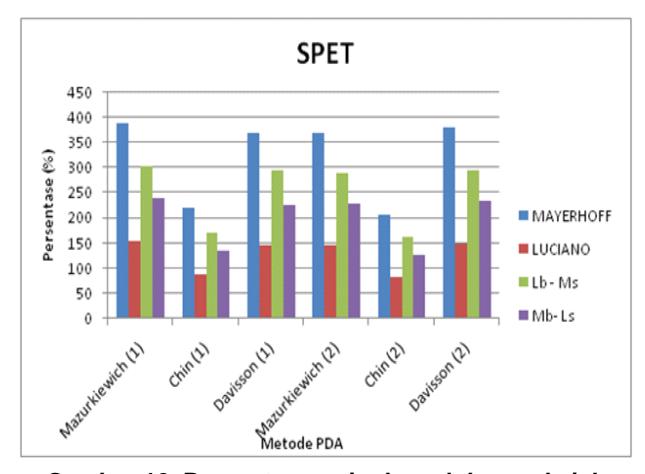

Gambar 10. Persentase ratio daya dukung aksial loading test dengan hasil perhitungan data SPT SFA v.1 SPET
Tabel 3. Perbandingan output SFA V.1 and loading test
| Project | Pile | Loading test | Data Laboratorium | Data SPT | Data CPT |
|---|---|---|---|---|---|
| Apartemen | Bored | PDA | Metode Vesic-TB lebih mendekati nilai dari PDA test. | Metode Luciano lebih mendekati nilai dari PDA tes. | N/C* |
| MRO | Pile | Metode Mayerhoff-GB memiliki nilai lebih optimis. | Metode Mayerhoff memiliki nilai lebih opti mis. | ||
| PYRC Mall | Driven Pile | PDA | N/C* | Metode Luciano lebih mendekati nilai dari PDA test. Metode Mayerhoff memiliki nilai lebih opti mis. | Tidak bisa dibandingkan dengan PDA tes karena data tidak mencukupi. Metode Vesic lebih optimistic dari metode Tomlinson. |
| CPRW | Bored Pile | Static Loading Test | N/C* | Metode Luciano lebih mendekati nilai dari PDA test. Metode Mayerhoff memiliki nilai lebih opti mis. | Tidak bisa dibandingkan dengan loading test kare na data tidak mencukupi. Metode Vesic lebih optimistis dari metode Tomlinson. |
| ARJE | Bored Pile | Static Loading Test | N/C* | Metode Luciano lebih mendekati nilai dari PDA test. Metode Mayerhoff memiliki nilai lebih opti mis. | N/C* |
| SPET | Bored | Static | Metode Castello-TB lebih mendekati nilai loading test. | Metode Luciano lebih mendekati nilai dari PDA test. | Tidak bisa dibandingkan dengan loading test kare na data tidak mencukupi. |
| Pile | Loading Test | Metode Castello-GB memiliki nilai lebih optimis. | Metode Mayerhoff memiliki nilai lebih opti mis. | Metode Vesic and Tomlinson memiliki nilai daya dukung yang sama. |
4. Kesimpulan
Strong Foundation Application (SFA) V.1, merupakan hasil dari jurnal ini dapat digunakan sebagai sebuah alat untuk membntu dalam perhitungan pondasi. Perhitungan yang dilakukan pada SFA telah dibandingkan dengan hasil uji pembebanan dari lima proyek di Indonesia, yaitu Apartement MRO, PYRC Mall, CPRW, ARJE dan SPET. Dari kelima proyek didapat bahwa daya dukung yang dihitung menggunakan data laboratorium metode Tomlinson lebih mendekati nilai uji tiang daripada metode Gamma; data SPT metode Luciano memberikan nilai yang lebih mendekati hasil uji pembebanan; metode Mayerhoff memberikan nilai yang lebih optimis; perhitungan dengan data sondir metode Vesic dan Tomlinson memberikan nilai daya dukung ujung yang sama; namun daya dukung selimut Vesic lebih besar dari Tomlinson.
SFA bisa sangat membantu dalam perencanaan pondasi, oleh karena itu SFA bisa dikembangkan untuk ke depannya dengan menambah metodemetode perhitungan yang belum ada. Banyak percobaan yang masih harus dilakukan sehingga dapat mendapatkan sebuah kesimpulan metode yang paling sesuai dengan kondisi tanah pada setiap proyek, karena pada dasarnya tanah memiliki karakteristik yang berbeda di setiap daerah. Oleh karena itu sebaiknya untuk mempertimangkan data-data yang telah ada di setiap daerah.
