1. Pendahuluan
1.1 Latar belakang
Agregat menempati 60 - 80 % terhadap total volume beton, oleh karena itu kualitas agregat akan sangat berpengaruh terhadap kualitas beton. Dengan agregat yang baik, maka potensi untuk menghasilkan beton yang berkualitas akan tercapai (mutu dan durabilitas), bahkan diharapkan dapat memberi kontribusi dalam meningkatkan mutu beton. Perkembangan Teknologi beton memungkinkan penggunaan bahan dasar pembentuk beton menjadi variatif, salah satunya adalah limbah yang dapat menjadi bahan dasar pembentuk beton, sehingga penggunaan bahan alam yang berpotensi merusak lingkungan dapat ditekan seminimalkan mungkin.
Beton merupakan komponen penting sebagai material konstruksi bangunan sipil seperti gedung bertingkat tinggi, jembatan, bendungan, dan lain-lain yang membutuhkan karakteristik mekanik yang kuat dan kokoh. Oleh karena itu usaha yang dilakukan untuk menghasilkan beton yang kuat, ekonomis dan ramah lingkungan merupakan langkah yang tepat di dalam menjawab tuntutan dunia industri kosntruksi saat ini dan ke depan.
Penggunaan limbah padat terak nikel sebagai bahan dasar pembentuk beton merupakan salah satu upaya mengurangi dampak eksploitasi sumber daya alam dan pencemaran lingkungan. Dampak eksploitasi sumber daya alam yang dimaksud adalah kerusakan lingkungan akibat penggunaan material alam seperti; batu pecah, pasir alami, dan lain-lain
1.2 Tujuan penelitian
Tujuan penelitian ini adalah :
- 1. Memperoleh karateristik fisik terak nikel sebagai agregat kasar dalam campuran beton mutu tinggi.
- 2. Menemukan persentase optimum penggunaan terak nikel sebagai agregat kasar dalam campuran beton mutu tinggi.
* Penulis Korespondensi: hanafi.ashad@umi.ac.id
1.3 Ruang lingkup penelitian
Penelitian ini mencakup pembahasan :
- 1. Karakteristik agregat, baik agregat halus maupun agregat kasar (batu pecah dan terak nikel). Terak nikel (nickel slag) yang digunakan berasal dari PT. Aneka Tambang (Kolaka, sulawesi tenggara).
- 2. Penggunaan terak nikel dalam pembuatan beton mutu tinggi.
- 3. Membandingkan antara kuat tekan beton normal (tanpa menggunakan terak nikel) dan kuat tekan beton yang menggunakan terak nikel. Terak nikel (slag nikel) disubstitusikan dengan agregat batu pecah dengan variasi substitusi berturut-turut 0%, 20%, 40%, 60%, 80%, dan 100%.
- 4. Persentase optimum penggunaan terak nikel sebagai bahan substitusi agregat kasar untuk produksi beton mutu tinggi.
2. Studi Pustaka
2.1 Kuat tekan beton
Definisi kuat tekan beton adalah kemampuan beton menahan beban aksial tekan per satuan luas. Faktor utama yang mempengaruhi nilai kuat tekan beton adalah faktor air semen (water-cement ratio atau w/c), karakteristik agregat, metode yang digunakan dalam pencampuran, kemudahan dalam pengerjaan (workability), dan perawatan (curing). Semakin kecil nilai faktor air semen, maka jumlah air pencampur yang dibutuhkan akan semakin sedikit pula, demikian pula. Hal ini menyebabkan nilai kuat tekan beton menjadi tinggi. Karakteristik utama dari agregat yang sangat berpengaruh terhadap kuat tekan beton adalah kekerasan dan distribusi ukuran butir. Untuk mendapatkan mutu beton sebagaimana yang direncanakan, maka diperlukan perawatan dengan baik agar proses hidrasi tetap berjalan sebagaimana mestinya sehingga terhindar dari terjadinya retak mikro pada permukaan beton. Dengan bertambahnya umur beton, kuat tekan beton meningkat dengan asumsi pada saat umur beton mencapai 28 hari, kuat tekan beton dianggap bersifat stasioner.
Kuat tekan beton dihitung dengan rumus :
\[f'c = \frac{P}{A} \tag{1}\]
dimana =
f'c = kuat tekan beton (MPa)
P = beban aksial tekan (N)
A = luas penampang (mm2 )
Sedangkan untuk menghitung nilai kuat tekan rata-rata digunakan rumus :
\[f'c = \frac{\Sigma f'c}{N} \tag{2}\]
dimana :
f'c = kuat tekan (MPa)
N = jumlah benda uji (buah)
2.2 Beton mutu tinggi
Beton mutu tinggi (High Strength Concrete), adalah beton dengan kekuatan tekan minimal 41,4 MPa (SNI. 03–6468–2000). Beton mutu tinggi umunya digunakan pada struktur bangunan yang dianggap memikul beban yang berat seperti struktur jembatan, pondasi beton, serta bagian–bagian bangunan yang dianggap akan menerima beban yang tinggi. Dalam pembuatannya, beton mutu tinggi sedapat mungkin menggunakan faktor air semen (water-cement ratio) antara 0,20 sampai 0,30. Untuk menjaga agar proses pencampuran beton tetap terjaga kemudahan pengerjaannya (workable), maka perlu ditambahkan bahan kimia berupa superplasticizer. Penggunaan beton mutu tinggi pada suatu struktur bangunan akan berdampak pada efisiensi dimensi elemen struktur yang pada akhirnya dapat mereduksi bobot bangunan secara menyeluruh.
2.3. Terak nikel
Terak nikel (nickel slag) adalah limbah industri pengolahan nikel yang awalnya berupa likuid panas dan membentuk batuan alam akibat mengalami pendinginan yang di dalamnya terdapat slag padat dan slag dengan pori. Terak terjadi dari proses menggumpalnya potas, mineral silika, dan soda pada saat logam melebur atau proses leleh yang terjadi pada mineral logam karena suhu panas yang tinggi dari bahan wadah pelebur.
Terak nikel (nickel slag) adalah limbah industri nikel berupa bongkahan berwujud mirip dengan bahan logam yang terjadi melalui proses pembakaran dan peleburan bijih nikel.
3. Hasil Pengujian dan Pembahasan
3.1 Pengujian agregat halus
Dalam penelitian ini digunakan agregat halus (pasir alami) yang berasal dari sungai Bili-bili Kabupaten Gowa Provinsi Sulawesi Selatan dengan hasil pemeriksaan karakteristik seperti pada Tabel 1.
Tabel 1. Hasil pengujian karakteristik agregat halus
| No. | Jenis Pengujian | Nilai | Satuan |
|---|---|---|---|
| 1 | SG. SSD Basic | 2,47 | - |
| 2 | Penyerapan | 2,84 | % |
| 3 | Kadar Air | 2,63 | % |
| 4 | Kadar Organik | Std I | - |
| 5 | Kadar Lumpur | 2,50 | % |
| 6 | Modulus Kehalusan | 3,05 | - |
| 7 | Berat Volume | 1,52 | Kg/ltr |
3.2 Pengujian agregat kasar
Hasil pengujian karakteristik agregat kasar (batu pecah) yang bersumber dari sungai Bili-bili Kabupaten Gowa Provinsi Sulawesi Selatan, diperlihatkan pada Tabel 2. Sedangkan untuk agregat kasar terak nikel diperlihatkan pada Tabel 3.
Tabel 2. Hasil pengujian karakteristik agregat kasar (batu pecah)
| No. | Jenis Pengujian | Nilai | Satuan |
|---|---|---|---|
| 1 | SG. SSD Basic | 2,72 | - |
| 2 | Penyerapan | 2,59 | % |
| 3 | Kadar Air | 2,92 | % |
| 4 | Keausan | 19,70 | % |
| 5 | Kadar Lumpur | 4,31 | % |
| 6 | Modulus Kehalusan | 6,41 | - |
| 7 | Berat Volume | 1,60 | Kg/ltr |
Tabel 3. Hasil pengujian karakteristik agregat kasar (terak nikel)
| No. | Jenis Pengujian | Nilai | Satuan |
|---|---|---|---|
| 1 | SG. SSD Basic | 2,77 | - |
| 2 | Penyerapan | 1,33 | % |
| 3 | Kadar Air | 0,15 | % |
| 4 | Keausan | 17,11 | % |
| 5 | Kadar Lumpur | 0,36 | % |
| 6 | Modulus Kehalusan | 6,45 | - |
| 7 | Berat Volume | 1,76 | Kg/ltr |
Memperhatikan hasil pengujian yang diperlihatkan pada Tabel 2 dan 3, dimana berat jenis (SG. SSD Basic) batu pecah relatif sama dengan terak nikel, sedangkan penyerapan dan tingkat keausan terak nikel lebih kecil dari batu pecah sehingga secara fisik dapat dikatakan bahwa terak nikel dapat digunakan sebagai agregat kasar dalam campuran beton.
3.3 Perancangan campuran beton
Perancangan campuran beton (Concrete Mix Design), dilakukan dengan menggunakan metonde ACI.211.4R-93. Luaran perancangan berupa komposisi masingmasing material penyusun beton dalam 1 (satu) meter kubik beton. Beton dirancang dengan faktor air-semen (w/c) sebesar 0,27 dengan menggunakan bahan tambah kimiawi berupa Superplasticizer. Adapun hasil perancangan komposisi campuran beton ditunjukkan seperti pada Tabel 4 dengan keterangan sebagai berikut:
S : Semen A : Air
AH : Agregat Halus (Pasir)
BP : Batu Pecah TN : Terak Nikel SP : Superplasticizer
Tabel 4. Komposisi campuran dalam 1 M3 beton
| Terak Nikel (%) | ||||||
| Material | 0 | 20 | 40 | 60 | 8 | 100 |
| S (kg) | 759 | 759 | 759 | 759 | 759 | 759 |
| A (ltr) | 143 | 143 | 143 | 143 | 143 | 143 |
| AH (kg) | 537 | 537 | 537 | 537 | 537 | 537 |
| BP (kg) | 808 | 647 | 485 | 323 | 161 | - |
| TN (kg) | - | 161 | 323 | 485 | 647 | 808 |
| SP (ltr) | 4,55 | 4,55 | 4,55 | 4,55 | 4,55 | 4,55 |
3.4 Hasil pengujian kuat tekan beton
Data hasil uji kuat tekan adalah data pada umur 28 hari dengan 6 (enam) jenis specimen yaitu beton tanpa terak nikel (0%) dan beton dengan terak nikel (20%, 20%,
Tabel 5. Kuat tekan beton tanpa terak nikel
| Kode | Benda Uji Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) |
| 0-A | 12214 | 825 | 46,71 | |
| 0-B | 12265 | 810 | 45,86 | |
| 0-C | 12184 | 790 | 44,73 | |
| 0-D | 12237 | 800 | 45,29 | 45,67 |
| 0-E | 12256 | 795 | 45,01 | |
| 0-F | 12283 | 820 | 46,43 |

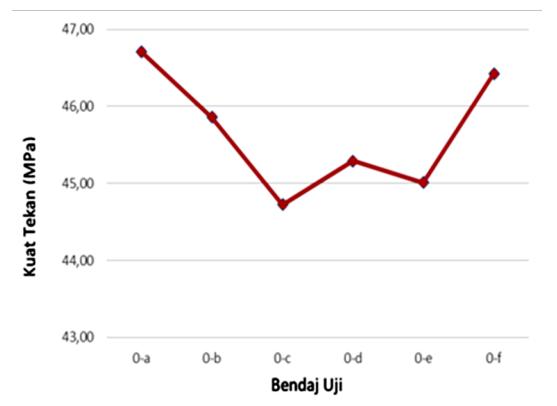

Gambar 1. Kuat tekan beton 0% terak nikel
Tabel 6. Kuat tekan beton 20% terak nikel
| Kode | Benda Uji Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) | |
| 20-A | 13307 | 835 | 47,28 | ||
| 20-B | 13042 | 840 | 47,56 | ||
| 20-C | 12943 | 810 | 45,86 | ||
| 20-D | 12987 | 820 | 44,43 | 46,61 | |
| 20-E | 12976 | 815 | 46,14 | ||
| 20-F | 13012 | 820 | 46,43 | ||

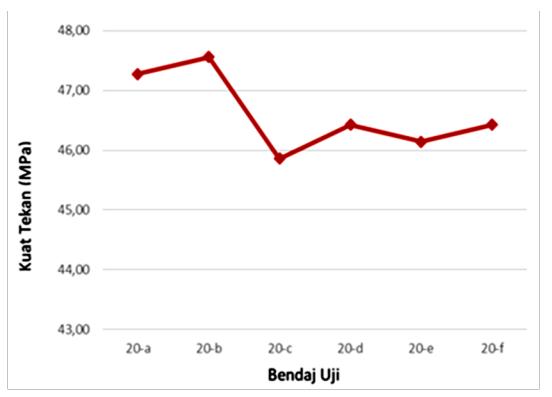

Gambar 2. Kuat tekan beton 20% terak nikel
Tabel 7. Kuat tekan beton 40% terak nikel
| Kode Benda Uji | Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) |
| 40-A | 13024 | 825 | 46,71 | |
| 40-B | 13016 | 840 | 47,56 | |
| 40-C | 13023 | 835 | 47,28 | |
| 40-D | 13027 | 810 | 45,86 | 46,76 |
| 40-E | 12987 | 815 | 46,14 | |
| 40-F | 12993 | 830 | 46,99 |
Tabel 9. Kuat tekan beton 80% terak nikel
| Kode Benda Uji | Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) |
| 80-A | 13011 | 665 | 37,65 | |
| 80-B | 13014 | 680 | 38,50 | |
| 80-C | 13015 | 670 | 37,93 | |
| 80-D | 13012 | 690 | 39,07 | 38,12 |
| 80-E | 13022 | 660 | 37,37 | |
| 80-F | 13008 | 675 | 38,22 |

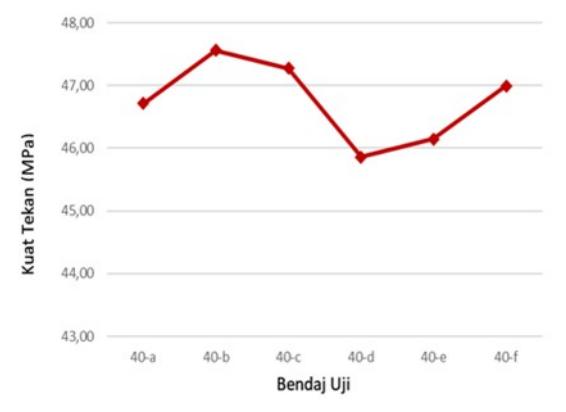

Gambar 3. Kuat tekan beton 40% terak nikel
Gambar 5. Kuat tekan beton 80% terak nikel
Tabel 8. Kuat tekan beton 60% terak nikel
| Kode Benda Uji | Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) |
| 60-A | 12984 | 815 | 46,14 | |
| 60-B | 13012 | 825 | 46,71 | |
| 60-C | 13026 | 810 | 45,86 | |
| 60-D | 13030 | 815 | 46,14 | 45,67 |
| 60-E | 13025 | 790 | 44,73 | |
| 60-F | 13027 | 785 | 44,44 | |
Tabel 10. Kuat tekan beton 100% terak nikel
| Kode | Benda Uji Berat (kg) | Beban Hancur (kN) | Kuat Tekan 28 hari (MPa) | Kuat Tekan rata-rata (MPa) |
| 100-A | 13024 | 635 | 35,95 | |
| 100-B | 13027 | 645 | 36,52 | |
| 100-C | 13016 | 615 | 34,82 | |
| 100-D | 13018 | 620 | 35,10 | 35,57 |
| 100-E | 13022 | 630 | 35,67 | |
| 100-F | 13025 | 625 | 35,39 |
Gambar 4. Kuat tekan beton 60% terak nikel
Gambar 6. Kuat tekan beton 100% terak nikel
40%, 60%, 80%, dan 100%). Setiap specimen terdiri dari 6 (enam) benda uji.
Secara umum hasil pengujian mengindikasikan bahwa penggantian agregat kasar dengan terak nikel pada persentase tertentu berkontribusi positif terhadap
kekuatan tekan beton. Hal ini memberikan gambaran bahwa akan ditemukan persentase penggunaan terak nikel yang optimum dengan kuat tekan maksimum.
Kuat tekan beton rata-rata tanpa terak nikel adalah 45,67 MPa. Sedangkan kuat tekan beton rata-rata
260 Jurnal Teknik Sipil

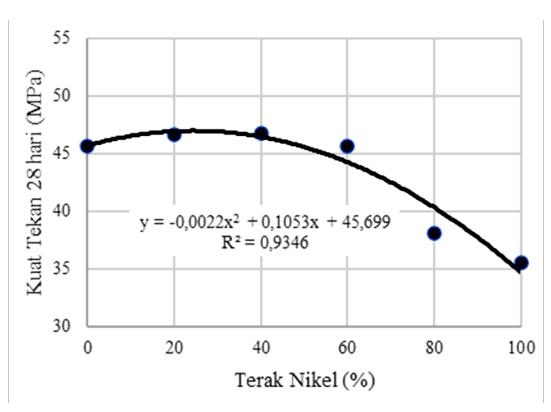

Gambar 7. Grafik hubungan kuat tekan beton dan persentase terak nikel
dengan menggunakan terak nikel, berturut-turut adalah 46,61 MPa (untuk 20%), 46,76 MPa (untuk 40%), 45,67 MPa (untuk 60%), 38,12 MPa (untuk 80%), dan 35,57 MPa (untuk 100%).
Terlihat bahwa penggantian agregat kasar dari batu pecah dengan terak nikel pada porsi 20% hingga 60%, mampu memberikan kontribusi positif terhadap peningkatan kuat tekan beton.
persentase terak nikel sebagaimana yang ditunjukkan pada Gambar 7, cenderung mengikuti pola persamaan berbentuk polinominal berderajat dua, yaitu :
\[y = -0.0022x^2 + 0.1053x + 45.699\] (3)
hal mana; y adalah kuat tekan beton dalam MPa dan x adalah persentase penggunaan terak nikel.
Dengan menerapkan teorema maksima/minima, maka persentase optimum terak nikel diperoleh dengan cara turunan pertama dari persamaan (3) terhadap x, sama dengan nol yaitu :
\[-0.0044 + 0.1053 = 0\]
sehingga :
\[x = 23,93\%.\]
Selanjutnya kuat tekan maksimum diperoleh dengan cara mensubstitusikan nilai x ke dalam Persamaan (3).
\[y = -0.0022*(23.93\%)^2 + 0.1053*(23.93\%) + 45.699\]
\(y = 46.96\) MPa
Dengan demikian persentase optimum terak nikel sebagai pengganti sebagian agregat kasar adalah sebesar 23,93% dengan nilai kuat tekan maksimum 46,96 MPa.
4. Kesimpulan dan Saran
4.1. Kesimpulan
Berdasarkan hasil analisis dan pembahasan, maka di simpulkan:
- 1. Terak nikel dapat digunakan sebagai pengganti agregat kasar dalam produksi beton mutu tinggi.
- 2. Model kontribusi terak nikel terhadap kuat tekan beton, cenderung mengikuti pola persamaan berbentuk polinominal berderajat 2.
3. Kontribusi maksimal diperoleh pada persentase optimum 23,93% terak nikel dengan kuat tekan maksimum 46,96 MPa.
4.2 Saran
- 1. Perlu penelitian lebih lanjut mengenai pengaruh tekstur permukaan terak nikel terhadap slip antara permukaan agregat dengan pasta.
- 2. Hasil dari penelitian ini diharapkan bisa menjadi acuan untuk penelitian aplikasi pada komponen struktur.
