1. Pendahuluan

Pengukuran tanah diperlukan untuk menentukan posisi bangunan baik secara horizontal maupun vertikal yang akan mempengaruhi beberapa hal penting seperti desain infrastruktur, biaya, metode, peraturan, dan halhal terkait lainnya. Sejak dekade terakhir, pengukuran tanah menggunakan pesawat tanpa awak atau Unmanned Aerial Vehicle (UAV) atau biasa disebut drone telah menjadi perhatian sebagai teknologi baru untuk pemetaan topografi (Blom, 2006). UAV menjadi

perhatian karena murah, proses yang cepat, tidak memerlukan banyak partisipan, dan cocok untuk memetakan area yang sulit atau berbahaya untuk dijangkau manusia (Saadatseresht, Hashempour dan Hasanlou, 2015). Ditinjau dari efisiensi biaya pada pemetaan menggunakan metode foto udara sangat dipengaruhi oleh jenis kamera dan wahana yang digunakan. Untuk luas area yang relatif lebih kecil (±100 Ha) pemotretan menggunakan kamera metrik menjadi tidak optimal, karena biaya operasional yang dikeluarkan tidak sebanding dengan kecilnya volume

^* Penulis Korespondensi: amsor.chair@gmail.com

pekerjaan. Salah satu metode alternative adalah penggunaan kamera standar non-metrik berformat kecil sebagai instrumen pemotretan udara, metode ini dikenal dengan Small Format Aerial Photography (SFAP) (Gularso, Subiyanto dan L.M.Sabri, 2013). Perlu diteliti mengenai kemampuan FUFK untuk membuat peta kontur yang dijadikan dasar untuk menghitung volume galian dan timbunan suatu pekerjaan infrastruktur. Hasil penelitian ini dapat dijadikan acuan pra-survey dalam pembangunan infrastruktur untuk mengetahui kontur lahan baik secara visual maupun angka. Hal ini diharapkan akan memudahkan pengambilan keputusan sebelum pengukuran terestris dan perancangan sebuah infrastruktur dilakukan. Akurasi foto udara format kecil (FUFK) berada pada level sub-meter (Ahmad, 2011), sehingga perlu dianalisa kesalahannya secara geometrik dan absolut jika digunakan untuk estimasi pekerjaan galian dan timbunan.

2. Kerangka Berpikir

Permasalahan yang dibahas adalah bagaimana ketelitian geometrik peta kontur yang dihasilkan dari ekstraksi FUFK dan bertujuan untuk mengetahui nilai kesalahannya jika digunakan untuk mengestimasi pekerjaan galian dan timbunan.

Kerangka berfikir dalam penelitian ini sebagai berikut:

• 1. Terdapat pengaruh ketinggian UAV dan overlap pengambilan FUFK terhadap nilai ketelitian geometrik (CE90 dan LE90)
• 2. Terdapat pengaruh ketinggian UAV dan overlap pengambilan FUFK terhadap nilai kesalahan absolut estimasi perhitungan volume galian timbunan yang dihasilkan.
• 3. Penelitian ini dibatasi oleh variabel yang diperhitungkan dalam penelitian adalah ketinggian terbang UAV saat pengambilan foto udara 70m, 80m, dan 90m, serta overlap pengambilan FUFK 60%, 70%, dan 80%. Selain ketinggian UAV dan overlap pengambilan FUFK, variabel lain seperti kecepatan angin, jumlah cahaya, dan lainnya diasumsikan sama.

3. Landasan Teori

3.1 Penelitian terdahulu

Penelitian terdahulu berjudul "Digital Mapping using Low Altitude UAV" yang bertujuan untuk mengetahui akurasi foto udara kamera non-metrik jika digunakan untuk pemetaan digital, menggunakan UAV fix wing dan metode pola terbang tanpa GCP menghasilkan bahwa akurasi foto udara kamera non-metrik berada dibawah akurasi foto dengan kamera metrik. Akurasi foto udara non-metrik berada pada level sub-meter. (Ahmad, 2011)

Eko Artanto dalam jurnalnya yang berjudul "Pemanfaatan Pesawat Udara Nir-Awak (PUNA) Sebagai Metode Alternatif Pengumpulan Data Geospasial Pulau-pulau Kecil Terluar" yang bertujuan untuk menguji sejauh mana ketelitian hasil pemotretan menggunakan PUNA untuk inventarisasi data geospasial khususnya di pulau kecil terluar, menggunakkan UAV fix wing dan metode pola terbang overlap 80% dan GCP dengan GPS Statik menghasilkan ketelitian hingga kurang dari 20cm. (Artanto, 2014)

Penelitian Taufik Hery Purwanto yang berjudul "Pemanfaatan Foto Udara Format Kecil (FUFK) untuk Ekstraksi Digital Elevation Model (DEM) dengan Metode Stereo-plotting" yang bertujuan untuk menghitung akurasi FUFK dalam membentuk DEM dengan metode stereo-plooting untuk menghitung volume galian bukit. Hasil dari penelitian ini adalah DEM yang dihasilkan memiliki akurasi horizontal 0,121m dan akurasi vertikal 0,793m pada tingkat kepercayaan 90% dan volume bukit Jering yang digali sebesar 55.953,813m3. (Purwanto, 2017)

3.2 Stereo-plotting

Stereo-plotting adalah ekstraksi data dari sumber data berupa data radar menjadi data vektor yang dilakukan dengan cara digitasi 3 dimensi secara stereoskopis (Arfaini dan Handayani, 2016). Tahapan stereo-plotting dilaksanakan secara digital menggunakan perangkat lunak Agisoft PhotoScan. Agisoft dengan algoritma yang disebut SIFT invariant akan melakukan identifikasi titik-titik dengan kesamaan nilai pixel dan membentuknya menjadi model tiga dimensi. (Gularso, Rianasari dan Silalahi, 2015) Hasil dari stereo-plotting berupa mass point yang memuat informasi koordinat x, y, dan z.

Agisoft PhotoScan adalah software pemodelan 3D berbasis gambar yang ditunjukkan untuk menciptakan konten 3D professional dari gambar foto. Berdasarkan teknologi rekonstruksi 3D terbaru "multi-view" maka memungkinkan untuk mengolah gambar dari posisi apapun baik dalam kondisi terkontrol maupun tidak terkontrol. Foto bisa diambil dari sudut manapun asalkan objek yang akan direkonstruksi setidaknya terdiri dari minimal dua foto. Penyelarasan gambar dan rekonstruksi model 3D sepenuhnya dapat dilakukan otomatis dengan perangkat lunak ini. (Agisoft, 2018)

Agisoft dapat memodelkan DEM berdasarkan point cloud yang diidentifikasi melalui titik-titik yang mempunyai piksel sama atau disebut sebagai tie point. Selanjutnya dapat dilakukan pemodelan geometri dengan membentuk texture, orthomosaic, hingga terbentuk DEM.

3.3 Ground control point

Ground Control Point (GCP) atau titik control tanah adalah titik yang terdapat pada lapangan dan dapat diidentifikasi pada foto yang mempunyai koordinat di kedua system, yaitu koordinat system tanah dan koordinat system foto. GCP diperlukan untuk kegiatan transformasi koordinat dari system koordinat tertentu ke system koordinat tanah. (Azmi, Ahmad dan Ahmad, 2014). Independent Check Point (ICP) pada dasarnya serupa dengan GCP tetapi ICP tidak dilibatkan dalam proses kegiatan transformasi koordinat/georeferencing.

ICP diperlukan untuk titik uji kesesuaian data yang dianggap lebih benar dengan data yang diuji.

GCP dan ICP yang diukur ditandai (pre-mark) kemudian ditempatkan pada lokasi-lokasi diatas tanah langsung yang mudah terlihat dari udara dan masuk kedalam jalur terbang UAV. Pre-mark dapat bebentuk tanda plus (+), X, lingkaran, dan sebagainya yang memudahkan mencari titik tengah dari pre-mark tersebut agar ketelitian saat pengolahan data dapat ditingkatkan. Contoh pre-mark dapat dilihat pada Gambar 1 berikut.

3.4 RMSE dan uji ketelitian peta dasar

Root Mean Square Error (RMSE) adalah akar kuadrat dari rata-rata kuadrat selisih antara nilai koordinat data dan nilai koordinat yang akurasinya lebih tinggi dari sumber independent. RMSE digunakan untuk menggambarkan akurasi meliputi kesalahan random dan sistematik (Daramola et al., 2017). Berikut persamaan RSME:

\[RSME = \sqrt{\frac{\sum (Ni - Nj)^2}{n}} \tag{1}\]

dimana,

Ni : Nilai yang diuji

Nj : Nilai Patokan Uji yang dianggap lebih benar

n : Jumlah Data.

Pengujian ketelitian posisi dan ketinggian mengacu pada perbedaan koordinat (X, Y, Z) antara titik uji pada gambar atau peta dengan lokasi sesungguhnya dari titik uji pada permukaan tanah. Pengukuran akurasi menggunakan Root Mean Square Error (RMSE) atau circular error untuk posisi horizontal dan linear error untuk posisi vertikal. Pada pemetaan dua dimensi yang perlu diperhitungkan adalah koordinat (X, Y, Z) titik uji dan posisi sebenarnya di lapangan. Analisis akurasi posisi menggunakan root mean square error (RMSE), yang menggambarkan nilai perbedaan antara titik uji dengan titik sebenarnya. Berikut rumus RMSE horizontal dan RMSE vertikal:

1. RSME Horizontal

\[RSMEr = \sqrt{\frac{\sum (Xd - Xc)^2 + (Yd - Yc)^2}{n}}\] (2)

dimana,

Xd : Nilai koordinat X acuan Yd : Nilai koordinat Y acuan

Gambar 1. Premark GCP

Xc : Nilai koordinat X yang diuji Yc : Nilai koordinat Y yang diuji

n : Jumlah Data.

2. RSME Vertikal

\[RSMEz = \sqrt{\frac{\sum (Zdata - Zcek)^2}{n}}\] (3)

dimana,

Zdata : Nilai koordinat Z acuan Zcek : Nilai koordinat Z yang diuji

n : Jumlah Data.

Ketelitian peta adalah nilai yang menggambarkan tingkat kesesuaian antara posisi dan atribut sebuah objek di peta dengan posisi dan atribut sebenarnya (BIG, 2014). Ketelitian Peta Dasar meliputi: ketelitian geometri dan ketelitian atribut.

Ketelitian Geometri adalah nilai yang menggambarkan ketidakpastian koordinat posisi suatu objek pada peta dibandingkan dengan koordinat posisi objek yang dianggap posisi sebenarnya. Komponen ketelitian geometri terdiri atas: Circular Error 90% (CE90) dan Linear Error 90% (LE90). Mengacu kepada standar sebagai-berikut US-NMAS (United States National Map Accuracy Standards) sebagai berikut:

\[CE90 = 1,5175 \text{ x RMSEr}\] (4)

\[LE90 = 1,6499 \times RMSEz\] (5)

dengan,

RMSEr : RSME pada posisi x dan y RMSEz : RSME pada posisi z

3.5 Galian dan timbunan

Perhitungan volume galian dan timbunan dilakukan dengan menggunakan bantuan perangkat lunak Civil 3D by Autodesk. Civil 3D memungkinkan untuk melakukan analisa perhitungan volume galian dan timbunan per-section pada dua kontur yang berbeda, yaitu kontur rencana dan kontur eksisting. (Autodesk Civil 3D, 2020). Perhitungan volume per-section pada Civil 3D mempunyai tiga opsi metode perhitungan, yaitu sebagai berikut:

1. Average end area digunakan jika area galian dan timbunan diantara stasiun yang diperhitungkan memiliki bentuk yang mirip. Metode Average end area dihitung dengan menambahkan area galian/ timbunan pada dua stasiun yang dihitung lalu dikalikan dengan jarak diantara stasiun (L) dibagi dengan jumlah stasiun yang dihitung. Secara matematis dirumuskan sebagai berikut:

\[V = L/2 \times (A_1 + A_2) \tag{6}\]

2. Prismoidal digunakan jika kontur memiliki perbedaan yang besar diantara stasiun-stasiun yang dihitung. Secara matematis dirumuskan sebagai berikut:

\[V = L/3 \times (A_1 + (A_1 \times A_2)^{0.5} + A_2)\] (7)

3. Metode composite menggunakan permukaan sebenarnya dan tidak menggunakan rumus perhitungan untuk menginterpolasi perhitungan volume diantara dua garis segmen. Untuk menghitung volume, Civil 3D membuat polygon diantara dua garis stasiun lalu menghitung volume dari polygon tersebut. Polygon dibuat dengan menggabungkan dua gais stasiun seperti yang digambarkan pada ilustrasi berikut:

4. Metode Penelitian

4.1 Lokasi penelitian

Penelitian ini dilakukan pada dua lokasi, yaitu perumahan dan waduk. Lokasi pertama dilakukan di Perumahan Kota Baru Keandra, Jl. Nyi Ageng Serang, Sindangjawa, Dukupuntang, Sumber, Kabupaten Cirebon Provinsi Jawa Barat. Perumahan Kota Baru Keandra memiliki lahan total 30,81 Ha yang akan dibangun kawasan hunian bersubsidi. Penelitian ini akan menggunakan sebagian lahan yang ada di kawasan ini dengan luas lahan yang akan didiakusisi foto udaranya adalah ±3 Ha serta luas lahan yang dihitung galian dan timbunannya adalah ±1,77 Ha.

Lokasi kedua penelitian dilakukan di Waduk Lebak Bulus, Kecamatan Lebak Bulus, Jakarta Selatan, DKI Jakarta. Waduk Lebak Bulus memiliki luas total ±4 Ha. Penelitian ini akan menggunakan keseluruhan lahan yang ada di kawasan ini dengan luas lahan yang akan didiakusisi foto udaranya adalah ±6 Ha, meliputi area waduk, sungai inlet dan sungai outlet waduk.

4.2 Teknik pengumpulan data

Data primer dalam penelitian ini diperoleh dari kegiatan pengambilan gambar lapangan langsung menggunakan UAV. Pengumpulan data primer memerlukan alat bantu berupa perangkat keras dan perangkat lunak. Perangkat keras yang digunakan berupa UAV DJI sebagai alat utama untuk melakukan akusisi data dan Handphone sebagai display serta pemroses aplikasi perangkat lunak. Sedangkan perangkat

lunak yang digunakan adalah Pix4D sebagai software penginput pola terbang UAV. Berikut bagan alir untuk memperoleh data primer tersebut (Gambar 4) :

Data sekunder berasal dari berbagai laporan yang diterbitkan oleh instansi yang berwenang, publikasi (textbooks, jurnal ilmiah dan sejenisnya) termasuk laporan studi terkait lainnya. Data-data yang dibutuhkan terkait dengan penelitian antara lain:

• 1. Data peta kontur, koordinat ground control points (GCP) hasil pengukuran terestris menggunakan totalstation/geodetic dari masing-masing lokasi.
• 2. Data Rencana Galian dan Timbunan dari masingmasing lokasi hasil pengukuran terestris menggunakan totalstation/geodetic.

4.3 Teknik pengolahan data

Teknik pengolahan data yang digunakan dalam penelitian ini akan digambarkan dengan bagan alir/ flowchart untuk memudahkan proses analisis ke tahap berikutnya. Adapun bagan alir penyusunan penelitian ini adalah sebagai berikut (Gambar 5) :

5. Hasil dan Pembahasan

5.1 Stereo-plotting dan ekstraksi kontur

Tahapan yang dilakukan sebelum akusisi foto udara dan pengoperasian UAV adalah marking GCP yang akan menjadi acuan tambahan dalam melakukan stereo -plotting dan ICP yang akan mejadi acuan tambahan perhitungan ketelitian hasil stereo-plotting. Data koordinat dari GCP dan ICP lokasi perumahan didapat melalui pengolahan pengukuran terestris yang dilakukan oleh PT. Tulus Asih Group sebagai pengembang Kawasan Kota Baru Keandra dan lokasi waduk dilakukan oleh PT. Abipraya KSO. Titik koordinat GCP dan ICP dapat dilihat pada Tabel 1 dan Tabel 2 berikut ini:

Stereo-plotting merupakan proses akusisi data elevasi/ kontur dari data foto dua dimensi. Dalam penelitian ini stereo-plotter atau alat yang digunakan untuk

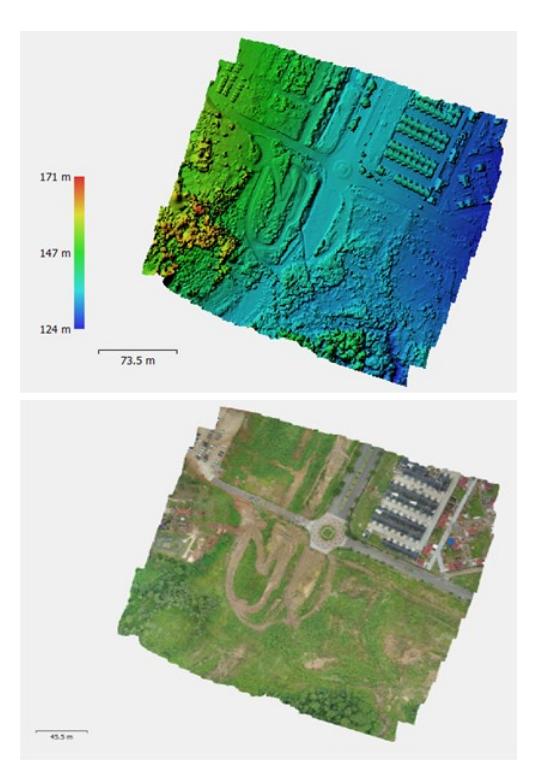

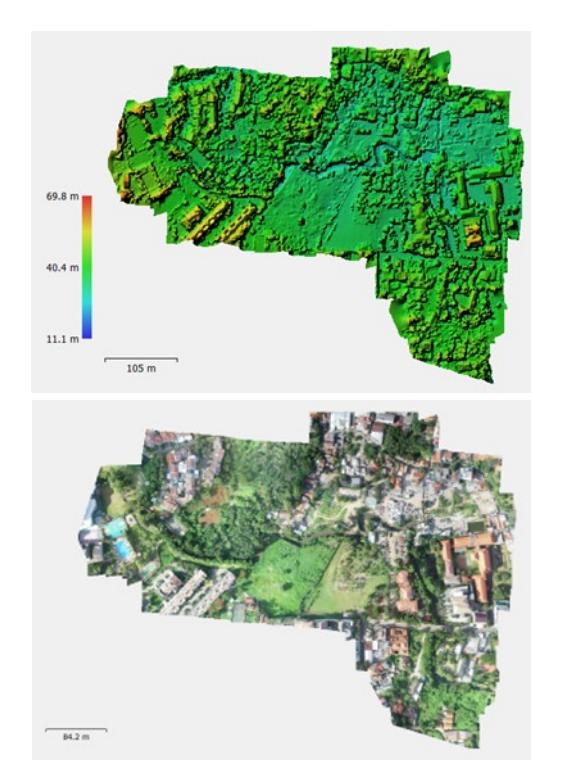

Gambar 2. Lokasi penelitian perumahan Gambar 3. Lokasi penelitian waduk

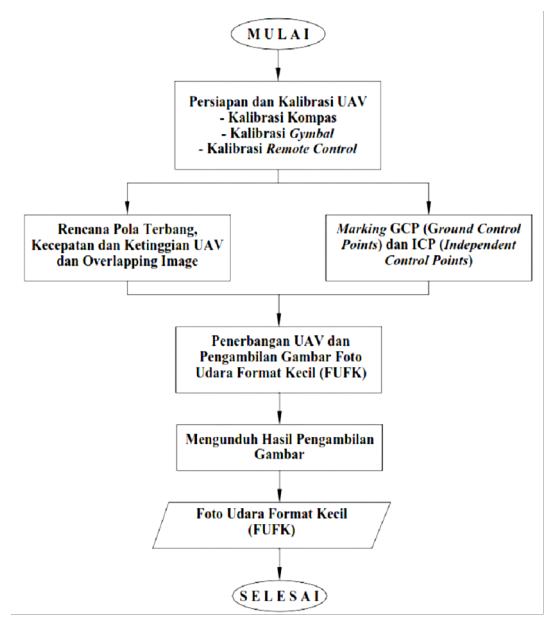

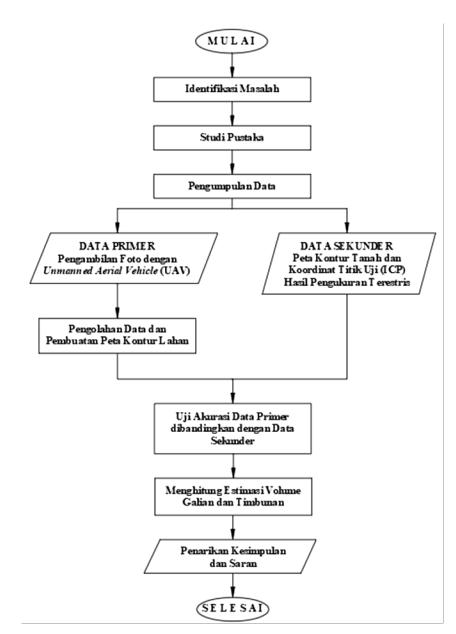

Gambar 4. Bagan alir pengambilan data primer Gambar 5. Bagan alir pengolahan data

melakukan stereo-plotting adalah sebuah personal computer (PC) dengan perangkat lunak stereo-plotter didalamnya. Perangkat lunak yang digunakan dalam pengolahan data Foto Udara Format Kecil (FUFK) penelitian ini adalah Agisoft PhotoScan. Berikut langkah -langkah akusisi data elevasi/kontur menggunakan perangkat lunak Agisoft PhotoScan. Berikut contoh hasil stereo-plotting pada Gambar 6 dan Gambar 7.

5.2 Analisis ketelitian geometrik peta

Perhitungan Root Mean Square Error (RMSE) dilakukan untuk menganalisis kesalahan atau residu dari koordinat GCP dan ICP hasil stereo-plotting dibandingkan dengan koordinat GCP dan ICP pengukuran terestris yang

Tabel 1. Koordinat titik GCP dan ICP lokasi perumahan

Tabel 2. Koordinat titik GCP dan ICP lokasi waduk

dianggap lebih teliti. RMSE adalah akar kuadrat dari rata-rata kuadrat selisih antara nilai koordinat data dan nilai koordinat yang akurasinya lebih tinggi dari sumber independent. RMSE akan menghasilkan nilai mutlak rata-rata kesalahan pada peta dan kontur baik secara horizontal (RMSEr) maupun vertikal (RMSEz).

1. RMSE Horizontal

Contoh perhitungan berdasarkan Persamaan (2) RMSE horizontal untuk variasi ketinggian 70meter dan overlap 60% lokasi perumahan sebagai berikut:

RSMEr = \[\sqrt{\frac{\sum dX^2 + dY^2}{n}}\]
RSMEr = \(\sqrt{\frac{0.168}{9}} = \sqrt{0.19} = 0.137\)

2. RMSE Vertikal

Contoh perhitungan berdasarkan Persamaan (3) RMSE vertikal untuk variasi ketinggian 70meter dan overlap 60% lokasi perumahan sebagai berikut:

RSMEz = \[\sqrt{\frac{\sum dZ^2}{n}}\]
RSMEz = \(\sqrt{\frac{0.529}{9}} = \sqrt{0.059} = 0.242\)

Residu koordinat X dan Y (RMSEr) akan menjadi acuan perhitungan ketelitian horizontal (CE90), sedangkan residu koordinat Z (RMSEz) akan menjadi acuan perhitungan ketelitian vertikal (LE90). Berikut contoh perhitungan CE90 dan LE90 berdasarkan Persamaan (4) dan Persamaan (5) pada RMSE variasi

pola terbang ketinggian 70meter dan Overlap 60% lokasi perumahan:

CE90 = 1,5175 x RMSEr

CE90 = 1,5175 x 0,137 = 0,208

LE90 = 1,6499 x RMSEz

LE90 = 1,6499 x 0,242 = 0,400

5.3 Pengaruh pola terbang terhadap ketelitian

Pola terbang berbeda memberikan hasil ketelitian geometri yang berbeda-beda pula. Berikut disajikan Gambar 8, Gambar 9, Gambar 10 dan Gambar 11 pengaruh perbedaan pola terbang overlap foto dan ketinggian UAV terhadap ketelitian geometrik.

Gambar 8, Gambar 9, Gambar 10 dan Gambar 11 menunjukkan bahwa ketelitian geometrik horizontal (CE90) pada pola terbang dengan overlap foto yang lebih besar memberikan ketelitian yang lebih baik, pada pola terbang dengan ketinggian 70m lokasi perumahan misalnya, overlap 80% memberikan nilai CE90 0.158, yang mana lebih baik jika dibandingkan dengan overlap 70% dan 60% dengan nilai berturutturut 0.191 dan 0.208. Sedangkan pada pola terbang dengan ketinggian UAV lebih tinggi memberikan ketelitian geometri yang lebih rendah, pada pola terbang dengan overlap 60% lokasi perumahan misalnya, ketinggian UAV 90m menghasilkan CE90 sebesar 0.336 yang mana lebih rendah jika dibandingkan ketinggian UAV 80m dan 70m dengan nilai CE90 berturut-turut 0.322 dan 0.208.

Tabel 3. RMSEr variasi ketinggian 70m – overlap 60% lokasi perumahan

Tabel 4. RMSEz variasi ketinggian 70m – Overlap 60% lokasi perumahan

Ketelitian vertikal (LE) yang ditunjukkan pada Gambar 12, Gambar 13, Gambar 14 dan Gambar 15 menunjukkan bahwa pada pola terbang dengan overlap foto yang lebih besar memberikan ketelitian yang lebih baik. Pada ketinggian UAV 90m lokasi perumahan misalnya, overlap foto 80% memberikan nilai LE90 0.309, yang mana lebih baik jika dibandingkan dengan overlap foto 70% dan 60% dengan nilai LE90 berturutturut 0.324 dan 0.400. Sedangkan pola terbang dengan ketinggian UAV yang lebih tinggi menghasilkan nilai ketelitian yang lebih rendah, pada pola terbang overlap foto 80% lokasi perumahan misalnya, ketinggian UAV 90m menghasilkan LE90 0.309, yang mana lebih rendah jika dibandingkan dengan ketinggian UAV 80m dan 70m dengan nilai LE90 berturut-turut 0.252 dan 0.223.

Tabel 5. Rekap hasil perhitungan RMSEr dan RMSEz lokasi perumahan

Tabel 6. Rekap hasil perhitungan RMSEr dan RMSEz lokasi waduk

Tabel 7. Rekap perhitungan ketelitian geometri lokasi perumahan

Tabel 8. Rekap perhitungan ketelitian geometri lokasi waduk

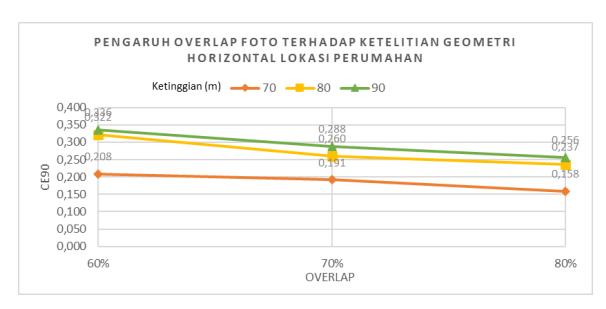

Gambar 8. Pengaruh overlap foto terhadap ketelitian geometri horizontal lokasi perumahan

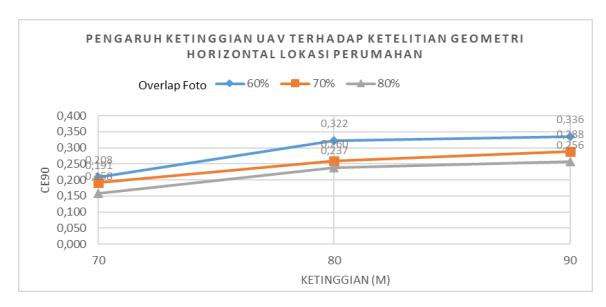

Gambar 9. Pengaruh ketinggian UAV terhadap ketelitian geometri horizontal lokasi perumahan

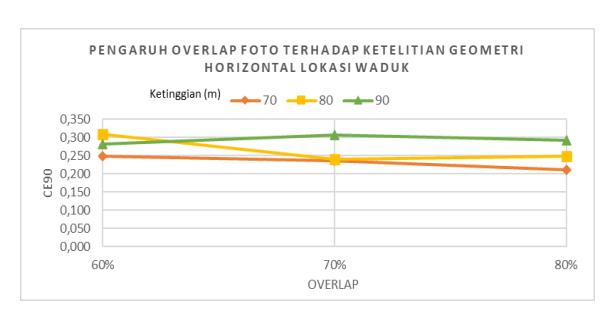

Gambar 10. Pengaruh overlap UAV terhadap ketelitian geometri horizontal lokasi waduk

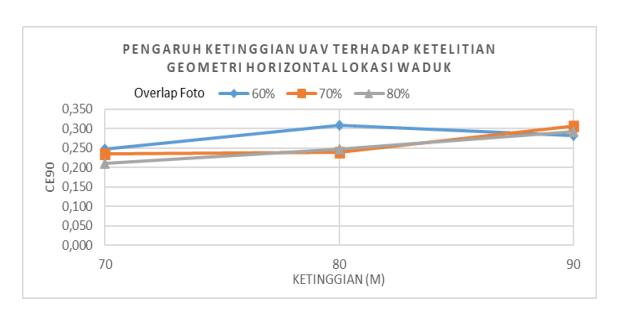

Gambar 11. Pengaruh ketinggian UAV terhadap ketelitian geometri horizontal lokasi waduk

5.4 Perhitungan volume galian dan timbunan

Analisis volume galian dan timbunan dilakukan dengan memotong garis kontur eksisting dengan kontur rencana. Setiap pola terbang UAV baik perbedaan ketinggian atau overlap foto memiliki ketelitian dan output kontur eksisting yang berbedabeda, sehingga akan menghasilkan nilai volume galian dan timbunan yang berbeda-beda. Titik koordinat kontur rencana kemudian disandingkan dengan konturkontur hasil stereo-plotting. Berikut gambar yang

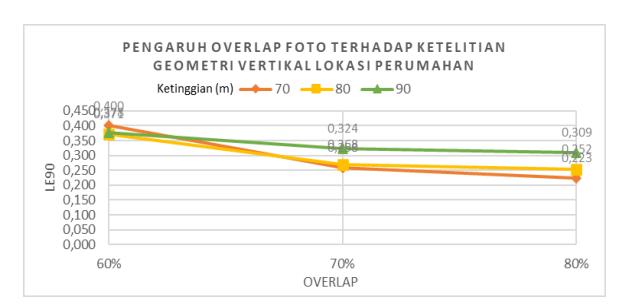

Gambar 12. Pengaruh overlap foto terhadap ketelitian geometri vertikal lokasi perumahan

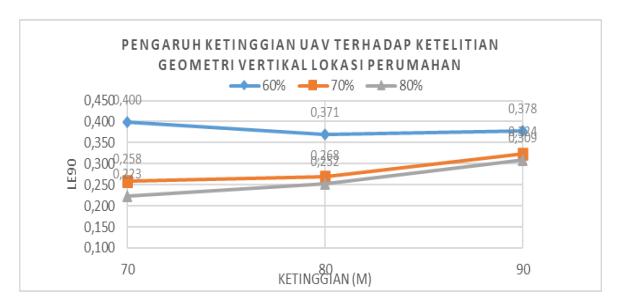

Gambar 13. Pengaruh ketinggian UAV terhadap ketelitian geometri vertikal loaksi perumahan

Gambar 14. Pengaruh overlap foto terhadap ketelitian geometri vertikal lokasi waduk

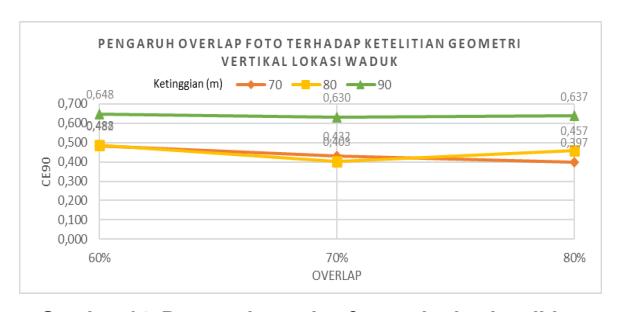

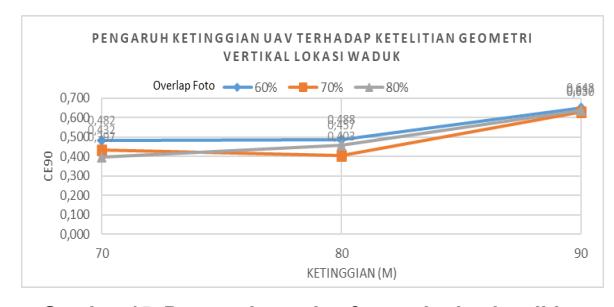

Gambar 15. Pengaruh overlap foto terhadap ketelitian geometri vertikal lokasi waduk

menunjukkan kontur rencana yang akan memotong kontur eksisting hasil pengukuran terestris:

Perhitungan volume galian dan timbunan menggunakan metode average end area dengan pertimbangan bentuk kontur rencana yang mirip antara stasiun satu dengan lainnya. Gambar 18 merupakan contoh garis perpotongan area kontur rencana dan eksisting teretntris pada STA 0+325 dan STA 0+350 lokasi waduk misalnya, garis merah menunjukkan area galian dan garis hijau menunjukkan area timbunan.

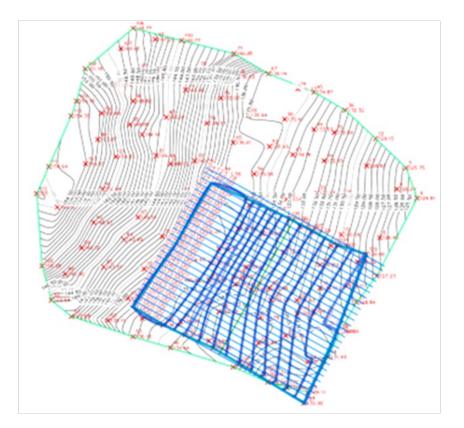

Gambar 16. Kontur rencana (biru) dan kontur eksisting (abu-abu) lokasi perumahan

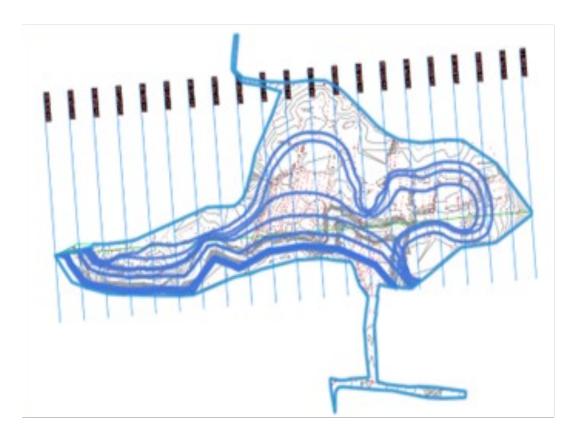

Gambar 17. Kontur rencana (biru) dan kontur eksisting (abu-abu) lokasi waduk

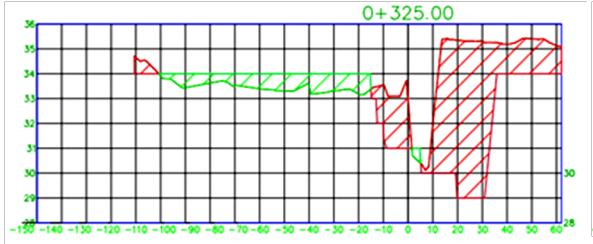

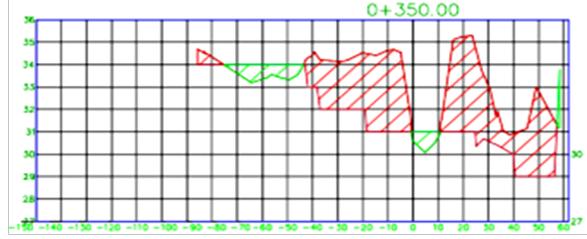

Gambar 18. Contoh area galian dan timbunan

Tabel 9. Volume galian dan timbuan pada kontur terestris lokasi perumahan

Perhitungan volume galian dan timbunan menggunakan metode average end area Persamaan (7) pada Gambar 18 sebagai berikut:

Vgalian = L/2 × (A¹ + A2)

Vgalian = 25/2 × (204,44 + 235,00)

Vgalian = 5493,07 m³

Tabel 10. Volume galian dan timbuan pada kontur terestris lokasi waduk

Tabel 11. Rekap nilai volume galian dan timbunan hasil ekstaksi FUFK lokasi perumahan

Tabel 12. Rekap nilai kesalahan volume galian dan timbunan hasil ekstaksi FUFK lokasi perumahan

Vtimbunan = \(L/2 \times (A_1 + A_2)\)Vtimbunan = \(25/2 \times (49,04 + 24,39)\)

Vtimbunan = \(917,89 \text{ m}^3\)

Maka volume galian diantara STA 0+325 dan STA 0+350 sebesar 5493,07 m³ dan volume timbunannya adalah 917,89 m³. Berikut Tabel 9 hasil perhitungan

volume galian dan timbunan pada kontur terestris secara keseluruhan masing-masing lokasi:

Rekap perhitungan volume galian dan timbunan pada setiap pola terbang dan besar kesalahannya terhadap pengukuran terestris disajikan dalam Tabel 11:

Tabel 13. Rekap nilai volume galian dan timbunan hasil ekstaksi FUFK lokasi waduk

Tabel 14. Rekap nilai kesalahan volume galian dan timbunan hasil ekstaksi FUFK lokasi waduk

Berdasarkan tabel perhitungan kesalahan absolut dari volume galian dan timbunan didapatkan bahwa kesalahan absolut berkisar antara 1,96% hingga 3,39% untuk lokasi perumahan, sedangkan pada lokasi waduk kesalahan absolut berkisar antara 6,52% hingga 14,21%. Sehingga dapat disimpulkan bahwa ketelitian perhitungan galian dan timbunan menggunakan kontur ekstraksi dari FUFK pada lokasi perumahan (minim vegetasi dan noise) memiliki kesalahan dibawah 5%, sedangkan pada lokasi waduk (banyak vegetasi dan noise) memiliki kesalahan dibawah 15%.

6. Kesimpulan

• 1. Secara keseluruhan, ketelitian geometri produk peta yang dihasilkan dari ekstraksi Foto Udara Format Kecil (FUFK) atau Small Format Aerial Photography (SFAP) dengan metode stereo-plotting pada lokasi perumahan mencapai nilai ketelitian horizontal CE90 0,336 hingga CE90 0,158 dan nilai ketelitian vertikal LE90 0,400 hingga LE90 0,223, sedangkan pada lokasi waduk memiliki nilai ketelitian horizontal CE90 0,211 hingga CE90 0,309 dan nilai ketelitian vertikal LE90 0,397 hingga LE90 0,648.
• 2. Volume galian dan timbunan hasil perpotongan kontur rencana dengan kontur yang dihasilkan oleh ekstraksi FUFK lokasi perumahan berkisar antara 7130,35m³ hingga 7533,58m³ untuk galian dan 3352,15 m³ hingga 3563,77 m³ untuk timbunan. Nilai Volume tersebut memiliki kesalahan absolut 3,39% hingga 1,96% dari volume pengukuran terentris lokasi perumahan yaitu 7336,09 m³ untuk galian dan 3461,93 m³ untuk timbunan. Sedangkan pada lokasi

• waduk, volume yang dihasilkan berkisar antara 64.719,48 m³ hingga 58,268.89 m³ untuk galian, dan 13.047,81 m³ hingga 10.088,85 m³ untuk timbunan. Nilai Volume tersebut memiliki kesalahan absolut 6,52% hingga 14,21% dari volume pengukuran terentris lokasi perumahan yaitu 61.458,21 m³ untuk galian dan 11.517,03 m³ untuk timbunan.
• 3. Penggunaan FUFK untuk membuat peta kontur dan menghitung volume galian dan timbunan dimungkinkan jika diberikan toleransi kesalahan dan kesempatan untuk pekerjaan tambah kurang lebih 5% sampai dengan 15% bergantung dengan keadaan vegetasi dan noise di lokasi dengan kepercayaan derajat kepercayaan 90%.
