Evaluasi Kinerja Sistem Struktur Rangka Pemikul Momen Khusus Pada Gedung Baja dengan Variasi Pemodelan Sendi Plastis

Published: | DOI: 10.5614/jts.2025.32.2.8 | Vol 32, Issue 2 (2025)

Authors

Abstract

Abstrak Seringnya terjadi gempa bumi di Indonesia menuntut perencana struktur untuk menyediakan sistem pemikul beban lateral pada bangunan, tidak terlepas pada struktur bangunan baja. Di antara sistem-sistem struktur yang tersedia, Sistem Rangka Pemikul Momen Khusus (SRPMK) banyak diterapkan dikarenakan daktilitasnya yang tinggi dan disukai arsitek karena desainnya yang multifungsi. Penelitian ini mengevaluasi kinerja seismik dari SRPMK pada gedung baja 5 lantai dengan fungsi apartemen, dirancang sesuai SNI 1726:2019, SNI 1729:2020, SNI 7860:2020 dan SNI 7972:2020. Kinerja struktur diperiksa terhadap dua level bahaya gempa—Desain Basis Earthquake (DBE) dan Maximum Considered Earthquake (MCE)—seperti yang dispesifikasikan oleh ASCE 41-17, menggunakan analisis pushover dengan dua pendekatan pemodelan sendi plastis. Model 1 menggunakan sendi plastis dengan tipe deformation-controlled untuk perilaku lentur balok dan perilaku aksial-lentur kolom. Untuk Model 2, sendi plastis pada kolom dirubah menjadi tipe force-controlled didasarkan telah terpenuhinya kriteria perancangan strong-column-weak-beam saat mendesain ukuran penampang. Dua metode evaluasi kinerja struktur yaitu Capacity Spectrum Method (CSM) dan Displacement Coefficient Method (DCM) digunakan untuk memeriksa kinerja struktur. Melalui dua metode tersebut, hasil penelitian menunjukkan pemodelan sendi plastis pada Model 1 menghasilkan evaluasi kinerja struktur yang lebih baik dibandingkan Model 2. Kata-kata Kunci: Analisis pushover, deformation-controlled, evaluasi kinerja, force-controlled, SRPMK. Abstract Indonesia

Keywords

Deformation-controlled; force-controlled; SMRF; performance evaluation; pushover analysis

1. Pendahuluan

Indonesia dikenal sebagai negara yang terletak di zona subduksi, khususnya pada jalur Cincin Api

Pasifik, menyebabkan negara ini menjadi salah satu yang paling rentan terhadap bencana gempa bumi di dunia (Almufid & Santoso, 2021). Dalam konteks perencanaan dan desain bangunan di daerah yang

* Penulis Korespondensi: andy.prabowo@ft.untar.ac.id

rawan gempa, penerapan sistem struktur tahan gempa sangatlah penting. Salah satu sistem yang sering digunakan adalah Sistem Rangka Pemikul Momen Khusus (SRPMK), yang dirancang untuk memberikan ketahanan terhadap beban lateral akibat gempa (Hajati & Noviansyah, 2018; Zachari & Turuallo, 2020).

Sesuai ketentuan SNI 1726:2019, bangunan yang terletak pada Kategori Desain Seismik (KDS) D (SDS ≥ 0,5 dan SD1 ≥ 0.2) wajib menggunakan Sistem Rangka Pemikul Momen Khusus (SRPMK), baik untuk struktur beton bertulang maupun untuk struktur baja. SRPMK Baja menunjukkan karakteristik daktilitas dan kemampuan disipasi energi yang sangat baik, sehingga memberikan keunggulan dalam pencegahan keruntuhan (Soltangharaei et al., 2016; Han et al., 2018).

Secara numerik, kinerja SRPMK dapat dievaluasi menggunakan analisis pushover (beban dorong statik). Mirjalili & Rofooei (2017) melakukan studi mengenai pola beban dorong pada analisis pushover, memperhitungkan efek higher-mode, yang mempengaruhi kinerja SRPMK baja. Lebih lanjut, Worku & Hsiao (2022) mengusulkan pola beban dorong dengan memodifikasi pola beban dari ragamragam getar awal sehingga kinerja puncak SRPMK baja antar lantai diperoleh, seperti yang dihasilkan dari analisis nonlinear riwayat waktu. Selain pola beban, studi lainnya mengenai analisis pushover pada SRPMK baja digunakan untuk mengevaluasi metode desain berbasis kinerja seperti yang dilakukan oleh Biradar et al. (2022).

Selain pola beban dorong, pemodelan sendi plastis sebagai cara untuk mengikutsertakan perilaku nonlinier material mendapat perhatian khusus, seperti pada spesifikasi ASCE 41-17. Pentingnya pemodelan sendi plastis terhadap hasil analisis pushover pada struktur beton diteliti oleh Inel dan Ozmen (2006) dan López-López et al. (2016). Namun, studi pengaruh pemodelan sendi plastis ini belum dapat ditemukan pada SRPMK baja.

Pada beberapa studi yang dilakukan dalam 10 tahun terakhir, analisis Pushover dipakai untuk keperluan pemeriksaan ulang nilai parameter faktor dakilitas struktur (R, Ω0, dan Cd). Prabowo & Lase (2016) memeriksa nilai R, Ω0, dan Cd pada gedung SRPMK beton yang diperluas secara vertikal menggunakan SRPMK baja. Sementara, Sutanto dan Christianto (2022) menggunakan analisis pushover untuk menghitung ulang nilai R, Ω0, dan Cd pada gedung SRPMK beton yang diperkuat dengan bresing baja. Perhitungan nilai R, Ω0, dan Cd pada kedua studi tersebut mengacu pada FEMA P695 yang memang mengatur perhitungan ulang terhadap ketiga parameter tersebut dari hasil analisis struktur secara nonlinier. Studi lainnya yang dilakukan oleh

Galvindy & Lim (2023) menggunakan analisis pushover untuk memeriksa faktor kuat lebih dari bangunan gedung esensial yang memiliki Sistem Rangka Bresing Tahan Tekuk (SRBTT).

Artikel ini menyajikan hasil analisis pushover untuk keperluan evaluasi kinerja struktur gedung baja 5 lantai yang menggunakan SRPMK sebagai sistem pemikul beban lateralnya. Dua model struktur yang identik dibuat untuk memberikan variasi pada perilaku sendi plastis yang ditempatkan pada balok dan kolom SRPMK. Evaluasi level kinerja struktur dilakukan menggunakan dua metode, yaitu Capacity Spectrum Method (CSM) dan Displacement Coefficient Method (DCM), serta terhadap dua level intensitas gempa, yaitu Design Basis Earthquake (DBE) dan Maximum Considered Earthquake (MCE). Karena gedung yang dievaluasi dianggap sebagai gedung baru, maka level gempa DBE mengambil periode ulang 500 tahunan, sementara untuk level MCE mengambil periode ulang 2500 tahunan. Hal ini sesuai dengan ketentuan evaluasi kinerja struktur gedung di ASCE 41-17. Analisis pushover dilakukan pada software ETABS 2020 karena memiliki fitur pemodelan sendi plastis sesuai ASCE 41-17.

2. Pemodelan dan Analisis Struktur

Data yang digunakan dalam pemodelan struktur bangunan secara 3 dimensi menggunakan ETABS 2020, terdiri dari:

  • a. Mutu bahan: BJ 37
  • b. Fungsi bangunan merupakan apartemen. Beban hidup ditentukan mengikuti SNI 1727:2020
  • c. Luas bangunan sebesar 80 m × 12 m dengan ketinggian lantai dasar = 4 m, dan lantai tipikal lainnya 3,5 m
  • d. Tebal deck beton sebesar 100 mm (diasumsikan bekerja secara komposit dengan balok anak)
  • e. Pembebanan yang diaplikasikan pada struktur dapat dilihat pada Tabel 1
  • f. Analisis gempa menggunakan analisis respon spektrum yang dapat dilihat pada Tabel 2 dan Gambar 1
  • g. Data profil yang dirancang untuk kolom dapat dilihat pada Tabel 3. Seluruh kolom pada satu lantai memiliki ukuran seragam dan hanya memikul momen uniaksial

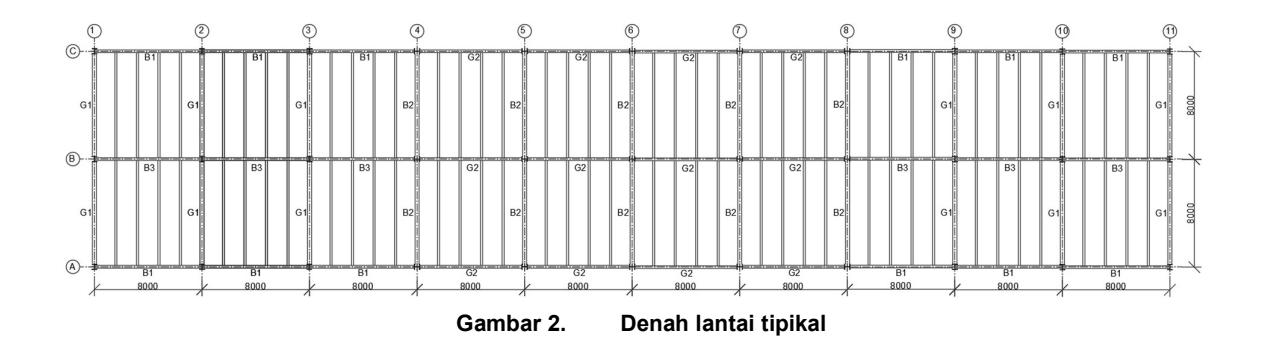

  • h. Dimensi balok induk dapat dilihat pada Tabel 4 dengan keterangan lokasi mengacu pada Gambar 2. Balok anak seluruhnya menggunakan WF250×125×6×9

Tabel 1. Pembebanan yang diaplikasikan pada

struktur bangunan
Tipe BebanNilai Beban
(kN/m²)
Superimposed Dead Load1,35
Live Load2,50

Tabel 2. Parameter gempa

SsS1FaF۷SDSSD1
0,7810,3821,1632,4700,6050,63
TabeI 3.Profill kolom
Tabel 3.1 Tolli kololii
LantaiDimensiKode Warna
3-5428×407×20×35Biru
dasar-2500×500×35×35Merah

Tabel 4. Profil balok induk

LantaiKode BalokDimensi WF
AtapG1500×200×10×16
G2450×200×9×14
B1450×200×9×14
B2350×175×7×11
B3500×200×10×16
4-5G1500×200×10×16
G2600×200×11×17
B1450×200×9×14
B2350×175×7×11
B3500×200×10×16
Lantai 1-3G1700×300×13×24
G2700×300×13×24
B1450×200×9×14
B2350×175×7×11
В3500×200×10×16
9

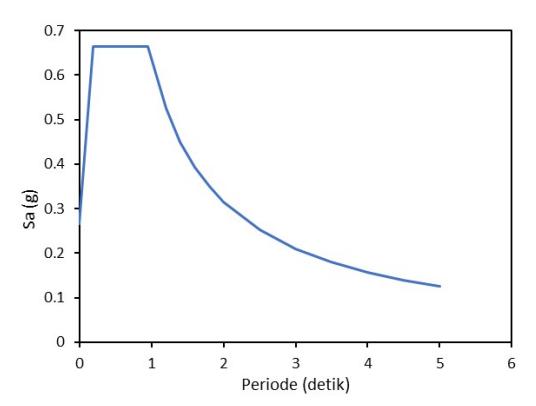

Gambar 1. Kurva respon spektrum

Model struktur bangunan yang telah dibuat dapat dilihat pada Gambar 4. Lokasi SRPMK ditandai dengan warna merah pada Gambar 4, sedangkan balok yang berwarna hitam tidak dirancang untuk menahan gempa. Plat lantai menggunakan tidak diperlihatkan pada Gambar 2 sampai Gambar 4 agar balok dan kolom terlihat jelas.

12
080008000 GATAP9 8000800080008000800080008000800080008000)
G1G18B181B1G2G2G2G2B1B1B1
G1G1LANTAI 5B1B1B1G2G2G2G2B1B1B1
0007
G1G1LANTAI 4B1B1B1G2G2G2G2B1B1B1
88,
JG1G1LANTAI 3B1B1B1G2G2G2G2B1B1B1l
B LANTAI 2
G1G1LANIAIZB1B1B1G2(2G2G2B1B1B1
G1G1LANTAI 1B1B1B1G282G2G2B1B1B1
LT. DASAR

Gambar 3. Potongan rangka arah pendek dan arah panjang bangunan

3

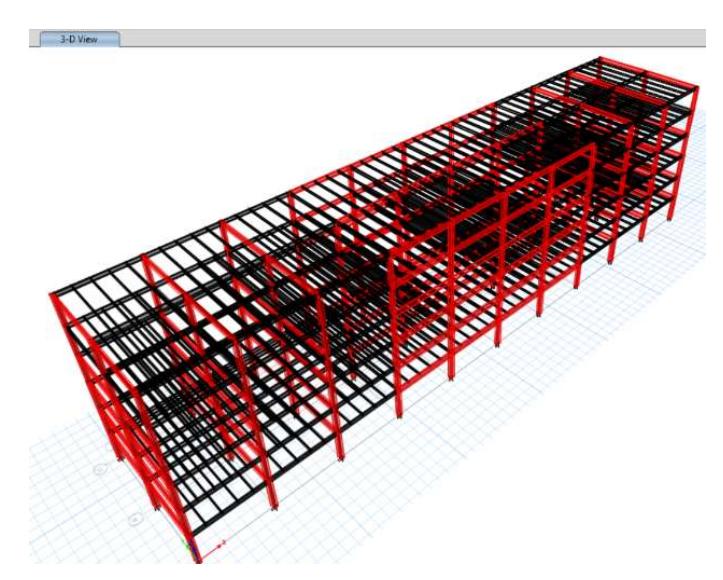

Gambar 4. Indikasi SRPMK pada struktur

Profil WF yang digunakan dalam perancangan gedung sesuai dengan SNI 9150:2023. Namun demikian, penggunaan profil built-up tidak dapat dihindari demi memenuhi kriteria kelangsingan penampang. Seluruh profil SRPMK memenuhi kriteria highly ductile member (HDM) pada AISC 341-2016 (SNI 7860:2020). Batas kelangsingan HDM ditulis pada Persamaan (1) dan (2).

\[b/t \le 0.30\sqrt{E/F_y}\] (1)
\(h/t_w = \min(1.57\sqrt{E/F_y}, 0.88\sqrt{\frac{E}{R_y F_y}}(2.68 - C_a))\) (2)

Dengan: \(b = \frac{1}{2}\) panjang sayap, t = tebal sayap. E = modulus elastis baja (200000 MPa), \(F_v\) = kekuatan leleh, \(R_y\) = rasio kekuatan leleh tereskpektasi terhadap kekuatan leleh minimal, \(C_a\) = rasio antara gaya aksial terfaktor ultimit \((P_u)\) dan kapasitas leleh penampang tereduksi (\(\phi P_{\nu}\)). Persamaan (2) berlaku untuk nilai \(C_a > 0.114\) (dalam hal ini asumsi awal = 0,5).

Hasil analisis getaran bebas menunjukkan ragam getar bangunan pada ragam pertama dan kedua adalah dominan translasi seperti yang ditunjukkan pada Tabel 5. Waktu getar (T) pada ragam getar pertama sampai dengan ketiga ditunjukkan pada Tabel 5. Nilai T dan gaya geser dasar dinamik diperiksa terhadap ketentuan di SNI 1726:2019. Setelah itu, dilakukan pemeriksaan kekuatan penampang untuk memenuhi kriteria SNI 1729:2020 dan SNI 7860:2020, termasuk pemeriksaan strongcolumn-weak-beam. Seluruh dimensi penampang pada Tabel 3 dan Tabel 4 telah melewati prosedur pemeriksaan yang disebutkan.

Tabel 5. Periode getar dan faktor partisipasi massa ragam

BasamΤ%faktor poartisipaısi massa
Ragam(detik)UxUyRx\(R_y\)Rz
11,487074,426,400

Tabel 5. Periode getar dan faktor partisipasi massa ragam (Lanjutan)

Ragamτ%faktor lpartisipasi massa
(detik)UxUyRxRyRz
21,48576,40024,50
31,097000074,0

3. Analisis Pushover

Dua parameter penting menjadi pertimbangan dalam melakukan analisis pushover, yaitu pemodelan sendi plastis dan pendefinisian pola beban dorong. Pada penelitian ini, pemodelan sendi plastis melibatkan dua tipe perilaku, yaitu: tipe deformation-controlled dan tipe force-controlled. Tipe deformationcontrolled dimodelkan dengan mendefinisikan kurva kekuatan ternormalisasi terhadap deformasi (Gambar 5) yang nilai-nilai variabelnya mengikuti Tabel 9-7.1 pada ASCE 41-17. Sebagai contoh, hasil pemodelan sendi plastis pada balok dan kolom dengan tipe deformation-controlled ditunjukkan Gambar 6 dan Gambar 7. Lokasi sendi plastis berada di kedua ujung bentang.

5

Gambar 5. Pemodelan sendi plastis tipe deformation-controlled

7

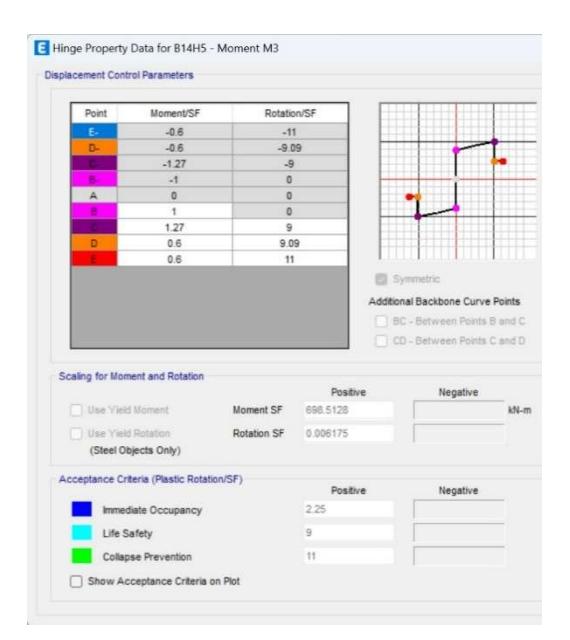

Gambar 6.Pemodelan sendi plastis pada balok WF600×200×11×17

9

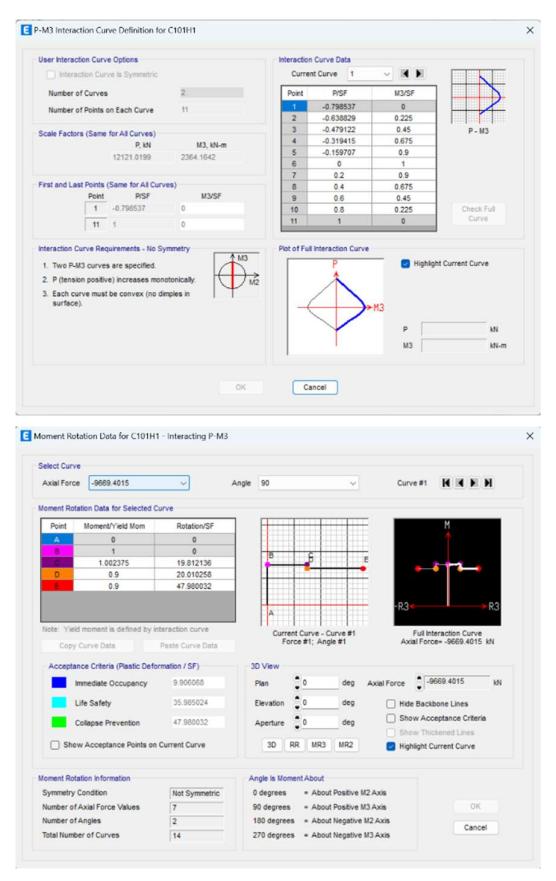

Gambar 7. Pemodelan sendi plastis pada kolom WF 500×500×35×35

Untuk tipe force-controlled, pemodelan sendi plastis diberikan dengan membatasi kekuatan yang terjadi tidak boleh lebih besar dibanding kekuatan ultimitnya. Contoh hasil input sendi plastis tipe ini ditunjukkan pada Gambar 8. Pemodelan sendi plastis dengan tipe force-controlled pada kolom sesuai dengan petunjuk pada Tabel C7-1 ASCE 41-17 seperti ditunjukkan pada Gambar 9.

Gambar 8. Pemodelan sendi plastis pada kolom tipe force-controlled

Pola pembebanan yang diberikan pada struktur terdiri dari pola beban gravitasi sebagai pola beban awal. Pola beban selanjutnya yaitu pola beban lateral yang diperoleh dari ragam getar ke-1 dan ke-2, konsisten dengan arah gempa pada bangunan.

Sementara, evaluasi level kinerja struktur dan target perpindahan dilakukan dengan menggunakan Capacity Spectrum Method (CSM) berdasarkan FEMA 440 dan Displacement Coefficient Method (DCM) berdasarkan ASCE 41-17. Grafik respon spektrum yang digunakan untuk evaluasi pada level gempa DBE seperti Gambar 1, sedangkan untuk level MCE, nilai respon spektrum dikalikan 1,5. Kedua metode ini tercakup di ETABS 2020 pada saat mencari titik kinerja dari hasil analisis pushover.

Pada penelitian ini, hasil analisis pushover juga digunakan untuk memeriksa nilai faktor kuat lebih (overstrength), yaitu \(\Omega_0\), menggunakan Persamaan (3) yang diambil dari FEMA P695. Persamaan tersebut dipakai pada studi Prabowo dan Lase (2016) pada gabungan SRPMK beton dan baja.

\[\Omega_0 = \frac{v_{max}}{v} \tag{3}\]

Dengan V = beban gempa rencana yang diambil dan \(V_{max}\) = besar gaya gempa maksimum hingga elemen struktur mengalami pelelehan.

4. Hasil Analisis Pushover dan Pembahasan

4.1. Kurva kapasitas

Model 1 (M1) merupakan gedung yang akan dievaluasi kinerjanya dengan pemodelan sendi plastis tipe deformation-controlled kedua ujung balok dan kolom. Berbeda dengan M1, Model 2 (M2) menggunakan sendi plastis pada kolom dengan tipe force-controlled, sedangkan pada baloknya sama dengan M1. Sendi plastis pada balok dikontrol oleh perilaku lentur pada sumbu kuat penampang, sementara sendi plastis pada kolom dikontrol oleh perilaku interaksi gaya aksial dan lentur sumbu kuat. Kurva kapasitas dari hasil analisis pushover dalam besaran gaya geser dasar (V) terhadap perpindahan (δ) titik kontrol di atap dapat dilihat pada Gambar 9 dari kedua model untuk kedua arahnya.

12

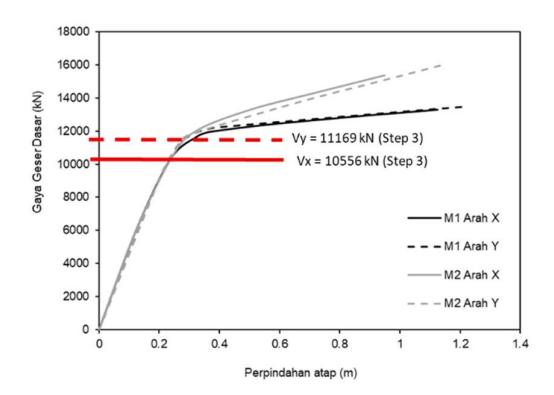

Gambar 9. Kurva kapasitas Model 1 (M1) dan 2 (M2) pada arah X dan Y

Dari Gambar 9, dapat dilihat apabila keempat kurva kapasitas memiliki kondisi elastik yang berhimpit. Adanya perbedaan pemodelan sendi plastis dalam analisis pushover tidak memberikan perbedaan yang signifikan ketika struktur masih berada pada kondisi elastik. Perbedaan kurva kapasitas pada kedua model terlihat ketika struktur melewati batas lelehnya. Secara umum, nilai V pasca leleh dari M2 di atas M1.

Kekakuan pasca leleh M2 lebih tinggi dari pada M1 dimungkinkan karena pembatasan kegagalan kolom yang berdasarkan nilai kapasitas. Penentuan kegagalan didasarkan pada Gambar 9, dimana level >CP tercapai apabila gaya dalam pada kolom melebihi kapasitas penampang. Hasil riwayat gaya geser dasar versus perpindahan di atap pada M2 menunjukkan sendi plastis level >CP pertama kali muncul pada step ke-3 dari total 11 step (arah X) dan 9 step (arah Y); muncul sangat awal. Sendi platis tersebut berada di kolom lantai dasar seperti ditunjukkan pada Gambar 10 untuk arah X dan Y.

1

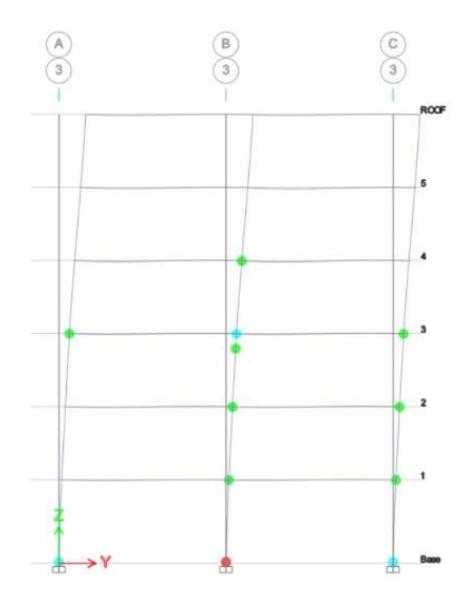

Gambar 10. Pembentukan sendi plastis M2 pada step ke-3 pada arah Y

Sementara, sendi plastis level >CP pada M1 muncul di step akhir. Hasil kekuatan pasca leleh yang lebih tinggi terlihat baik. Namun, perlu dicatat pada kekuatan yang lebih tinggi kineja struktur M2 sudah mencapai >CP. Pada Gambar 9, terlihat dua nilai gaya geser dasar pada M2 (berwarna merah) di step ke-3, dimana sendi plastis >CP pertama kali muncul di kolom. Evaluasi level kinerja dari kedua model diuraikan lebih lanjut pada bagian berikutnya.

4.2. Level Kinerja Struktur

Dari kurva kapasitas pada Gambar 9, selanjutnya dapat diperoleh nilai performance point (titik kinerja) menggunakan CSM dan DCM dalam besaran Vp (gaya geser dasar saat mencapai titik kinerja) dan p (perpindahan di atap saat mencapai titik kinerja) yang hasilnya ditunjukkan pada Tabel 6 dan Tabel 7. Untuk CSM, nilai V dan dikonversi ke dalam format Sa (Spectral acceleration) versus Sd (Spectral displacement) untuk dapat diplot bersama kurva respon spektrum memperhitungkan nilai redaman viskos seperti pada Gambar 11. Besaran nilai Sa dikali 1,5 untuk memperoleh MCE. Nilai Vp dan p diperoleh dari dua level gempa (DBE dan MCE) untuk diketahui seberapa besar Vp dari gempa yang berbeda.

Tabel 6. Kinerja struktur pada Model 1

Metode &
Arah
Rangka		Level
Gempa		Vp (kN)dp (m)Level
CSM
(Arah X)		DBE118840,356IO-LS
MCE120870,430IO-LS
DCMDBE119950,389IO-LS
(Arah X)MCE122030,482IO-LS
CSMDBE121350,363IO-LS
(Arah Y)MCE123150,446IO-LS
DCMDBE122420,399IO-LS
(Arah Y)MCE123920,495IO-LS
Tabel 7. Kinerja struktur pada Model 2
Metode
& Arah
Rangka		Level
Gempa		Vp (kN)dp (m)Level
CSMDBE124080,378>CP
(Arah X)MCE129860,460>CP
DCMDBE124990,391>CP
(Arah X)MCE131600,485>CP
CSMDBE122710,389>CP
(Arah Y)MCE127850,484>CP
DCMDBE123420,402>CP

MCE 12867 0,499 >CP

(Arah Y)

Berdasarkan hasil evaluasi kinerja menggunakan dua level gempa dengan periode ulang berbeda, M1 mencapai level kinerja Life Safety (LS) untuk struktur rangka pada arah X dan Y. Perolehan nilai Vp dan p dari CSM tidak berbeda signifikan dengan DCM, menunjukkan pendekatan kedua metode tidak secara substansial memberikan perbedaan hasil sehingga dapat saling mengontrol. Evaluasi kinerja juga menunjukkan apabila hasil desain struktur M1 mencapai ketentuan level kinerja struktur pada tingkatan DBE yaitu tidak melewati LS. Sementara, kinerja struktur terhadap level gempa MCE masih belum mencapai level kinerja maksimal, yaitu CP (Collapse Prevention). Evaluasi terhadap level DBE menunjukkan apabila struktur M1 memiliki kuat lebih dan daktilitas yang memadai. Meskipun demikian, kemungkinan untuk optimalisasi hasil desain, seperti memperkecil ukuran balok/kolom, masih dimungkinkan agar struktur dapat mencapai level kinerja antara LS dan CP untuk evaluasi terhadap tingkatan MCE.

Adanya perbedaan terhadap tipe perilaku sendi plastis kolom memiliki konsekuensi terhadap pengukuran kinerja yang dicapai. Hal ini ditunjukkan oleh hasil evaluasi kinerja M2 terhadap level gempa DBE dan MCE seperti ditampilkan pada Tabel 7. Level kinerja struktur pada M2 di kedua arahnya melewai batas kinerja maksimal yang diijinkan oleh DBE dan MCE baik dari metode CSM

maupun DCM. Adanya perlakuan yang berbeda pada kolom di M2 menjadikan kegagalan struktur dikontrol oleh kekuatan pada kolom.

2

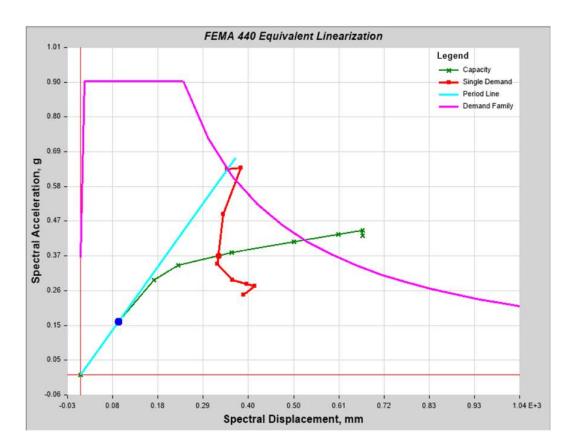

Gambar 11. Kurva kapasitas dalam format ADRS diplot bersama respon spektrum

4

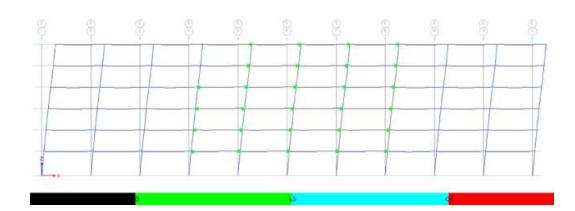

Gambar 12. Sendi plastis pada rangka arah X (atas) dan Y (bawah) pada M1 di performance point MCE

7

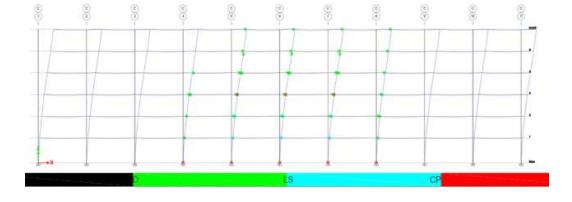

Gambar 13. Sendi plastis pada rangka arah X (atas) dan Y (bawah) pada M2 di performance point MCE

Pada M1, sendi plastis yang muncul pada balok dan kolom belum melewati LS saat mencapai titik kinerja MCE, seperti ditunjukkan oleh pada Gambar 12. Sementara pada titik kinerja yang sama, sendi plastis >CP sudah muncul pada M2 seperti ditunjukkan oleh Gambar 13. Sayangnya sendi plastis >CP juga jatuh pada kolom dan di lantai dasar. Meskipun level sendi plastis pada elemen balok dan kolom memiliki perbedaan antara M1 dan M2, besarnya nilai \(V_p\) dan \(\delta_p\) dari kedua model pada setiap arahnya berkisar antara 1%-7%. Hasil ini menunjukkan perbedaan pendekatan pemodelan sendi plastis membawa konsekuensi yang minimal terhadap nilai titik kinerja.

4.3. Faktor kuat lebih dan daktilitas perpindahan struktur

Hasil analisis pushover dari M1 dan M2 juga dipakai untuk memeriksa nilai faktor kuat lebih (overstrength) struktur, yang disimbolkan \(\Omega_0\). Selain itu, ingin diketahui juga besarnya daktilitas perpindahan struktur (\(\mu\)). Kedua parameter dihitung terhadap nilai V dan \(\delta\) saat struktur mencapai level kinerja maksimal LS-CP terhadap nilai desain. Perbandingan nilai \(\Omega_0\) dan \(\mu\) untuk M1 dan M2 pada arah X dan Y ditunjukkan oleh Gambar 14. Nilai V desain, yaitu 3552 kN dan 3536 kN berturut-turut untuk arah X dan Y.

Perbedaan penerapan sendi plastis pada M1 dan M2 berpengaruh pada perolehan nilai \(\Omega_0\). Untuk arah X, nilai \(\Omega_0\) M1 215% lebih besar dari M2. Untuk arah Y, nilai \(\Omega_0\) M1 151% lebih besar dari M2. Dari keempat nilai \(\Omega_0\), M1 memiliki nilai \(\Omega_0\) lebih besar dari nilai yang terdapat di SNI 1726:2019. Hal ini perlu menjadi kewaspadaan bagi perencana struktur dikarenakan nilai \(\Omega_0\) berpengaruh pada perencanan struktur bawah (pondasi dan basemen). Apabila nilai \(\Omega_0\) aktual lebih besar dari yang diasumsikan di awal, maka desain struktur bawah menjadi kurang konservatif.

1

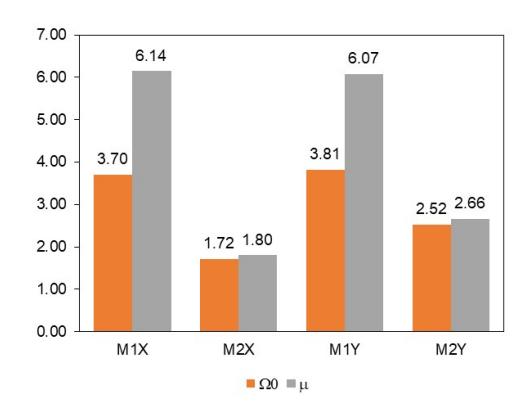

Gambar 14. Perbandingan nilai Ω0 dan

Gambar 14 juga menunjukkan apabila perbedaan antara M1 dan M2 berpengaruh pada besarnya . Nilai untuk M1 arah X 327% lebih besar dari pada M2. Nilai untuk M1 arah Y 228% lebih besar dari pada M2. Perbedaan nilai yang sangat mencolok dari M1 dan M2 dikarenakan dari sumbangan daktilitas kolom. Daktilitas kolom yang diaktifkan pada pemodelan sendi plastis M1 menyebabkan kemampuan struktur berdeformasi secara signifikan.

5. Kesimpulan

Penelitian ini menyajikan hasil analisis pushover dari struktur gedung yang menggunakan dua variasi pemodelan sendi plastis pada kolom. Seluruh kolom SRPMK pada Model 1 (M1) diberikan sendi plastis dengan tipe deformation-controlled, yang artinya perilaku kegagalan kolom ditentukan dari batas deformasi dari komponen kolom. Sementara itu, seluruh sendi plastis pada kolom SRPMK pada Model 2 (M2) dimodelkan dengan tipe forcecontrolled, yang artinya perilaku kegagalan kolom ditentukan dari batas kekuatan dari komponen kolom. Sendi plastis balok SRPMK menggunakan tipe deformation-controlled pada kedua model. Pemilihan tipe force-controlled sejalan dengan rekomendasi ASCE 41-17 Tabel C7-1 dan konsisten dengan pemeriksaan strong column-weak beam yang memastikan agar kegagalan kolom tidak boleh terjadi lebih awal dari pada balok.

Dari hasil analisis pushover dari kedua model, dapat disimpulkan beberapa hal sebagai berikut:

1. Kinerja struktur Model 1 berada pada kategori IO-LS pada level gempa DBE, memenuhi kriteria BSE-1N pada ASCE 41-17. Kinerja struktur dievaluasi menggunakan level gempa MCE berada pada kategori IO-LS. Level kinerja ini belum mencapai level maksimal untuk BSE-2N, yaitu CP. Meskipun demikian, pendekatan pemodelan sendi plastis pada

  • Model 1 belum melewati level kinerja maksimal yang disyaratkan.
  • 2. Kinerja struktur Model 2 berada pada kategori >CP pada kedua level gempa. Level kinerja ini lebih tinggi dari pada level kinerja maksimal dari DBE dan MCE, yaitu maksimal LS dan CP. Hal ini menunjukkan apabila pendekatan pemodelan sendi plastis pada Model 2 memberikan efek negatif pada pemeriksaan kinerja struktur.
  • 3. Pada saat struktur pada kondisi elastik, kurva kapasitas Model 1 dan 2 pada kedua arahnya saling berhimpit. Namun, besarnya nilai gaya geser dasar pada bagian pasca leleh Model 1 lebih kecil dari pada Model 2.
  • 4. Perolehan titik kinerja menggunakan metode CSM dan DCM menghasilkan level kinerja yang sama pada kedua arahnya. Secara keseluruhan, nilai gaya geser dasar dan perpindahan di atap hasil DCM sedikit lebih besar dari CSM.
  • 5. Meskipun kurva kapasitas Model 2 lebih tinggi dari pada Model 1 di kondisi pasca leleh, muncul perilaku sendi plastis >CP pada Model 2 saat step ke-3 hingga saat mencapai titik kinerja. Pada Model 1, tidak ditemukan sendi plastis >CP saat mencapai titik kinerja.
  • 6. Nilai Ω0 dari hasil pushover M1 lebih besar dari pada yang tercantum pada SNI 1726:2019. Namun demikian, M2 memiliki nilai Ω0 lebih kecil dari yang tercantum di SNI 1726:2019. Perbedaan pemodelan sendi plastis berpengaruh signifikan terhadap perolehan nilai Ω0 hasil pushover.
  • 7. Seperti nilai Ω0, pebedaan pemodelan sendi plastis juga memberikan pengaruh signifikan pada hasil perhitungan nilai . Nilai pada M1 2 sampai 3,5 kali lebih tinggi dari M2.
